Кондиционеры сплит-системы серия U-match с универсальными наружными блоками
10 Подключение к электросети

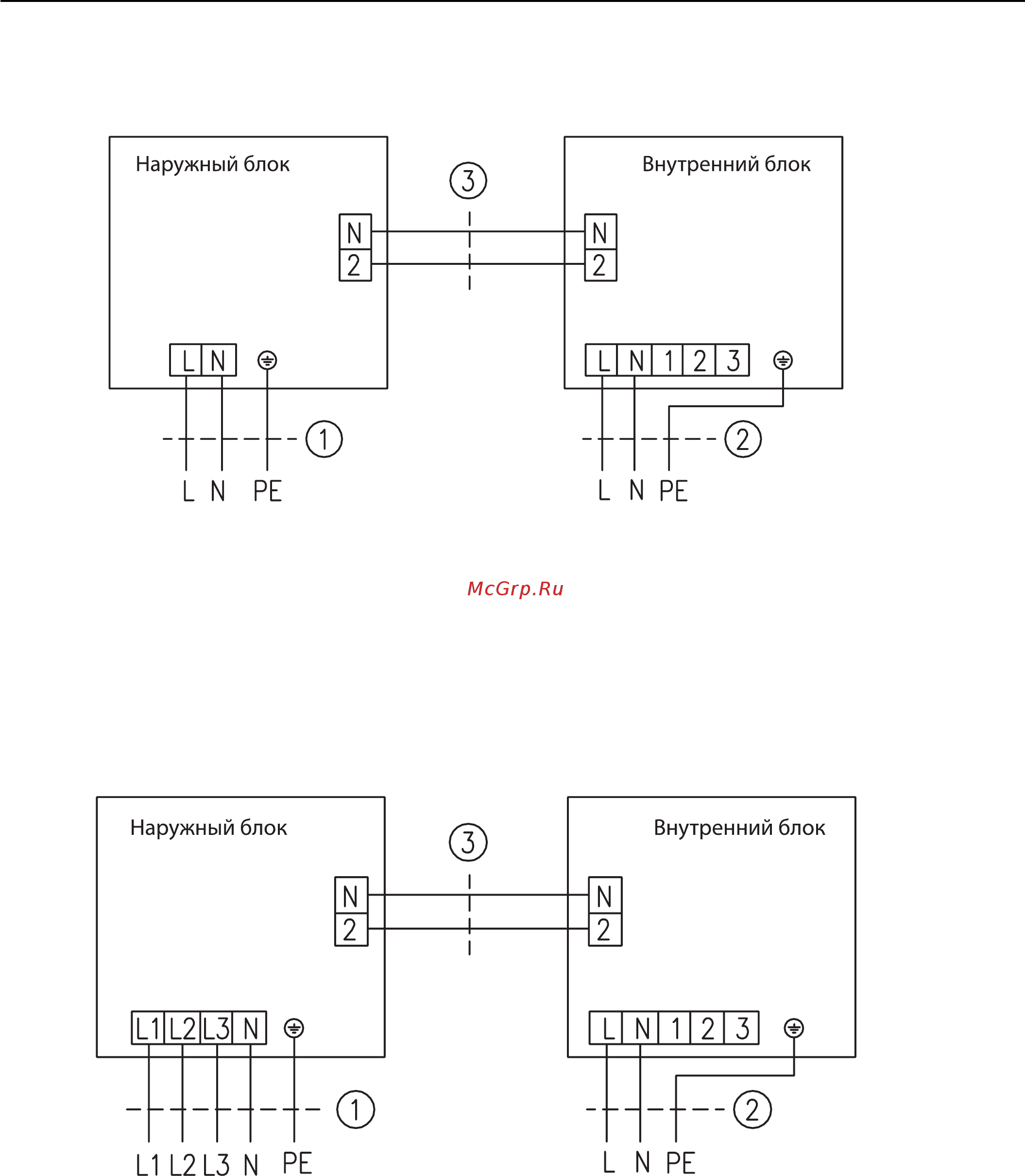

10.1 Схемы подключения к сети и межблочного подключения блоков
10.1.1 Блоки канального типа производительностью от 14000 до 31000 БТЕ/ч.
10.1.2 Блоки канального типа производительностью от 38000 до 62000 БТЕ/ч.
Электропитание: ~220-240 В / 50 Гц Электропитание: ~220-240 В / 50 Гц
Электропитание: ~3ф / 380-415 В / 50 Гц Электропитание: ~220-240 В / 50 Гц
