Инструкция по эксплуатации

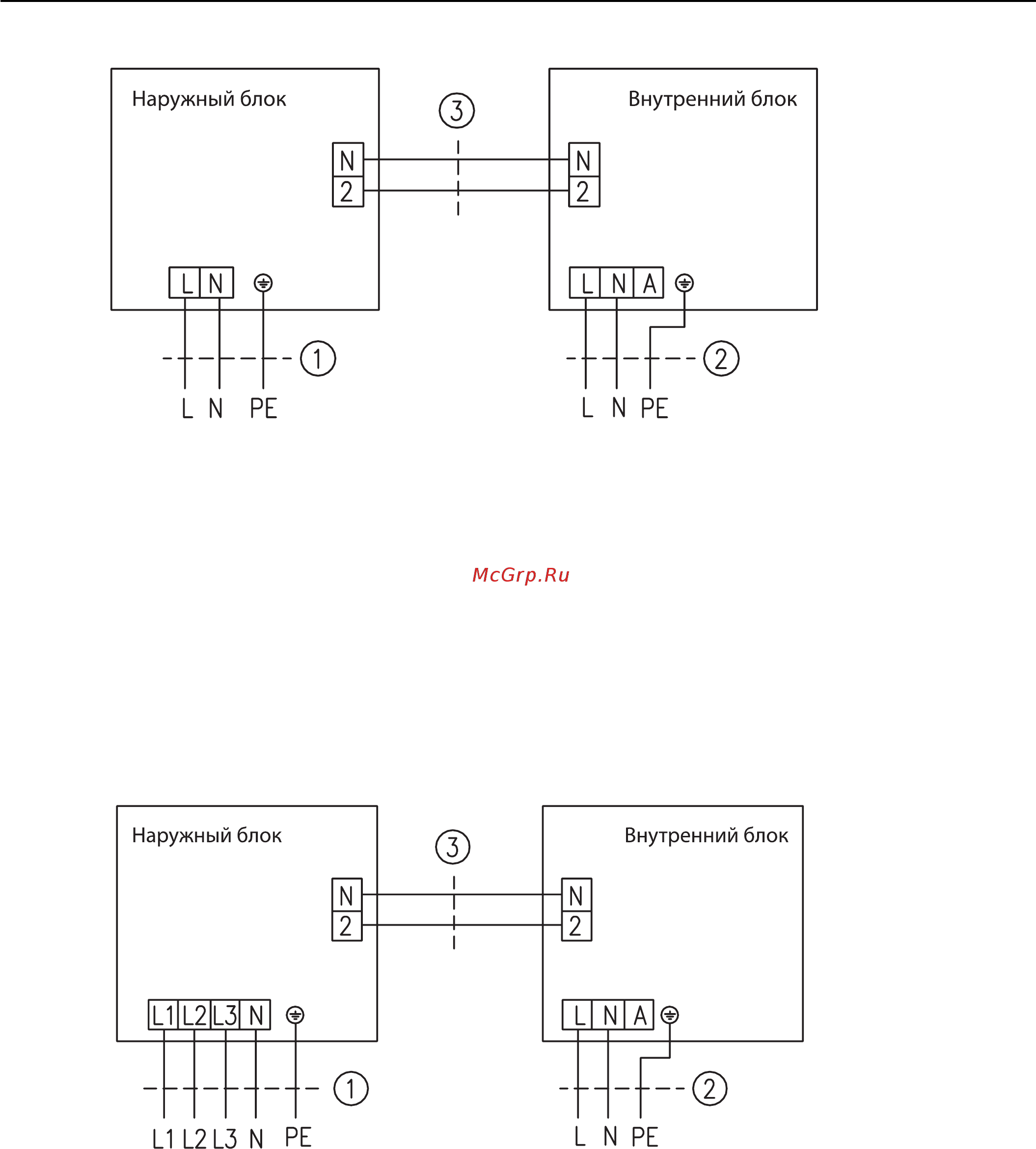

10.1.3 Блоки напольно-потолочного типа производительностью от 14000 до 31000 БТЕ/ч.

10.1.4 Блоки напольно-потолочного типа производительностью от 38000 до 62000 БТЕ/ч.

Электропитание: ~220-240 В / 50 Гц Электропитание: ~220-240 В / 50 Гц

Электропитание: ~3ф / 380-415 В / 50 Гц Электропитание: ~220-240 В / 50 Гц

Содержание

Инструкция по эксплуатации 1
Кондиционеры сплит системы серия u match с универсальными наружными блоками r410a 1
Назначение кондиционера 3
Требования безопасности 3
Инструкция по эксплуатации 5
Технические параметры наружных блоков таблица 4 5
Технические характеристики 5
Кондиционеры сплит системы серия u match с универсальными наружными блоками 6
Технические параметры внутренних блоков канального типа таблица 4 6
Технические параметры внутренних блоков кассетного типа таблица 4 6
Инструкция по эксплуатации 7
Режим охлаждения внутри помещения 27 с db 19 с wb снаружи помещения 35 с db 24 с wb режим нагрева внутри помещения 20 с db 15 с wb снаружи помещения 7 с db 6 с wb 2 длина межблочных фреоновых трубок 5 м 3 расход воздуха при нормальном атмосферном давлении воздуха 7
Технические параметры внутренних блоков напольно потолочного типа таблица 4 7
Технические параметры получены в соответствии с iso5151 94 при следующих параметрах температуры воздуха 7
Режимы работы функции и управление 8
Условия эксплуатации 8
Кондиционеры сплит системы серия u match с универсальными наружными блоками 12
Инструкция по эксплуатации 13
Кондиционеры сплит системы серия u match с универсальными наружными блоками 14
Инструкция по эксплуатации 15
Кондиционеры сплит системы серия u match с универсальными наружными блоками 16
Кондиционеры сплит системы серия u match с универсальными наружными блоками 18
11 12 13 14 15 16 19
Монтаж и установка кондиционера 21
Техническое обслуживание 21
Габаритные и установочные размеры блоков и требования при размещении 22
Габаритные и установочные размеры наружных блоков 22
Кондиционеры сплит системы серия u match с универсальными наружными блоками 22
Рис 9 22
Требование при размещении наружных блоков 22
Габаритные и установочные размеры блоков канального типа 23
Инструкция по эксплуатации 23
Рис 9 23
Только для блоков gfh24 и более 23
Требование при размещении блоков канального типа 23
Ac q 14 h e 24
Ac q 21 h e 24
Ac q 31 h e 24
Ac q 38 h e 24
Ac q 43 h e 24
Ac q 50 h e 24
Ac q 62 h e 24
Габаритные и установочные размеры блоков кассетного типа 24
Модель h мм 24
Рис 9 24
Требование при размещении блоков кассетного типа 24
Габаритные и установочные размеры блоков напольно потолочного типа 25
Инструкция по эксплуатации 25
Рис 9 25
Требование при размещении блоков напольно потолочного типа 25
Подключение к электросети 26
Внутренние блоки канального типа 29
Инструкция по эксплуатации 29
Наружные блоки 29
Примечание см поз 1 схемы п 10 10 29
Примечание см поз 2 схемы п 10 10 29
Примечание см поз 2 схемы п 10 10 10 внутренние блоки кассетного типа 29
Характеристики автоматических выключателей межблочного кабеля и кабелей питания для блоков 29
Более 30 ма 10 допускается последовательная установка автоматического выключателя и узо со ответствующих номиналов 10 межблочный кабель 2x0 5 м 30
Внутренние блоки напольно потолочного типа 30
Кондиционеры сплит системы серия u match с универсальными наружными блоками 30
Поз 3 схемы п 10 10 с установленными разъемами входит в комплект поставки 30
При установке дифференциального автоматического выключателя ток утечки не 30
Примечание см поз 2 схемы п 10 10 30
Ток отсечки автоматического выключателя не менее 7 iн где iн номинальный по требляемый ток характеристика отключения с 30
Схемы электрические 31
Схема электрическая общая внутренних блоков кассетного типа 38
Коды неисправностей 39
