Jax ACX-43H(E) Инструкция по эксплуатации онлайн [28/44] 209091

Кондиционеры сплит-системы серия U-match с универсальными наружными блоками

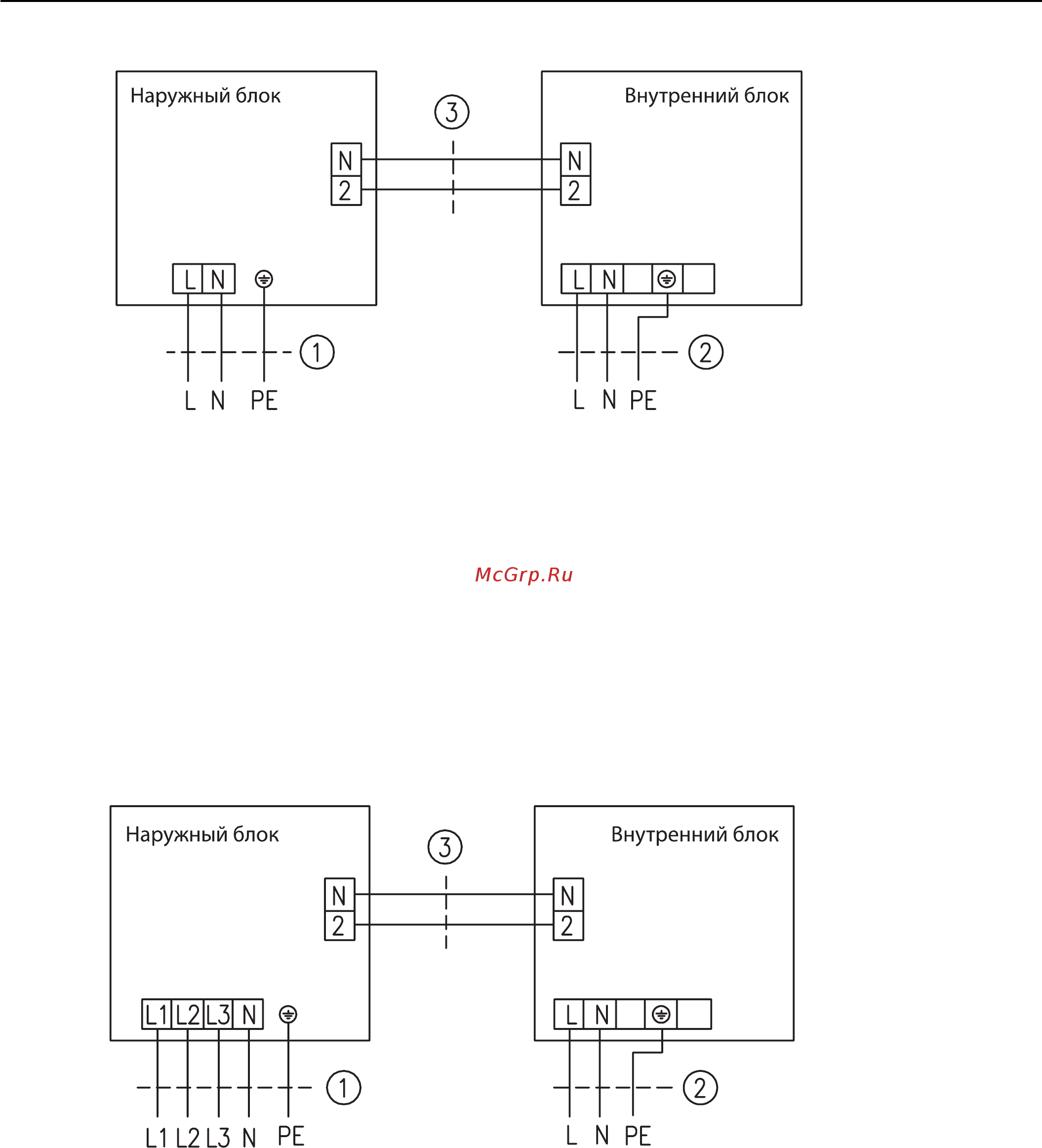

10.1.5 Блоки кассетного типа производительностью от 14000 до 31000 БТЕ/ч.

10.1.6 Блоки кассетного типа производительностью от 38000 до 62000 БТЕ/ч.

Электропитание: ~220-240 В / 50 Гц Электропитание: ~220-240 В / 50 Гц

Электропитание: ~3ф / 380-415 В / 50 Гц Электропитание: ~220-240 В / 50 Гц
