24
Кондиционеры сплит-системы серия U-match с универсальными наружными блоками

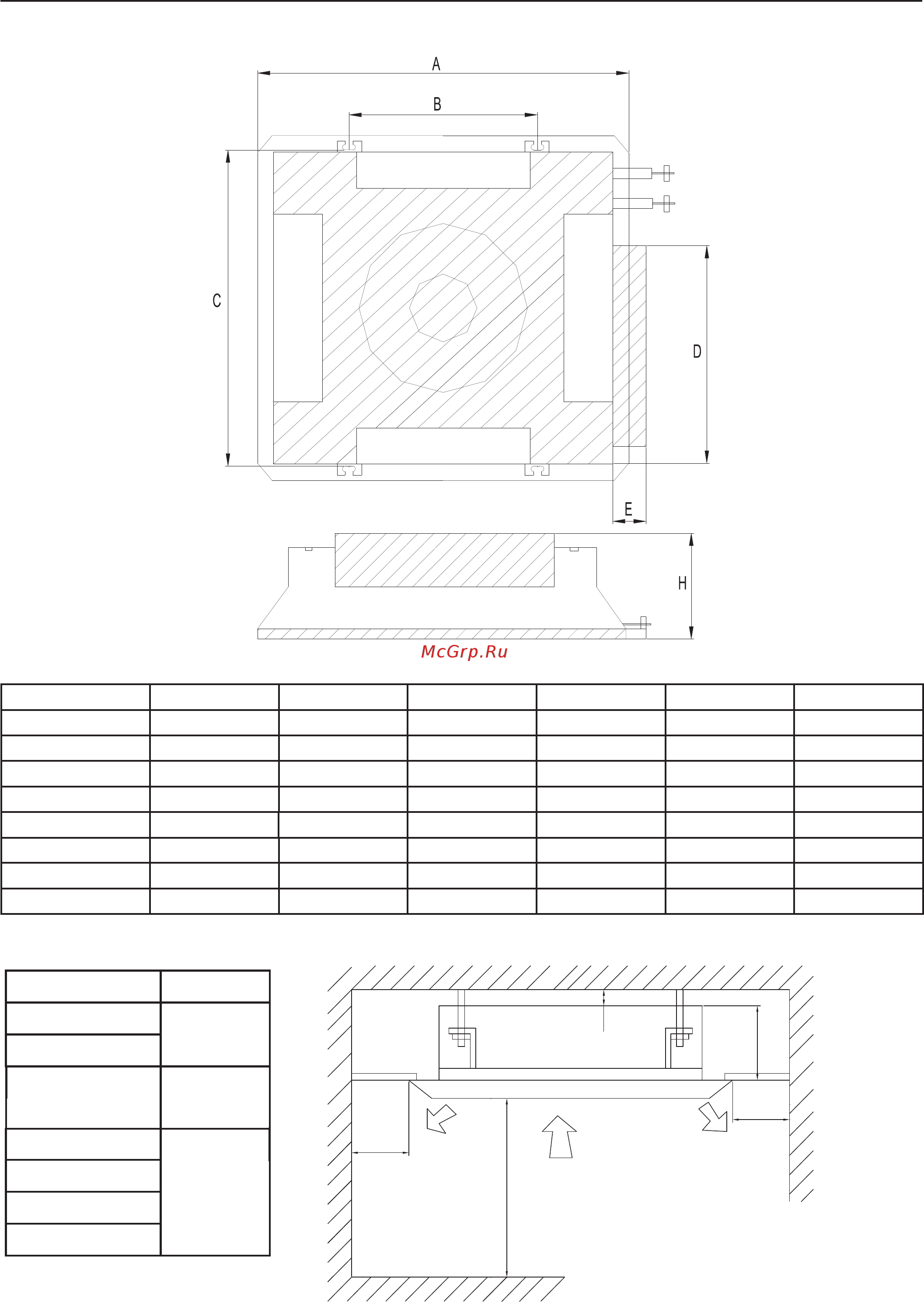

9.3 Габаритные и установочные размеры блоков кассетного типа
Рис. 9.3
Модель H A B C D E
ACQ-14(H)E 245 650 400 606 440 66
ACQ-21(H)E 245 650 400 606 440 66
ACQ-31(H)E 275 950 680 840 720 76
ACQ-43(H)E 345 950 680 840 720 76
ACQ-50(H)E 345 950 680 840 720 76
345 950 680 840 720 76
9.3.1 Требование при размещении блоков кассетного типа
≥1500
≥1500
≥1800
H
>20
Размерность: мм
ACQ-62(H)E
ACQ-38(H)E 345 950 680 840 720 76
Модель H, мм
ACQ-14(H)E
230
ACQ-21(H)E
ACQ-31(H)E
260
ACQ-43(H)E
320
ACQ-50(H)E
ACQ-62(H)E
ACQ-38(H)E
