Jax ACX-43H(E) [38/44] Схема электрическая общая внутренних блоков кассетного типа

Кондиционеры сплит-системы серия U-match с универсальными наружными блоками

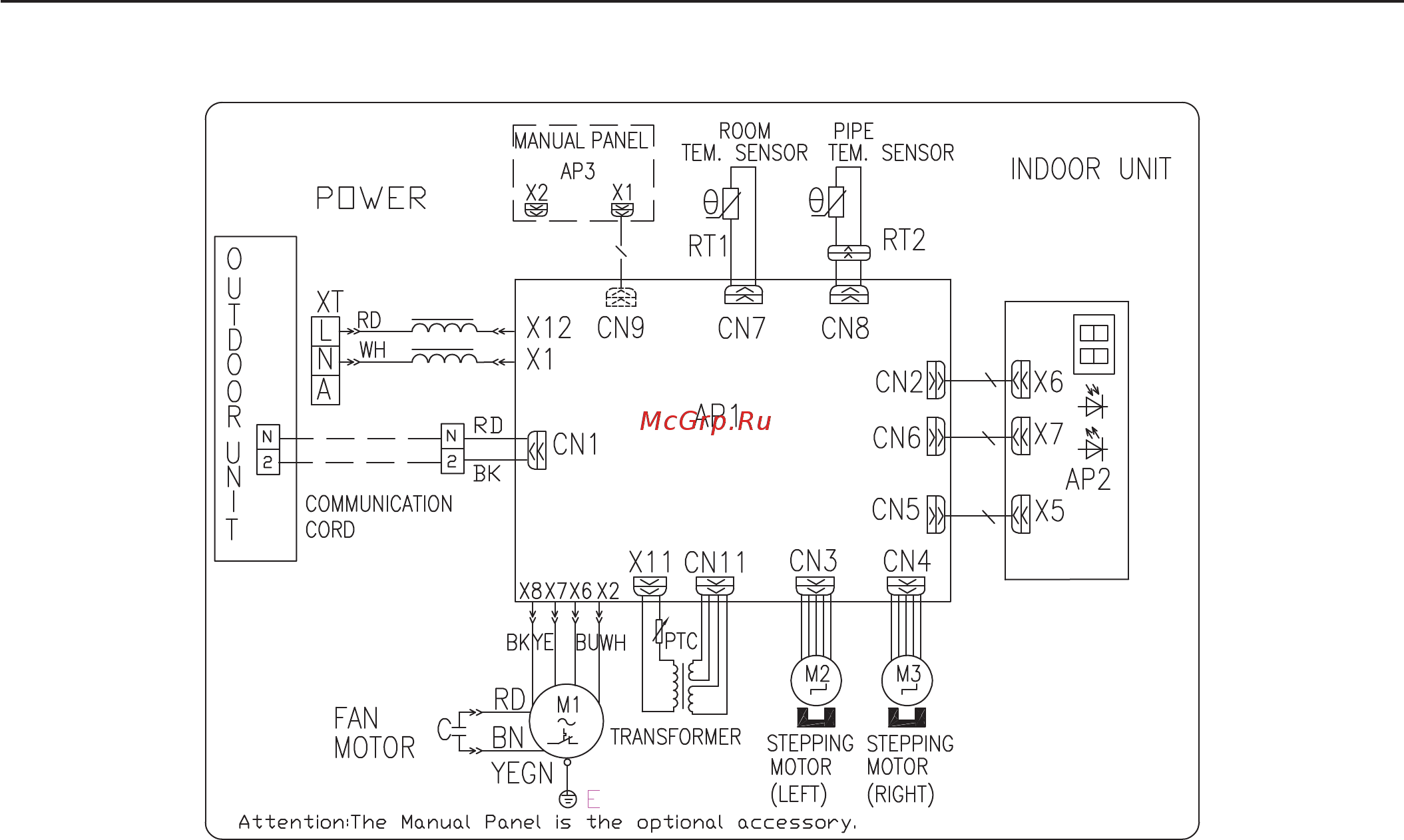

11.9 Схема электрическая общая внутренних блоков кассетного типа


