![Jax ACD-14H(E) Инструкция по эксплуатации онлайн [37/44] 209101](/views2/1248324/page37/bg25.png)
37
Инструкция по эксплуатации

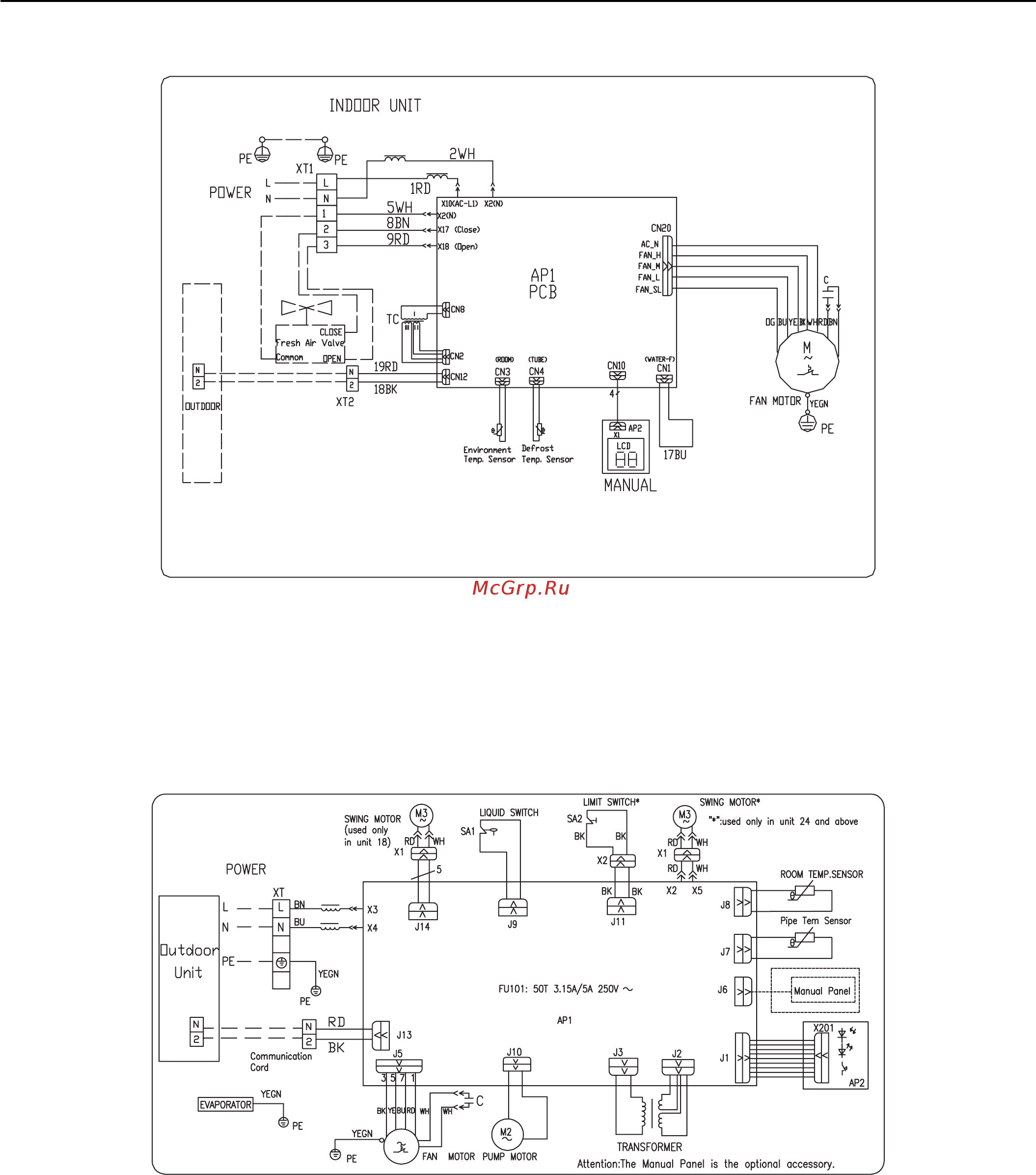

11.7 Схема электрическая общая внутренних блоков канального типа
11.8 Схема электрическая общая внутренних блоков напольно-потолочного типа
