Кондиционеры сплит-системы серия U-match с универсальными наружными блоками

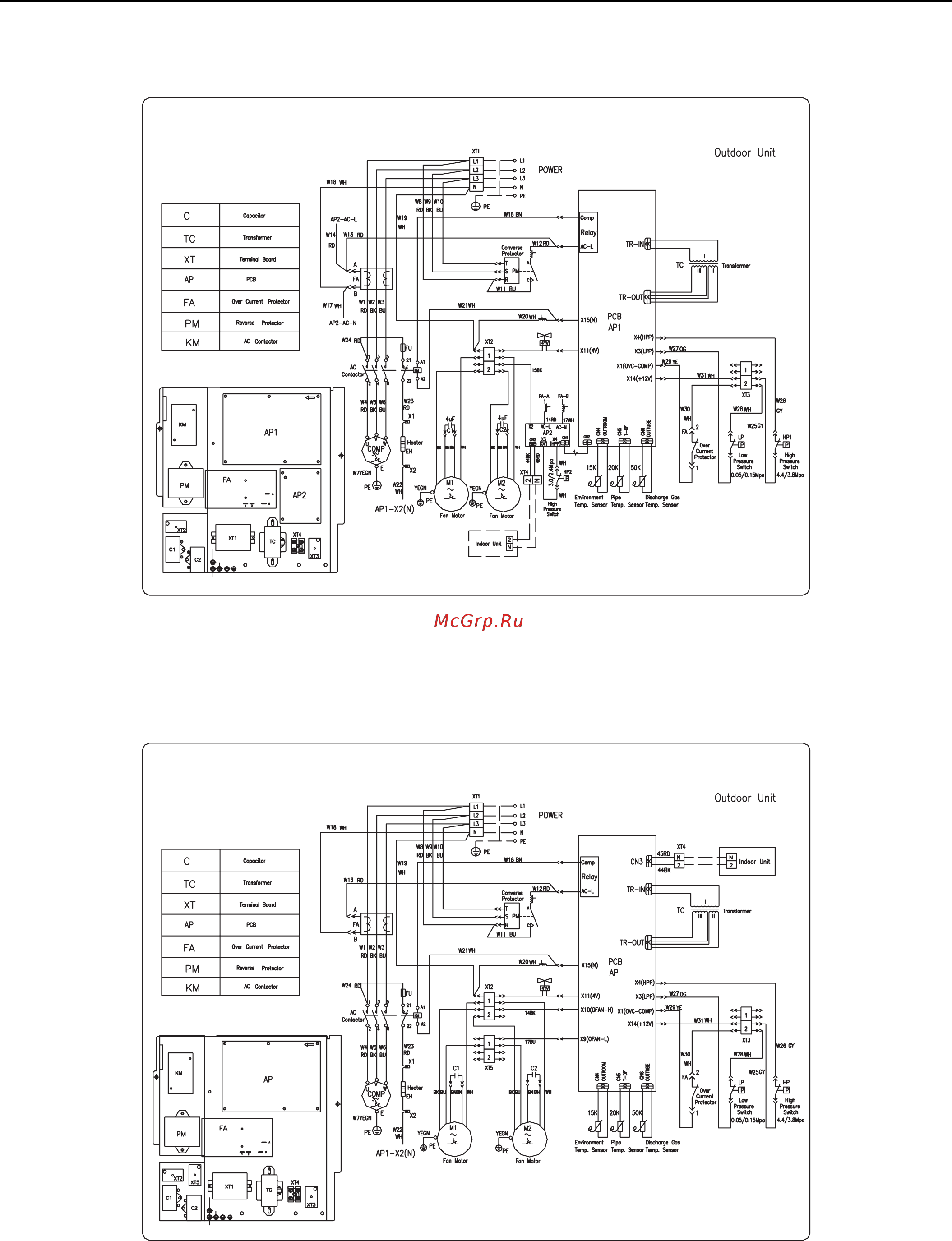

11.6 Схема электрическая общая наружного блока ACX-62(H)E с установленным

низкотемпературным комплектом

11.6.1 Схема электрическая общая наружного блока ACX-62(H)E без низкотемпе-

ратурного комплекта
