35
Инструкция по эксплуатации

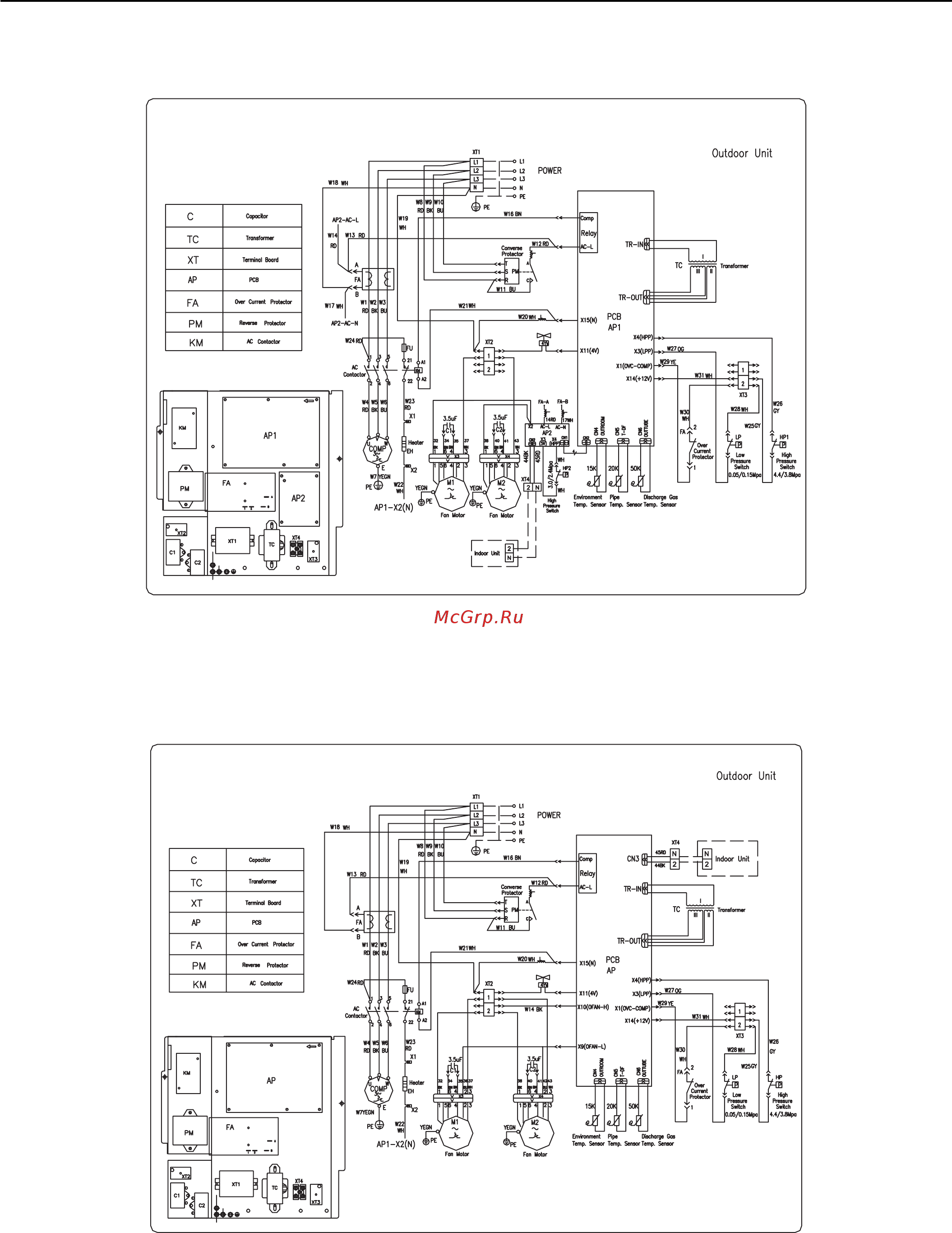

11.5 Схема электрическая общая наружного блока ACX-43(H)E,ACX-48(H)E с
установленным низкотемпературным комплектом
11.5.1 Схема электрическая общая наружного блока ACX-43(H)E,ACX-48(H)E без
низкотемпе-ратурного комплекта
