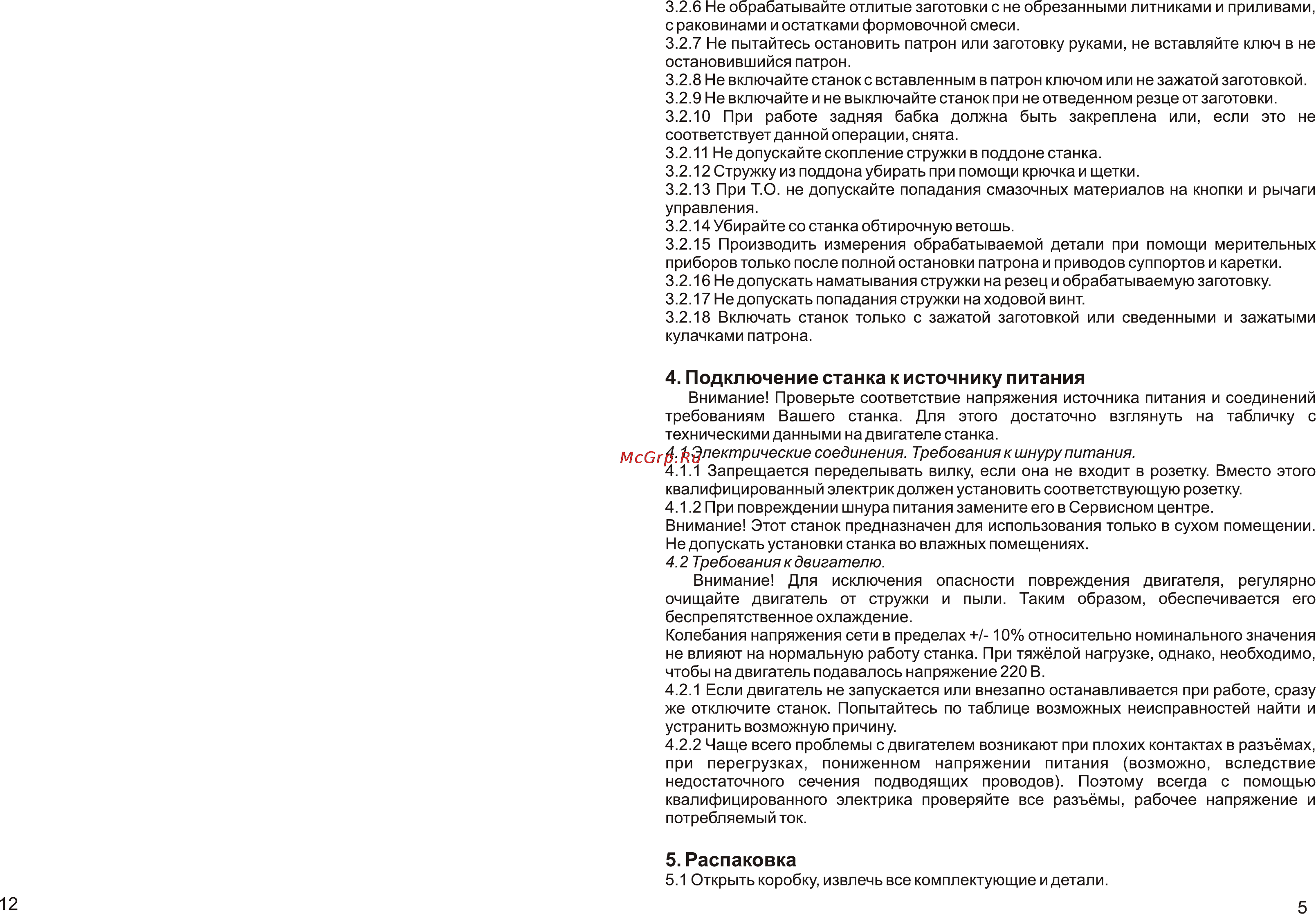

3 2 6 Не обрабатывайте отлитые заготовки с не обрезанными литниками и приливами с раковинами и остатками формовочной смеси 3 2 7 Не пытайтесь остановить патрон или заготовку руками не вставляйте ключ в не остановившийся патрон 3 2 8 Не включайте станок с вставленным в патрон ключом или не зажатой заготовкой 3 2 9 Не включайте и не выключайте станок при не отведенном резце от заготовки 3 2 10 При работе задняя бабка должна быть закреплена или если это не соответствует данной операции снята 3 2 11 Не допускайте скопление стружки в поддоне станка 3 2 12 Стружку из поддона убирать при помощи крючка и щетки 3 2 13 При Т О не допускайте попадания смазочных материалов на кнопки и рычаги управления 3 2 14 Убирайте со станка обтирочную ветошь 3 2 15 Производить измерения обрабатываемой детали при помощи мерительных приборов только после полной остановки патрона и приводов суппортов и каретки 3 2 16 Не допускать наматывания стружки на резец и обрабатываемую заготовку 3 2 17 Не допускать попадания стружки на ходовой винт 3 2 18 Включать станок только с зажатой заготовкой или сведенными и зажатыми кулачками патрона 4 Подключение станка к источнику питания Внимание Проверьте соответствие напряжения источника питания и соединений требованиям Вашего станка Для этого достаточно взглянуть на табличку с техническими данными на двигателе станка 4 1 Электрические соединения Требования к шнуру питания 4 1 1 Запрещается переделывать вилку если она не входит в розетку Вместо этого квалифицированный электрик должен установить соответствующую розетку 4 1 2 При повреждении шнура питания замените его в Сервисном центре Внимание Этот станок предназначен для использования только в сухом помещении Не допускать установки станка во влажных помещениях 4 2 Требования к двигателю Внимание Для исключения опасности повреждения двигателя регулярно очищайте двигатель от стружки и пыли Таким образом обеспечивается его беспрепятственное охлаждение Колебания напряжения сети в пределах 10 относительно номинального значения не влияют на нормальную работу станка При тяжёлой нагрузке однако необходимо чтобы на двигатель подавалось напряжение 220 В 4 2 1 Если двигатель не запускается или внезапно останавливается при работе сразу же отключите станок Попытайтесь по таблице возможных неисправностей найти и устранить возможную причину 4 2 2 Чаще всего проблемы с двигателем возникают при плохих контактах в разъёмах при перегрузках пониженном напряжении питания возможно вследствие недостаточного сечения подводящих проводов Поэтому всегда с помощью квалифицированного электрика проверяйте все разъёмы рабочее напряжение и потребляемый ток 5 Распаковка 5 1 Открыть коробку извлечь все комплектующие и детали 12 5
