Калибр СТМ-150 [6/8] Устройство станка
Содержание
- Page 16 page 1 1
- Стм 150 1
- Page 2 page 15 2
- Внимание 2
- Уважаемый покупатель 2
- Page 14 page 3 3
- Основные сведения об изделии 3
- Технические данные 3
- Page 4 page 13 4
- _________________________________ 4
- Внимание не подключайте станок к сети питания до тех пор пока 4
- Внимательно не ознакомитесь с нижеизложенными рекомендациями пока поэтапно не пройдете все пункты настройки и регулировки станка 4
- Действителен при заполнении 4
- Указания по технике безопасности 4
- Page 12 page 5 5
- Подключение станка к источнику питания 5
- Распаковка 5
- Page 6 page 11 6
- Внимание на некоторые детали нанесено защитное покрытие для обеспечения 6
- Возможные неисправности и методы их устранения 6
- Неисправность возможная причина действия по устранению 6
- Окрашенных пластмассовых и резиновых деталей используйте мыло и воду тщательно протрите все детали чистой сухой салфеткой и слегка смажьте машинным маслом все обработанные поверхности 6
- Переключатель ручная автоматическая подача 2 переключатель направления вращения шпинделя вперед выключить назад 3 аварийный выключатель 4 защитный кожух 5 ручка регулировки скорости 6 защитный щиток 7 двигатель 8 задняя стенка 9 резцедержатель 6
- Правильной сборки и работы необходимо снять защитное покрытие защитное покрытие легко удаляется растворителем например white spirite с помощью мягкой салфетки растворители могут повредить поверхность для очистки 6
- При условии правильного монтажа и обслуживания его в соответствии с требованиями по эксплуатации и хранению изложенными в настоящем руководстве по эксплуатации срок эксплуатации станка 5 лет 6
- Проверить комплектность станка 6
- Производитель гарантирует надежную и безаварийную работу станка 6
- Салазки и поперечный суппорт 11 ручка фиксации задней бабки 12 задняя бабка 13 маховик ручной подачи каретки 14 основание 15 каретка 16 предохранитель 17 лампочка включения зеленая 18 лампочка перегрузки желтая 6
- Станок состоит из следующих сборочных единиц и деталей рис 6
- Стм 150 6
- Устройство станка 6
- Page 10 page 7 7
- Внимание очень важно правильно произвести регулировку поперечного 7
- Гарантии изготовителя поставщика 7
- Гарантия не распространяется 7
- Регулировка 7
- Регулировка перемещения поперечного суппорта 7
- Сборка 7
- Суппорта чтобы его движение было плавным неправильная регулировка окажет серьезное влияние на качество работы так как это скажется на режущем инструменте 8 регулировка ручки подачи поперечного суппорта 7
- Page 8 page 9 8
- Включение станка 8
- Внимание для вашей собственной безопасности необходимо выключить станок и отключить станок от электрической сети перед выполнением 8
- Обслуживания станка 8
- Операция точение 8
- Операция точение с автоматической подачей 8
- Подготовка к работе 8
- Техническое обслуживание 8
- Эксплуатация станка 8
Похожие устройства
- LG GS107 Red Инструкция по эксплуатации
- Bosch WFXI 2840EU Инструкция по эксплуатации
- Explay PR-801 Инструкция по эксплуатации
- Samsung UE55ES8007U Инструкция по эксплуатации
- Crunch 2170 Инструкция по эксплуатации
- Тропик K-5 Инструкция по эксплуатации
- LG GX200 DUOS Black Инструкция по эксплуатации
- Bosch WVD 24520 EU Инструкция по эксплуатации
- Explay PR-701 Инструкция по эксплуатации
- Crunch 217B Инструкция по эксплуатации
- Samsung PS43E497B2K Инструкция по эксплуатации
- Wacker Neuson CT 48-9 9453 Инструкция по эксплуатации
- LG GS290 Black Инструкция по эксплуатации
- Bosch WVTI 2842EU Инструкция по эксплуатации
- Explay PR-700 Инструкция по эксплуатации
- Crunch 2160 Инструкция по эксплуатации
- Samsung PS64E8007GU Инструкция по эксплуатации
- Wacker Neuson CT 36-5A 9438 Инструкция по эксплуатации
- LG Optimus Me P350 Black Инструкция по эксплуатации
- Bosch WIS 24140OE Инструкция по эксплуатации

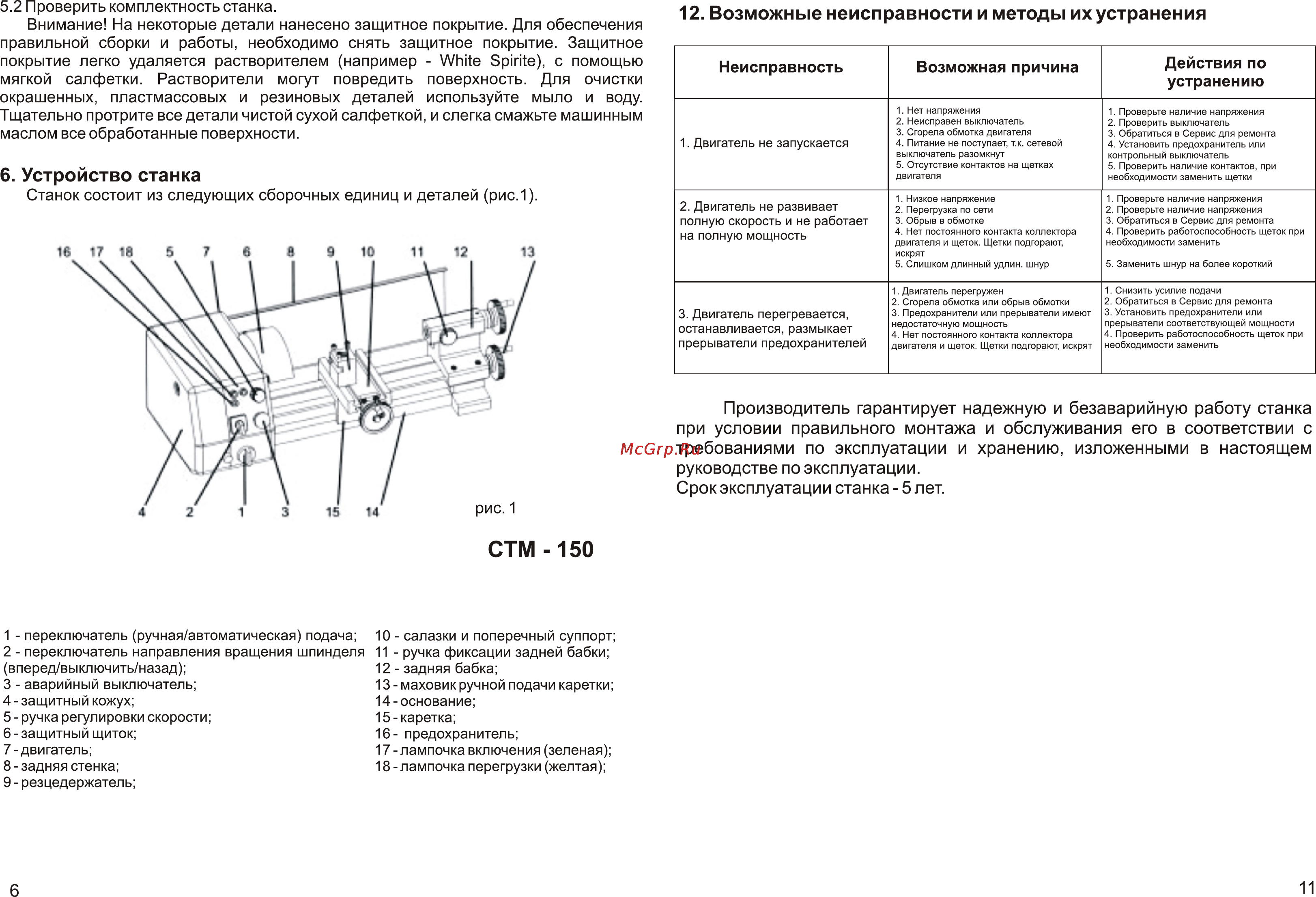

5 2 Проверить комплектность станка Внимание На некоторые детали нанесено защитное покрытие Для обеспечения правильной сборки и работы необходимо снять защитное покрытие Защитное покрытие легко удаляется растворителем например White Spirite с помощью мягкой салфетки Растворители могут повредить поверхность Для очистки окрашенных пластмассовых и резиновых деталей используйте мыло и воду Тщательно протрите все детали чистой сухой салфеткой и слегка смажьте машинным маслом все обработанные поверхности 12 Возможные неисправности и методы их устранения Неисправность 1 Двигатель не запускается 6 Устройство станка Станок состоит из следующих сборочных единиц и деталей рис 1 2 Двигатель не развивает полную скорость и не работает на полную мощность 3 Двигатель перегревается останавливается размыкает прерыватели предохранителей Возможная причина Действия по устранению 1 Нет напряжения 2 Неисправен выключатель 3 Сгорела обмотка двигателя 4 Питание не поступает т к сетевой выключатель разомкнут 5 Отсутствие контактов на щетках двигателя 1 Проверьте наличие напряжения 2 Проверить выключатель 3 Обратиться в Сервис для ремонта 4 Установить предохранитель или контрольный выключатель 5 Проверить наличие контактов при необходимости заменить щетки 1 Низкое напряжение 2 Перегрузка по сети 3 Обрыв в обмотке 4 Нет постоянного контакта коллектора двигателя и щеток Щетки подгорают искрят 5 Слишком длинный удлин шнур 1 Проверьте наличие напряжения 2 Проверьте наличие напряжения 3 Обратиться в Сервис для ремонта 4 Проверить работоспособность щеток при необходимости заменить 1 Двигатель перегружен 2 Сгорела обмотка или обрыв обмотки 3 Предохранители или прерыватели имеют недостаточную мощность 4 Нет постоянного контакта коллектора двигателя и щеток Щетки подгорают искрят 5 Заменить шнур на более короткий 1 Снизить усилие подачи 2 Обратиться в Сервис для ремонта 3 Установить предохранители или прерыватели соответствующей мощности 4 Проверить работоспособность щеток при необходимости заменить Производитель гарантирует надежную и безаварийную работу станка при условии правильного монтажа и обслуживания его в соответствии с требованиями по эксплуатации и хранению изложенными в настоящем руководстве по эксплуатации Срок эксплуатации станка 5 лет СТМ 150 1 переключатель ручная автоматическая подача 2 переключатель направления вращения шпинделя вперед выключить назад 3 аварийный выключатель 4 защитный кожух 5 ручка регулировки скорости 6 защитный щиток 7 двигатель 8 задняя стенка 9 резцедержатель 6 10 салазки и поперечный суппорт 11 ручка фиксации задней бабки 12 задняя бабка 13 маховик ручной подачи каретки 14 основание 15 каретка 16 предохранитель 17 лампочка включения зеленая 18 лампочка перегрузки желтая 11
