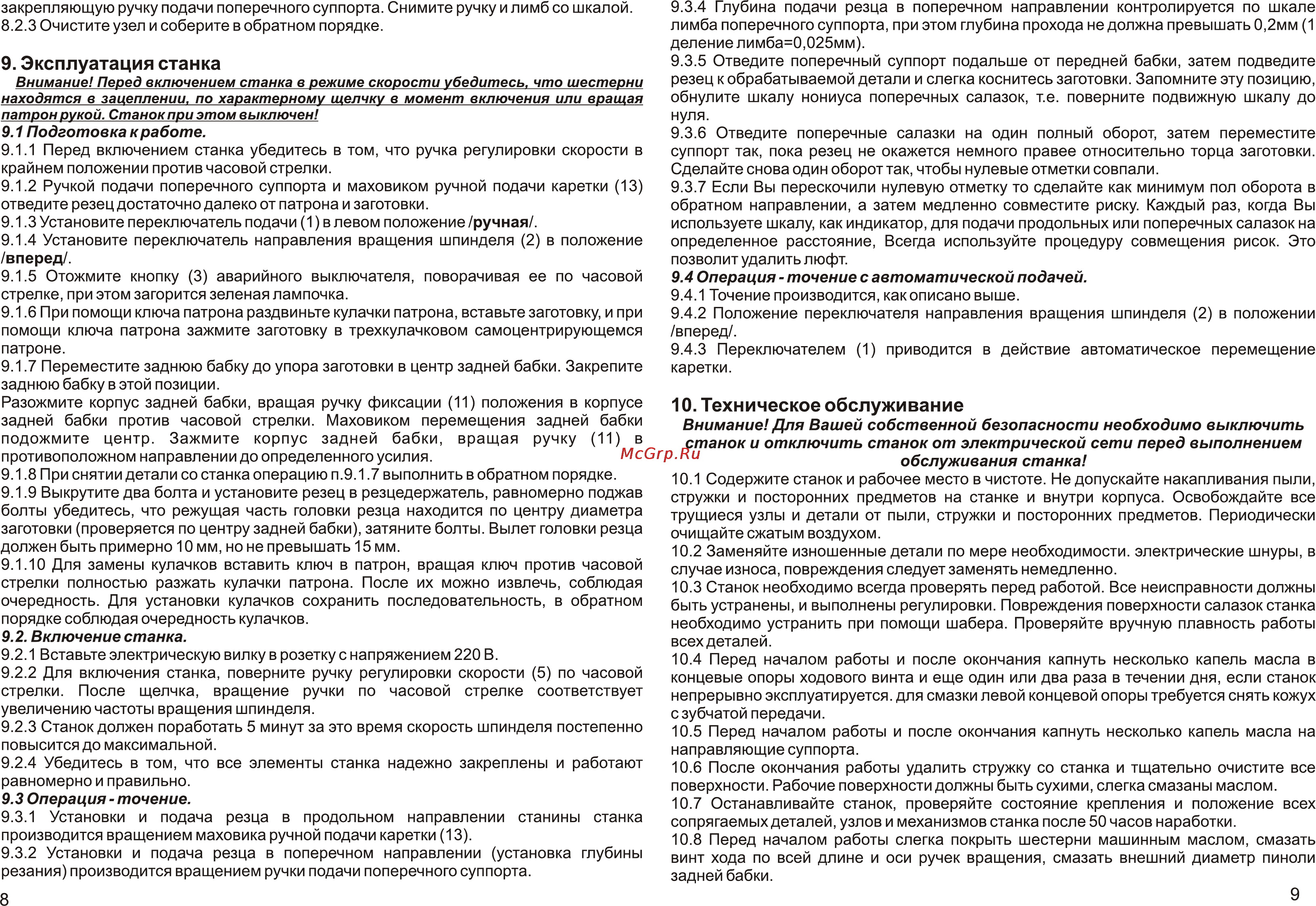

закрепляющую ручку подачи поперечного суппорта Снимите ручку и лимб со шкалой 8 2 3 Очистите узел и соберите в обратном порядке 9 Эксплуатация станка Внимание Перед включением станка в режиме скорости убедитесь что шестерни находятся в зацеплении по характерному щелчку в момент включения или вращая патрон рукой Станок при этом выключен 9 1 Подготовка к работе 9 1 1 Перед включением станка убедитесь в том что ручка регулировки скорости в крайнем положении против часовой стрелки 9 1 2 Ручкой подачи поперечного суппорта и маховиком ручной подачи каретки 13 отведите резец достаточно далеко от патрона и заготовки 9 1 3 Установите переключатель подачи 1 в левом положение ручная 9 1 4 Установите переключатель направления вращения шпинделя 2 в положение вперед 9 1 5 Отожмите кнопку 3 аварийного выключателя поворачивая ее по часовой стрелке при этом загорится зеленая лампочка 9 1 6 При помощи ключа патрона раздвиньте кулачки патрона вставьте заготовку и при помощи ключа патрона зажмите заготовку в трехкулачковом самоцентрирующемся патроне 9 1 7 Переместите заднюю бабку до упора заготовки в центр задней бабки Закрепите заднюю бабку в этой позиции Разожмите корпус задней бабки вращая ручку фиксации 11 положения в корпусе задней бабки против часовой стрелки Маховиком перемещения задней бабки подожмите центр Зажмите корпус задней бабки вращая ручку 11 в противоположном направлении до определенного усилия 9 1 8 При снятии детали со станка операцию п 9 1 7 выполнить в обратном порядке 9 1 9 Выкрутите два болта и установите резец в резцедержатель равномерно поджав болты убедитесь что режущая часть головки резца находится по центру диаметра заготовки проверяется по центру задней бабки затяните болты Вылет головки резца должен быть примерно 10 мм но не превышать 15 мм 9 1 10 Для замены кулачков вставить ключ в патрон вращая ключ против часовой стрелки полностью разжать кулачки патрона После их можно извлечь соблюдая очередность Для установки кулачков сохранить последовательность в обратном порядке соблюдая очередность кулачков 9 2 Включение станка 9 2 1 Вставьте электрическую вилку в розетку с напряжением 220 В 9 2 2 Для включения станка поверните ручку регулировки скорости 5 по часовой стрелки После щелчка вращение ручки по часовой стрелке соответствует увеличению частоты вращения шпинделя 9 2 3 Станок должен поработать 5 минут за это время скорость шпинделя постепенно повысится до максимальной 9 2 4 Убедитесь в том что все элементы станка надежно закреплены и работают равномерно и правильно 9 3 Операция точение 9 3 1 Установки и подача резца в продольном направлении станины станка производится вращением маховика ручной подачи каретки 13 9 3 2 Установки и подача резца в поперечном направлении установка глубины резания производится вращением ручки подачи поперечного суппорта 8 9 3 4 Глубина подачи резца в поперечном направлении контролируется по шкале лимба поперечного суппорта при этом глубина прохода не должна превышать 0 2мм 1 деление лимба 0 025мм 9 3 5 Отведите поперечный суппорт подальше от передней бабки затем подведите резец к обрабатываемой детали и слегка коснитесь заготовки Запомните эту позицию обнулите шкалу нониуса поперечных салазок т е поверните подвижную шкалу до нуля 9 3 6 Отведите поперечные салазки на один полный оборот затем переместите суппорт так пока резец не окажется немного правее относительно торца заготовки Сделайте снова один оборот так чтобы нулевые отметки совпали 9 3 7 Если Вы перескочили нулевую отметку то сделайте как минимум пол оборота в обратном направлении а затем медленно совместите риску Каждый раз когда Вы используете шкалу как индикатор для подачи продольных или поперечных салазок на определенное расстояние Всегда используйте процедуру совмещения рисок Это позволит удалить люфт 9 4 Операция точение с автоматической подачей 9 4 1 Точение производится как описано выше 9 4 2 Положение переключателя направления вращения шпинделя 2 в положении вперед 9 4 3 Переключателем 1 приводится в действие автоматическое перемещение каретки 10 Техническое обслуживание Внимание Для Вашей собственной безопасности необходимо выключить станок и отключить станок от электрической сети перед выполнением обслуживания станка 10 1 Содержите станок и рабочее место в чистоте Не допускайте накапливания пыли стружки и посторонних предметов на станке и внутри корпуса Освобождайте все трущиеся узлы и детали от пыли стружки и посторонних предметов Периодически очищайте сжатым воздухом 10 2 Заменяйте изношенные детали по мере необходимости электрические шнуры в случае износа повреждения следует заменять немедленно 10 3 Станок необходимо всегда проверять перед работой Все неисправности должны быть устранены и выполнены регулировки Повреждения поверхности салазок станка необходимо устранить при помощи шабера Проверяйте вручную плавность работы всех деталей 10 4 Перед началом работы и после окончания капнуть несколько капель масла в концевые опоры ходового винта и еще один или два раза в течении дня если станок непрерывно эксплуатируется для смазки левой концевой опоры требуется снять кожух с зубчатой передачи 10 5 Перед началом работы и после окончания капнуть несколько капель масла на направляющие суппорта 10 6 После окончания работы удалить стружку со станка и тщательно очистите все поверхности Рабочие поверхности должны быть сухими слегка смазаны маслом 10 7 Останавливайте станок проверяйте состояние крепления и положение всех сопрягаемыхдеталей узлов и механизмов станка после 50 часов наработки 10 8 Перед началом работы слегка покрыть шестерни машинным маслом смазать винт хода по всей длине и оси ручек вращения смазать внешний диаметр пиноли задней бабки 9
