10
Y
ПРЕДОСТЕРЕЖЕНИЕ
Если модель оборудована
поддерживающими роликами,
то перед проверкой натяжения
и регулировкой их необходимо
временно снять.

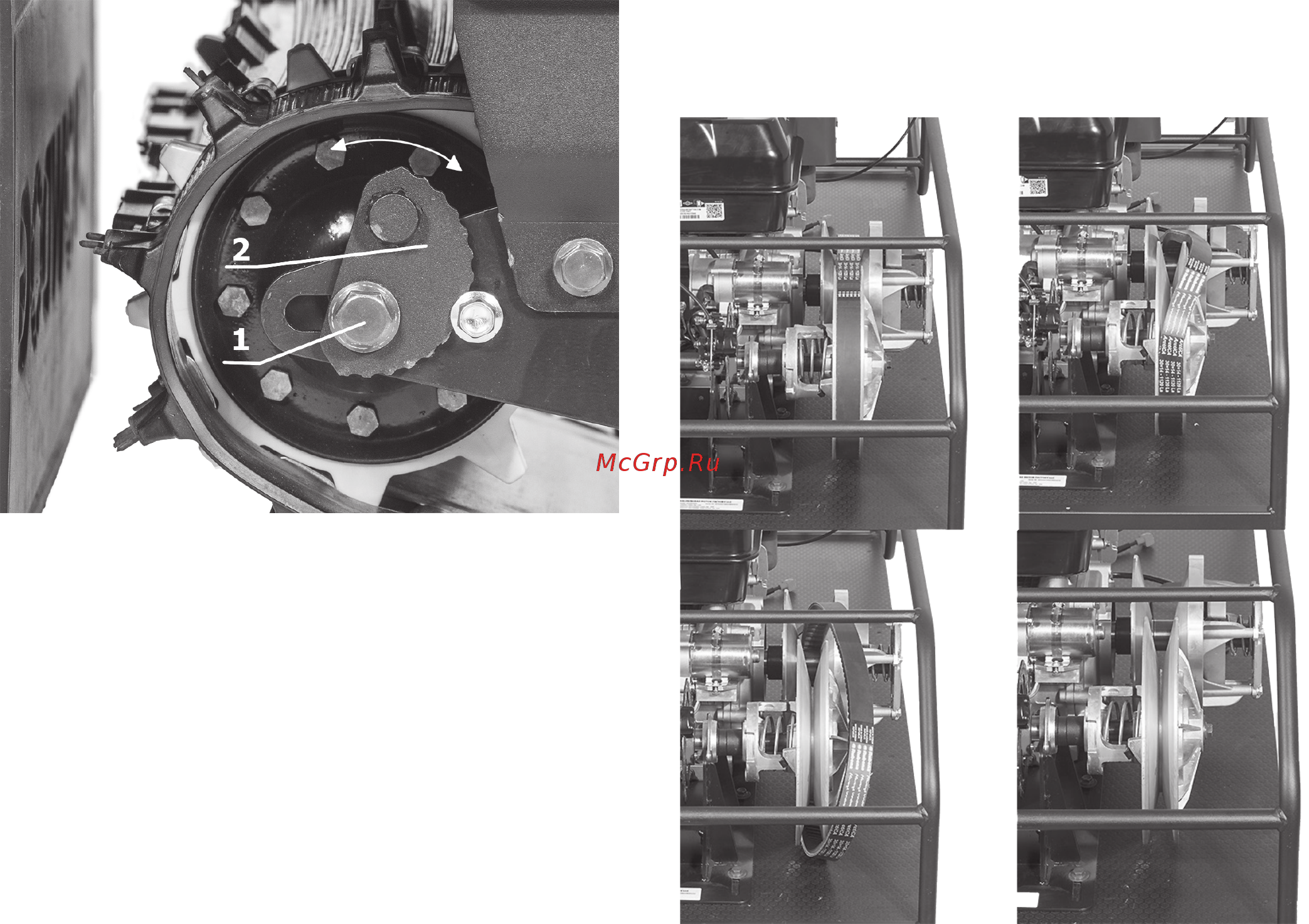

9.3 Натяжение гусеницы
1. Ослабьте болты с двух сторон крепления
заднего вала 1.
2. Поверните эксцентрик натяжителя 2 для
смещения оси.
V ПРИМЕЧАНИЕ
Для исключения перекашивания
гусеницы эксцентрики натяжителя
должны быть одинаково установлены
с правой и левой стороны
мотобуксировщика.
3. Проверьте натяжение гусеницы.
4. Затяните болты.
9.4 Ремень вариатора*
Y ПРЕДОСТЕРЕЖЕНИЕ
Все работы с вариатором проводите
только при заглушенном двигателе.
9.4.1 Снятие ремня вариатора
1. Расстегните или снимите чехол и обеспечьте
удобный доступ к вариатору.
2. Сдвиньте часть ремня на внешнюю сторону
ведомого шкива вариатора.
3. Вращайте ведомый шкив вариатора и
направляйте ремень на внешнюю сторону
шкива.
4. После того, как ремень полностью снимется с
ведомого шкива вариатора, снимите его с
ведущего шкива.
9.4.2 Установка ремня вариатора
1. Наденьте ремень на ведущий шкив вариатора.
2. Наденьте часть ремня на ведомый шкив
вариатора.
3. Вращайте ведомый шкив вариатора и
направляйте ремень на рабочую часть шкива.
*для моделей с вариатором.
