5. Вкрутите свечу рукой. После того как свеча
будет ввернута до упора, рукой затяните ее
еще на ½ оборота свечным ключом. Если свеча
используется повторно, то доверните ее только
на ¼ оборота.
Y ПРЕДОСТЕРЕЖЕНИЕ
Свечи должны быть плотно затянуты.
В противном случае это может
привести к повреждению двигателя.
10 Сложные условия эксплуатации
К сложным условиям эксплуатации относятся:
• Движение по глубокому рыхлому снегу
(глубиной более 40 см).
• Движение по мокрому снегу, по снегу,
содержащему воду.
• Движение по затопленным водой
поверхностям.
• Движение по каменистой местности.
• Движение по насту, который не
выдерживает веса мотобуксировщика и
саней.
• Участие в гонках и соревнованиях.
• Длительное движение на низкой скорости «в
натяг».
• Движение с превышением допустимых
нагрузок.
• Длительное движение в гору, с горы, по
склонам.
• Короткие поездки с частыми остановками.
11 Периодическое обслуживание
11.1 После первых 20 часов работы
мотобуксировщика (после обкатки)
1. Замените масло в двигателе.
2. Замените масло в редукторе.
3. Очистите или смените воздушный фильтр.
4. Смажьте троса газа и парковочного тормоза
силиконовым маслом.
5. Смажьте цепь и приводные звездочки (аэрозоль
для ухода за цепью).
6. Отрегулируйте свободный ход рычага газа и
парковочного тормоза (5 – 7 мм).
7. Отрегулируйте натяжение цепи.
8. Проверьте подшипники трансмиссии.
9. Проверьте затяжку всех болтов боковой
пластины и цепных звезд.
Размер ключа,
мм
Диаметр
резьбы, мм
Момент
затяжки,
Н*м
10 6 5
12, 13, 14 8 15
14, 15, 17 10 30
17, 19 12 55
19 14 85
22 16 130
11.2 Обслуживание через каждые 50
часов эксплуатации
1. Замените масло в двигателе.
2. Замените масло в редукторе.
3. Очистите или смените воздушный фильтр.
4. Замените свечу зажигания.
5. Смажьте троса газа парковочного тормоза
силиконовым маслом.
6. Смажьте цепь и приводные звездочки (аэрозоль
для ухода за цепью).
7. Проверьте подшипники трансмиссии.
8. Отрегулируйте свободный ход рычага газа и
парковочного тормоза (5 – 7 мм).
9. Отрегулируйте натяжение цепи.
10. Проверьте затяжку всех болтов боковой
пластины и цепных звезд.
Размер ключа,
мм
Диаметр
резьбы, мм
Момент
затяжки,
Н*м
10 6 5
12, 13, 14 8 15
14, 15, 17 10 30
17, 19 12 55
19 14 85
22 16 130

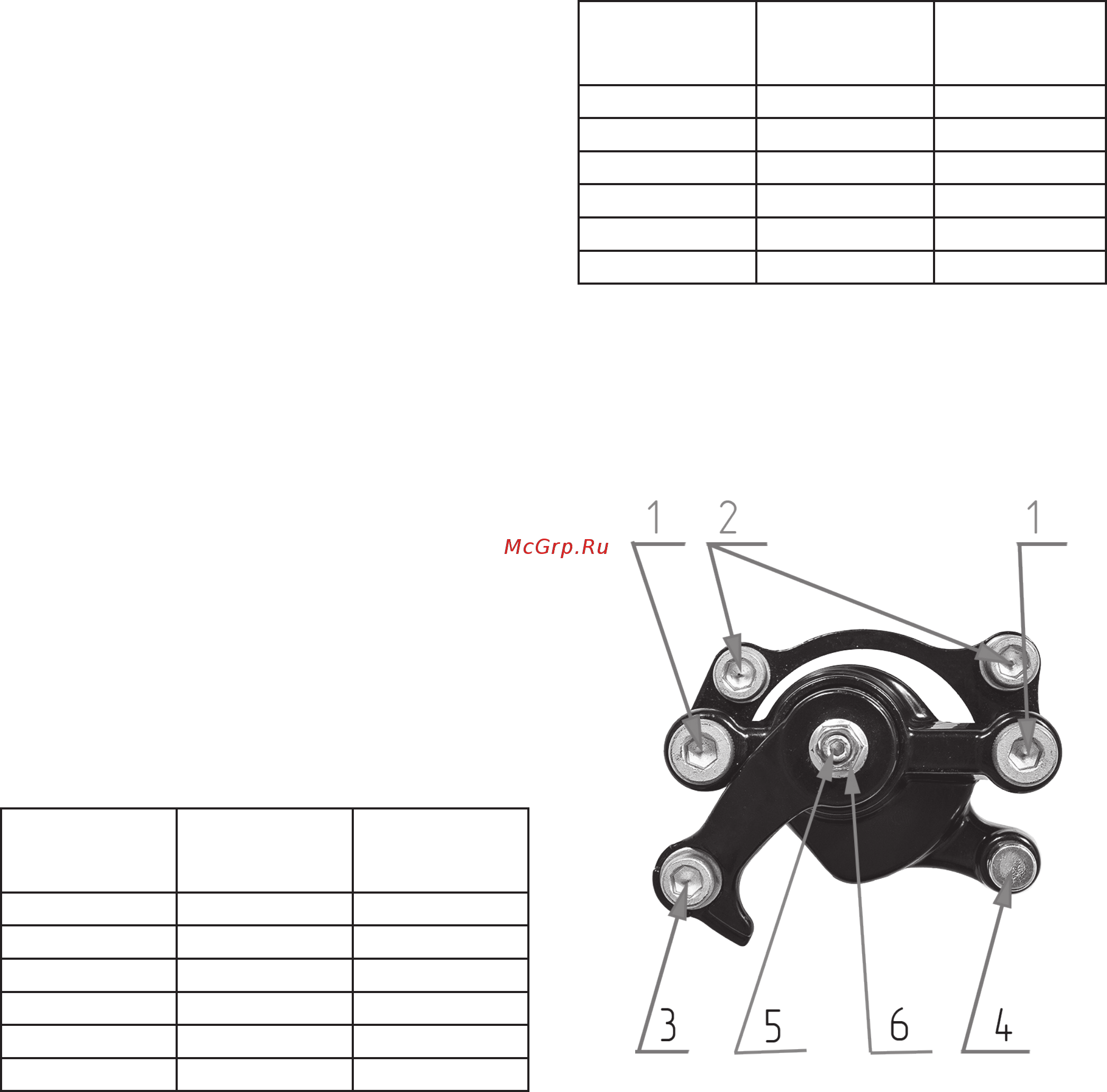

11.3 Тормозной суппорт. Проверка,
обслуживание
Перед настройкой суппорта максимально
ослабьте трос тормоза. Для регулировки тормозного
суппорта снимите чехол.
Содержание
- Введение 1
- Информация о безопасности 1
- Руководство по эксплуатации мотобуксировщиков snowdog compact и standard 1
- В данном руководстве термины предостережение предупреждение и примечание являются специальными обозначениями 2
- Важная информация 2
- Игнорирование пометки примечание может вызвать неудобства но не приведет к поломке оборудования или получению травмы 2
- Мотобуксировщик предназначен для эксплуатации преимущественно в зимнее время года для эксплуатации в теплое время года с мотобуксировщика необходимо снять чехол и принять меры по недопусканию перегрева двигателя мотобуксировщик предназначен для буксировки саней волокуш по льду снежным покрытиям допускается буксировка волокуш по влажной траве при эксплуатации в сухое теплое время года рекомендуется использовать колесный прицеп мотобуксировщик не предназначен для эксплуатации на дорогах на песчаных грунтах в воде 2
- Назначение мотобуксировщика 2
- Обозначает возможность повреждения оборудования игнорирование пометки предупреждение может привести к серьезной поломке хотя получение травмы в этом случае маловероятно 2
- Обозначает опасность для жизни или здоровья которая может возникнуть в результате халатности или невнимательности также возможны повреждения оборудования и транспортного средства к пометке предостережение следует относиться со всей серьезностью 2
- Предостережение 2
- Предупреждение 2
- Примечание 2
- Технические характеристики мотобуксировщиков snowdog 2
- Аварийный выключатель двигателя 3
- Описание мотобуксировщика 3
- Органы управления мотобуксировщика 3
- Предостережение не включайте фару при отключенной акб 3
- Рулевой переключатель 3
- Идентификация мотобуксировщика обозначение модели расположение информационных этикеток 4
- Предупреждение никогда не переключайте направление движения при работающем двигателе 4
- Реверс редуктор 4
- Заводской номер мотобуксировщика 5
- Маркировка двигателя 5
- Предупреждение перед первым использованием изучите руководство по эксплуатации полностью убедитесь что вам полностью понятно как управлять мотобуксировщиком и как его обслуживать 5
- Проверка перед эксплуатацией 5
- Установка кронштейна чехла 5
- Подготовка к эксплуатации 6
- Предостережение не допускается включение фары при неисправном снятом или отключеном аккумуляторе это может привести к поломке фары 6
- Предупреждение первые 20 часов работы мотобуксировщика двигатель и трансмиссия проходят режим обкатки прирабатываясь используйте мотобуксировщик в этот период с минимально возможной нагрузкой 6
- Предупреждение при эксплуатации при температуре окружающего воздуха свыше 5 с необходимо снимать чехол и эксплуатировать мотобуксировщик без чехла 6
- Управление мотобуксировщиком 6
- Установка высоты руля 6
- Установка транспортировочного рыма 6
- Запуск двигателя 7
- Подготовка к движению 7
- Предостережение в случае запуска двигателя электрическим стартером не вращайте двигатель больше 10 секунд при каждой попытке 7
- Предупреждение если двигатель не запускается отпустите кнопку стартера сделайте паузу 30 секунд прежде чем сделать следующую попытку не вращайте двигатель больше 10 секунд при каждой попытке 7
- Движение 8
- Обслуживание во время движения 8
- Остановка мотобуксировщика 8
- Предупреждение не дергайте ручку при запуске не вытягивайте шнур до упора не отпускайте ручку стартера после запуска 8
- Предупреждение никогда не используйте парковочный тормоз для остановки мотобуксировщика это опасно 8
- При длительном движении более одного часа необходимо останавливаться и проверять мотобуксировщик по следующим параметрам 8
- Проверка и обслуживание после эксплуатации 8
- Примечание для обслуживания цепи снимите защитный чехол 9
- Примечание для смазки цепи рекомендуется использовать смазки предназначенные для цепей мототехники также допускается использование моторного масла 9
- Проверка натяжения гусеницы 9
- Проверка натяжения цепи 9
- Натяжение гусеницы 10
- Предостережение все работы с вариатором проводите только при заглушенном двигателе 10
- Предостережение если модель оборудована поддерживающими роликами то перед проверкой натяжения и регулировкой их необходимо временно снять 10
- Примечание для исключения перекашивания гусеницы эксцентрики натяжителя должны быть одинаково установлены с правой и левой стороны мотобуксировщика 10
- Ремень вариатора 10
- Воздушный фильтр 11
- Моторное масло 11
- Предупреждение работа двигателя с пониженным уровнем масла может привести к повреждению двигателя 12
- Примечание не выливайте масло в мусор на землю или в дренажную канаву 12
- Редуктор с центробежным сцеплением 12
- Обслуживание свечи зажигания 13
- Предупреждение используйте рекомендованные свечи зажигания или аналогичные использование свечей с неподходящим калильным числом может привести к повреждениям двигателя 13
- Примечание в реверс редуктор рекомендуется заливать моторное масло требуемое количество масла в редукторе 200 мл 13
- Примечание допускается использование моторного масла заливаемого в двигатель 13
- Реверс редуктор 13
- Обслуживание через каждые 50 часов эксплуатации 14
- Периодическое обслуживание 14
- После первых 20 часов работы мотобуксировщика после обкатки 14
- Предостережение свечи должны быть плотно затянуты в противном случае это может привести к повреждению двигателя 14
- Сложные условия эксплуатации 14
- Тормозной суппорт проверка обслуживание 14
- Мойка и очистка 15
- Подготовка к кратковременному хранению до одного месяца 15
- Подготовка мотобуксировщика к длительному хранению более одного месяца 15
- Предупреждение если не закрутить свечу при длительном хранении произойдет полимеризация загустевание масла 15
- Предупреждение не направляйте струю воды под давлением на подшипники детали подвески глушитель воздушный фильтр и электрические детали вода может вымыть смазку из подшипников и повредить прокладки 15
- Примечание убедитесь что в месте хранения нет высокой влажности и запыленности 15
- Транспортировка 15
- Хранение 15
- Подготовка к эксплуатации после сезонного хранения расконсервация 16
- Схема электрическая принципиальная 16
- Электрическая схема 16
- П проверка о обслуживание з замена не для всех моделей и комплектаций мотобуксировщиков сложные условия эксплуатации описаны в разделе 10 настоящего руководства производится дилером 17
- Периодичность обслуживания мотобуксировщика 17
- Перечень проверок при предпродажной подготовке отметка мастера 18
- Предпродажная подготовка 18
- Гарантия не распространяется 19
- Общие положения 19
- Положение о гарантии 19
- Порядок реализации гарантийных обязательств 19
- Гарантийный талон заполняется продавцом 20
- Данные о мотобуксировщике 20
- Данные покупателя 20
- Данные продавца 20
- Информация о прохождении сервисного обслуживания 20
- Талон обслуживания 20
- Передал покупателю мотобуксировщик и руководство по эксплуатации мотобуксировщика разъяснил правила эксплуатации мотобуксировщика разъяснил покупателю условия положения о гарантии сроки и значение необходимости технического обслуживания 21
- Претензий к внешнему виду мотобуксировщика покупатель не имеет 21
- Ооо калининградский мотозавод россия г калининград ул октябрьская д 8 e mail info baltmotors ru www baltmotors ru тел 7 4012 307 007 24
