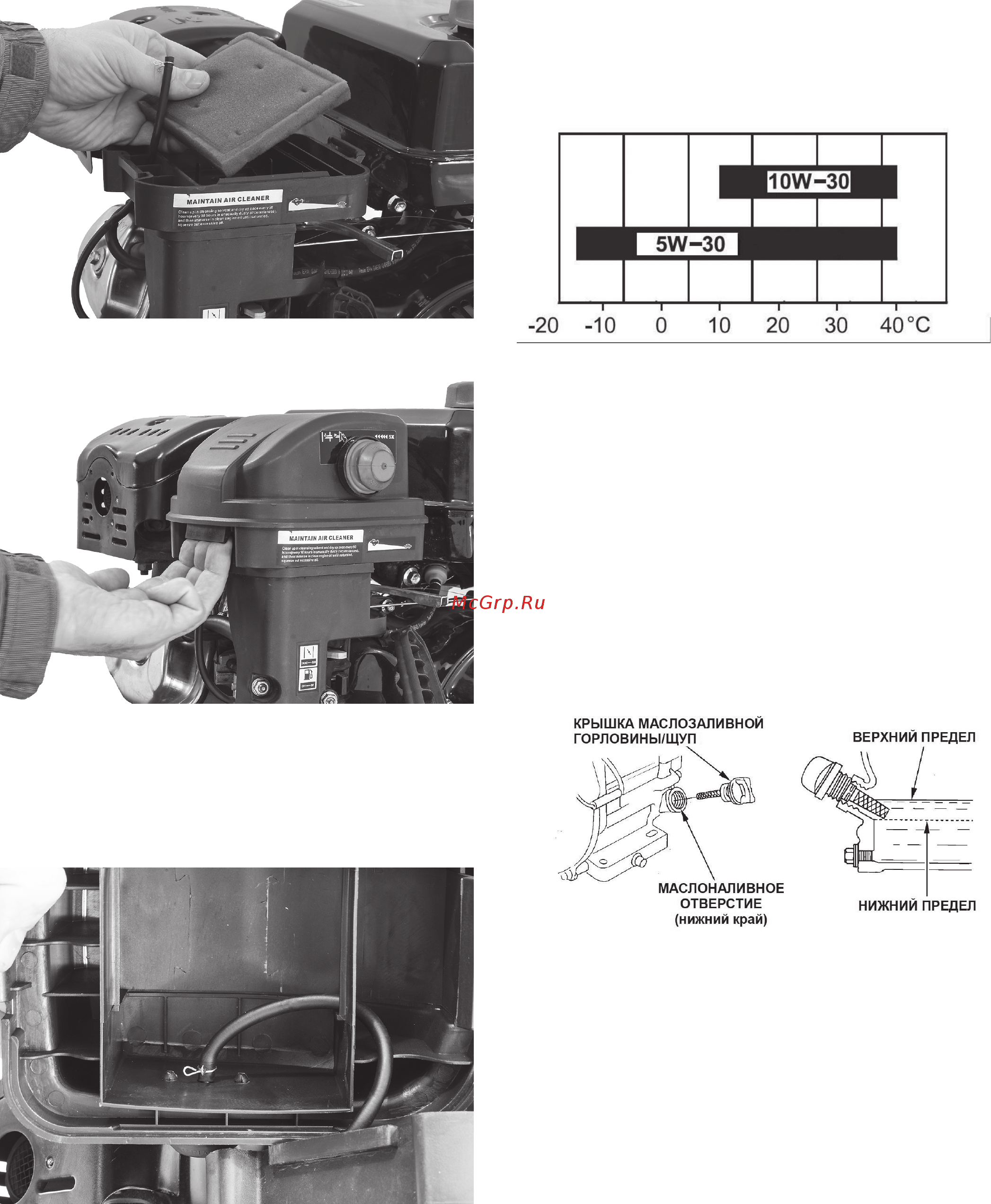

9.5 Воздушный фильтр
Корпус воздушного фильтра зафиксирован на
карбюраторе.
Под крышкой воздушного фильтра находится
сам пористый фильтрующий элемент. На крышке
корпуса воздушного фильтра находится кнопка
пускового насоса.
Для снятия крышки фильтра достаточно рукой
поддеть фиксатор, и крышка освободится.
Снимая и устанавливая крышку фильтра,
обратите внимание на шланг, соединяющий пусковой
насос и карбюратор, на его положение в крышке
фильтра. Неправильно установленный шланг будет
пережиматься ребрами фильтра. Правильно
установленный шланг проходит в крышке так:
9.6 Моторное масло
Используйте моторное масло с моющими
свойствами для 4-тактных двигателей.
9.6.1 Рекомендуемое масло
Используйте моторное масло для 4-тактных
двигателей, соответствующее или превосходящее
требованиям спецификаций по API SJ, SL, или
аналогичное. Всегда проверяйте эксплуатационную
маркировку по API на емкости с маслом, чтобы быть
уверенным в том, что в ней есть буквы SJ, SL или
эквивалентные обозначения.
Для повсеместного применения
рекомендуется вязкость SAE 10W-30 или
SAE 5W-30. В условиях экстремально низких
температур рекомендуются масла 0W-20 и 0W-30.
Объем масла для двигателей:
R7 - 0,6 л
R9 - 1,1 л
R13 - 1,1 л
R15 - 1,1 л
9.6.2 Проверка уровня масла
Уровень масла в двигателе проверяйте при
неработающем двигателе, расположенном на ровной
поверхности.
1. Снимите крышку/щуп маслоналивной горловины
и протрите его.
2. Вставьте крышку/щуп маслоналивной горловины
для измерения уровня масла в горловину
масляного фильтра, как показано, но не
закручивайте его, затем выньте щуп и проверьте
уровень масла.
3. Если уровень масла оказывается вблизи или
ниже минимальной отметки на щупе, долейте
рекомендуемое масло до уровня верхней метки
(нижний край маслоналивного отверстия). Не
переливайте масло выше уровня.
4. Установите на место пробку/щуп маслоналивной
