4

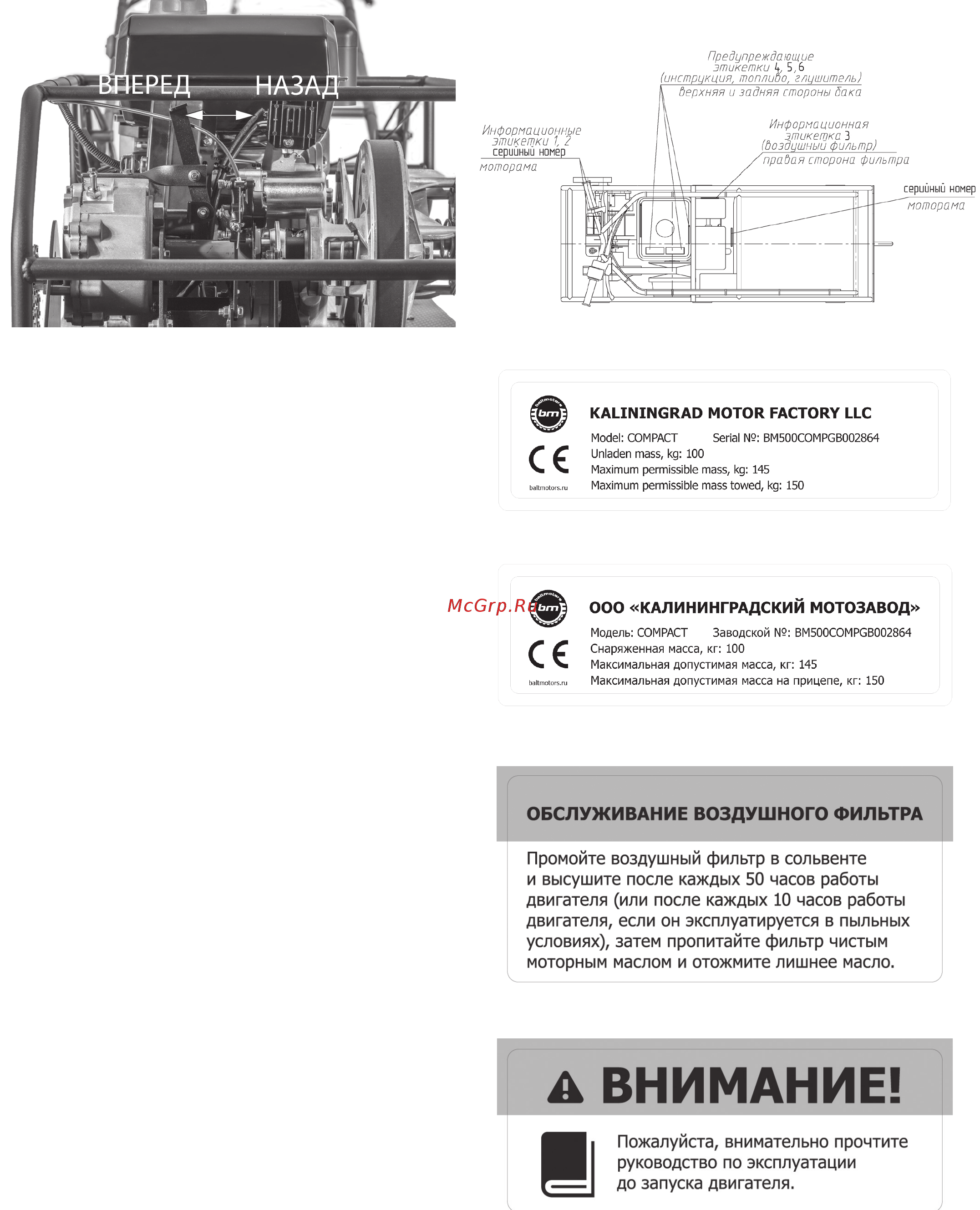

6.4 Реверс-редуктор*
Для включения передачи «вперед» остановите
двигатель и переведите рычаг в сторону приводной
цепи, как показано на фотографии.
Для включения передачи «назад» остановите
двигатель и переведите рычаг от приводной цепи,
как показано на фотографии.
При затруднении переключения передачи
покачайте приводной вал, например, за шкив
вариатора.
! ПРЕДУПРЕЖДЕНИЕ
Никогда не переключайте
направление движения при
работающем двигателе!
6.5 Идентификация мотобуксировщика,
обозначение модели, расположение
информационных этикеток
Этикетка №1
Этикетка №2
Этикетка №3
Этикетка №4
* для моделей с реверс-редуктором.
