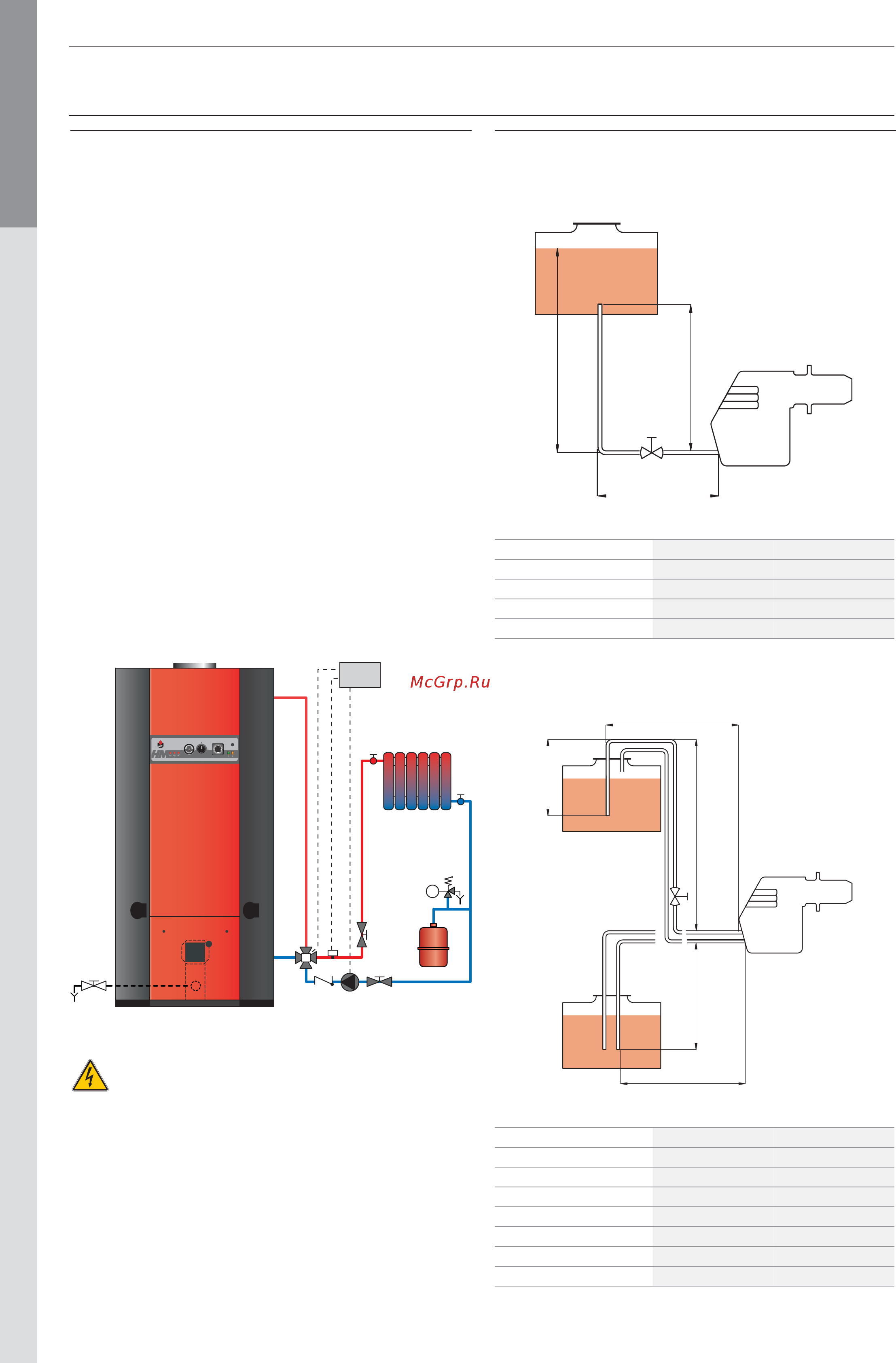

RU • 10
РУССКИЙFRANCAISNEDERLANDSESPANOLITALIANODEUTSCH
664Y2500.B
УСТАНОВКА
ПРИСОЕДИНЕНИЕ ГРЕЮЩЕГО КОНТУРА
HeatMaster® имеет два отверстия на задней панели для присоединения
к контуру отопления. Присоединение к системе отопления может
снизить производительность котла по ГВС.
Расширительный бак
HeatMaster® 200 поставляется с четырьмя расширительными
баками объемом 8 л каждый. Объемы этих расширительных баков
расчитаны только для работы в режиме приготовления горячей
воды. Если котел присоединяется к системе отопленя, необходима
установка отдельного расширительного бака расчитанного для
общего объема системы отопления. (см. техническую документацию
от соответствующего производителя расширительного бака).
Расширительный бак
Мы рекомендуем устанавку расширительного бака на контур ГВС.
Циркуляция в контуре ГВС
Если котел расположен на удалении от точек водоразбора,
обеспечение достаточной циркуляции в контуре ГВС обеспечит более
быструю подачу горячей воды от котла до точек водоразбора.
Пример подключения с термостатическим смесителем
1. 4-ходовой смесительный клапан
2. Циркуляционный насос
3. Обратный клапан
4. Запорный клапан
5. Предохранительный клапан (3 бар) с манометром
6. Расширительный бак
7. Дренажный клапан
8. Контроллер MCBA (опция)
9. Темп. датчик (опция)
1
423
6
5
8
I
O
7
4
9
ПРЕДУПРЕЖДЕНИЕ
Предохранительный клапан контура отопления
снабжен пластикой трубкой, присоединенной к сливу.
Трубка предназначена только для проверок клапана
перед вводом в эксплуатацию и должна быть удалена.
Предохранительный клапан должен быть соединен с
дренажем металлической трубкой.
ВНИМАНИЕ
В случае применения низкотемпературных систем
отопления, рекомендуется использовать 4-хходовые
смесительные клапаны для защиты котла от
низкотемпературной коррозии.
ПРИСОЕДИНЕНИЕ ТОПЛИВНОЙ МАГИСТРАЛИ
(если вы используете горелку стороннего производителя, обратитесь к
соответствующей технической документации)
Присоединение без обратной магистрали
H
max 4m
L1
L (м) (L=H+L1)
H (м)
Ø внутр. 8 мм Ø внутр. 10 мм
0,5 10 20
1 20 40
1,5 40 80
2 60 100
Присоединение с обратной магистралью
L1
L1
H
H
max 4m
L (м) (L=H+L1)
H (м)
Ø внутр. 8 мм Ø внутр. 10 мм
0 35 100
0,5 30 100
1 25 100
1,5 20 90
2 15 70
2 830
3,5 620
