RU • 11
664Y2500.B
РУССКИЙFRANCAISNEDERLANDSESPANOLITALIANODEUTSCH
УСТАНОВКА
ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ
Электропитание
Котел требует подключения к однофазной сети стабилизированного
напряжения 230 В - 50 Гц.
Подключение к электросети необходимо выполнить через биполярный
автомат 6А или биполярный выключатель с предохранителями на 6А.
Соответствие нормам и правилам
Установка и монтаж котлов должны проводится квалифицированными
специалистами в соответствовии с местным стандартам, нормам и
правилами.
Безопасность
Бак из нержавеющей стали должен быть заземлен отдельно.
Перед проведением любых работ с котлом следует
отключить электропитание на распределительном щите
котельной.

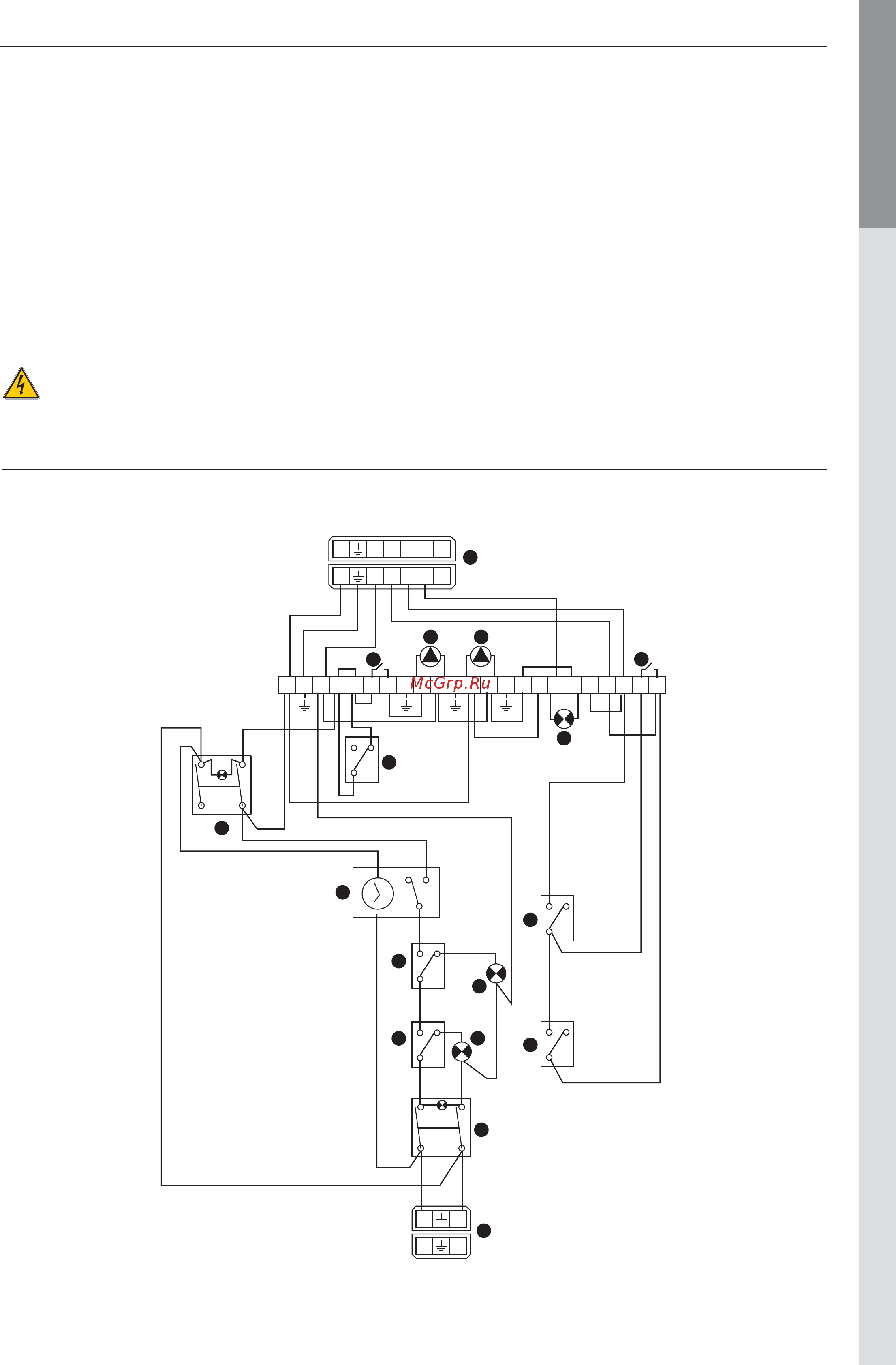

ЭЛЕКТРИЧЕСКАЯ СХЕМА
Электрическая схема для HeatMaster® 200 N / 200 F
1. Штекер питания 230 В
2. Переключатель ВКЛ/ВЫКЛ
3. Индикатор срабатывания предохранительного термостата
4. Предохраниетльный термостат с ручным перезапуском
5. Индикатор низкого давления в первичном контуре
6. Реле минимального давления в первичном контуре
7. Временной таймер
8. Переключатель Зима/Лето
9. Реле преоритета горячей воды
10. Индикатор блокировки горелки
11. Комнатный термостат (опция)
12. Циркуляционный насос системы отопления
13. Циркуляционный насос первичного контура HeatMaster®
14. Штекер подключения горелки
15. Реле потока (опция)
16. Термостат максимальной температуры 95 ° C
17. Регулировочный термостат
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23
11
9
L1 N T1 T2 S3 B4
L1 N T1 T2 S3 B4
L1 N
L1 N
O
I
1
2
3
4
5
6
7
8
10
12 13
14
15
16
17
21
C
12
P
12
C
12
C
5
4
3
103 C
95 C
0 - 90 C
21
C
Электрическая схема: HeatMaster® 200 N / 200 F
B. Голубой
Bk. Черный
Br. Коричневый
G. Серый
Gr. Зеленый
Or. Оранжевый
Pk. Розовый
R. Красный
V. Фиолетовый
W. Белый
Y. Желтый
Y/Gr. Желтый/ Зеленый
