ACV HeatMaster 200N [12/13] Обслуживание горелки
![ACV HeatMaster 200N [12/13] Обслуживание горелки](/views2/1249843/page12/bgc.png)
RU • 12
РУССКИЙFRANCAISNEDERLANDSESPANOLITALIANODEUTSCH
664Y2500.B
ВВОД В ЭКСПЛУАТАЦИЮ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

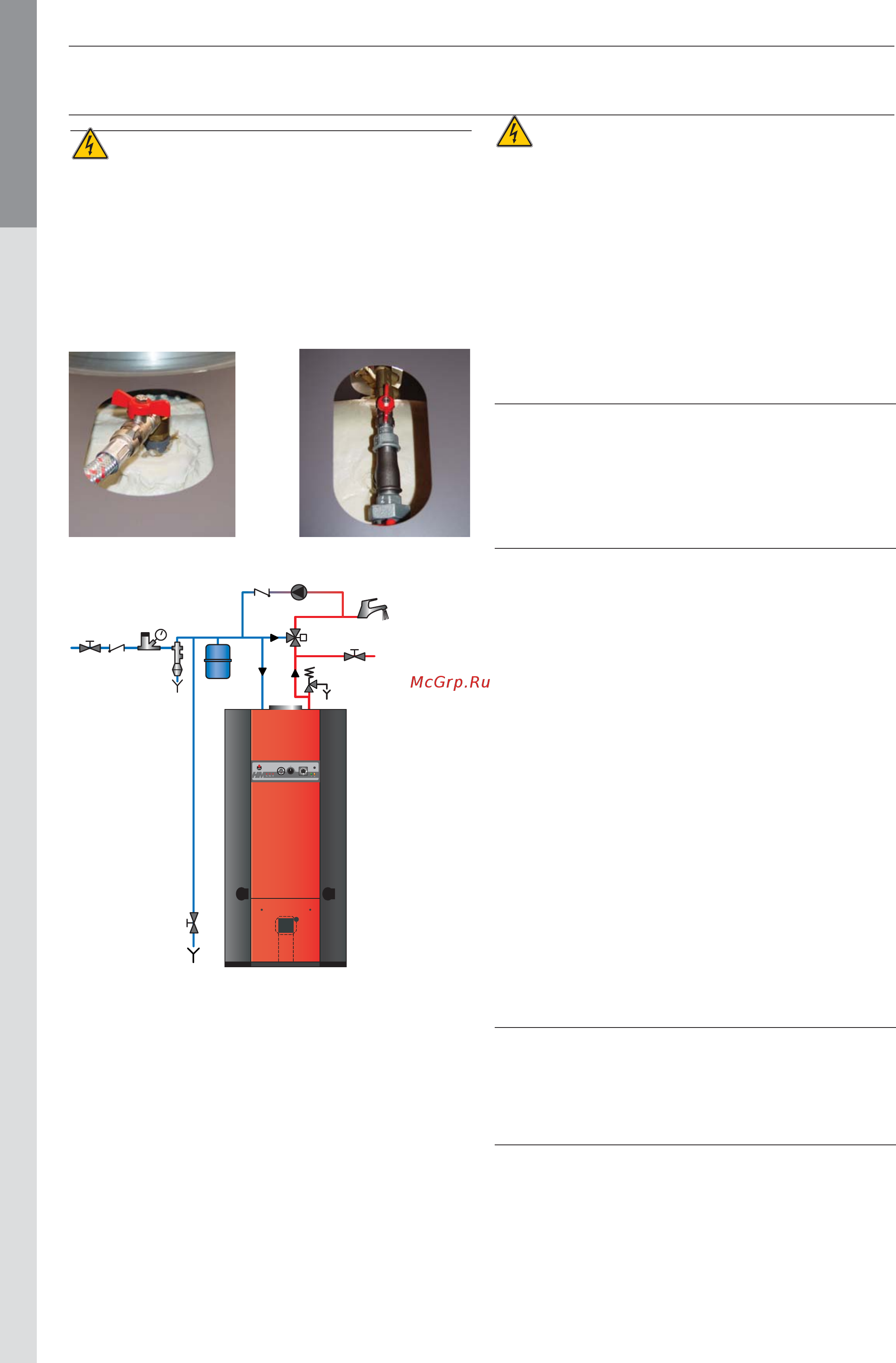

ЗАПОЛНЕНИЕ КОНТУРОВ ОТОПЛЕНИЯ И ГВС
ВАЖНО
Заполните внутренний бак ГВС, перед заполнением первичного
контура теплоносителем.
1. Закройте краны заполнения первичного контура (А и В)
2. Откройте запорный клапан (1) и кран (8). Откройте запорный
кран (B) и кран водоразбора (C).
Как только вода потечет из крана, значит бак для горячей воды
заполнен и кран (8) нужно закрыть.
3. Заполните первичный контур, открыв клапаны заполнения (А и
В), не превышая давления в 1 бар.
12
3
4
5
2
6
7
8
9
10
11
I
O
4. Откройте автоматический воздухоотводчик, расположенный в
верхней части котла.
ВАЖНО: колпачек воздухоотводчика должен быть открыт,
для того чтобы осуществлять удаление воздуха в будущем.
5. После выпуска воздуха из системы отопления, установите в ней
давление равное статическому плюс 0,5 бар: 1.5 бар = 10м и 2
бар = 15 м.
6. Убедитесь, что электрические соединения и вентиляция
котельной отвечают соответствующим стандартам.
7. Включите котел при помощи переключателя ВКЛ/ВЫКЛ.
8. Установите термостат котла на требуемое значение от 60 до 90 °C.
9. При работе горелки убедитесь в отсутствии утечек продуктов
сгорания топлива через дымоход.
10. После 5 минут работы горелки, снова удалите воздух из
первичного контура, поддерживая давление в системе не менее
1 бар.
11. Перезапустите котел и проверьте параметры сгорания топлива
(см. таблицу на стр. 6).
Для отопительного контура допускается применение
специализированных низкозамерзающих теплоносителей
только на основе пропиленгликоля, при условии его
соответствия санитарным нормам и условиям
применения. Перед применением такого теплоносителя,
удостоверьтесь, что используемый теплоноситель
совместим с конструкционными материалами котла.
В случае выхода прибора из строя по причине
использования некачественного теплоносителя
или теплоносителей с утраченными потребительскими
свойствами (напр. вследствие перегрева или
несвоевременной замены) – производитель оставляет
за собой право отказать в предоставлении гарантии на
оборудование.
ПЕРИОДИЧНОСТЬ ОБСЛУЖИВАНИЯ
ACV рекомендует проводить обслуживание котла не реже одного
раза в год. Обслуживание и проверка горелка должна производиться
квалифицированным специалистом. При эксплуатации котла в
режимах с повышенной нагрузкой сервисное обслуживание может
потребоваться чаще одного раза в год. Проконсультируйтесь со
специалистом ACV.
ОБСЛУЖИВАНИЕ КОТЛА
1. Выключите котел, используя переключатель ВКЛ/ВЫКЛ
на панели управления котла. Отключите электропитание на
распределительном щите котельного помещения.
2. Перекройте подачу газа или топлива к котлу.
Редукционный конус с вертикальным выпуском дымовых газов
3. Демонтируйте прямой участок трубы сверху котла, чтобы
получить доступ к его верхней части.
4. Снимите редукционный конус, открутив крепежные болты.
5. Выньте турбулизаторы из дымогарных труб для чистки.
6. Демонтируйте монтажную плиту горелки и извлеките горелку.
7. Прочистите дымогарные трубы.
8. Прочистите камеру сгорания и горелку.
9. Установите обратно турбулизаторы, редукционный конус и
трубу дымохода, проверив состояние прокладки редукционного
конуса. Замените прокладку, если необходимо.
Редукционный конус с горизонтальным выпуском дымовых газов
3. Снимите редукционный конус, открутив крепежные болты.
4. Выньте турбулизаторы из дымогарных труб для чистки.
5. Демонтируйте монтажную плиту горелки и извлеките горелку.
6. Прочистите дымогарные трубы.
7. Прочистите камеру сгорания и горелку.
8. Установите обратно турбулизаторы, редукционный конус и
трубу дымохода, проверив состояние прокладки редукционного
конуса. Замените прокладку, если необходимо.
ОБСЛУЖИВАНИЕ ПРЕДОХРАНИТЕЛЬНЫХ
УСТРОЙСТВ
- Убедитесь, что все термостаты (термостат котла и
предохранительный термостат) работают правильно.
- Проверьте предохранительные клапана центрального отопления
и контура ГВС.
ОБСЛУЖИВАНИЕ ГОРЕЛКИ
- Проверьте изоляцию и прокладку монтажной плиты горелки.
Замените при необходимости.
- Проверьте и очистите горелку и электроды.
- Убедитесь, что устройства безопасности работают исправно
- Проверьте параметры сгорания (CO2, CO).
