RU • 5
664Y2500.B
РУССКИЙFRANCAISNEDERLANDSESPANOLITALIANODEUTSCH
ОПИСАНИЕ
10
ОСОБЕННОСТИ КОНСТРУКЦИИ
Первичный (греющий) контур
Емкость, содержащая теплоноситель греющего контура, изготовлена
из углеродистой стали STW 22.
Теплообменник “Бак в баке”
Внутренний бак кольцеобразной формы, имеющий большую
поверхность теплообмена для приготовления санитарной горячей
воды, изготовлен из хромо никелевой нержавеющей стали марки
18/10. Изготовление бака осуществляется методом сварки в
аргоновой защитной среде.
Газовый тракт
Газовый тракт продуктов сгорания защищен методом окрашивания и
состоит из:
• Дымогарные трубы
В зависимости от модели HeatMaster® содержит несколько
дымогарных труб с внутренним диаметром 64 мм. Каждая
труба оснащена турбулизатором из специальной стали,
который улучшает процесс теплоотдачи и уменьшает
температуру продуктов сгорания.
• Камера сгорания
Все модели котлов HeatMaster® имеют камеру сгорания
полностью омываемую водой.
Теплоизоляция
Тело котла покрыто слоем полиуретановой пены, имеющей высокий
коэффициент теплоизоляции, нанесенной без использования хлор-
фтороуглеводных соединений (CFC).
Кожух
Котел имеет декоративный кожух из стальных панелей, окрашенных
порошковым методом при температуре 220°С, с предварительным
обезжириванием и фосфотацией.
Горелка
Модель HM 200 F имеет в комплекте поставки горелку на дизельном
топливе “RIELLO” RG4S 396 T1.

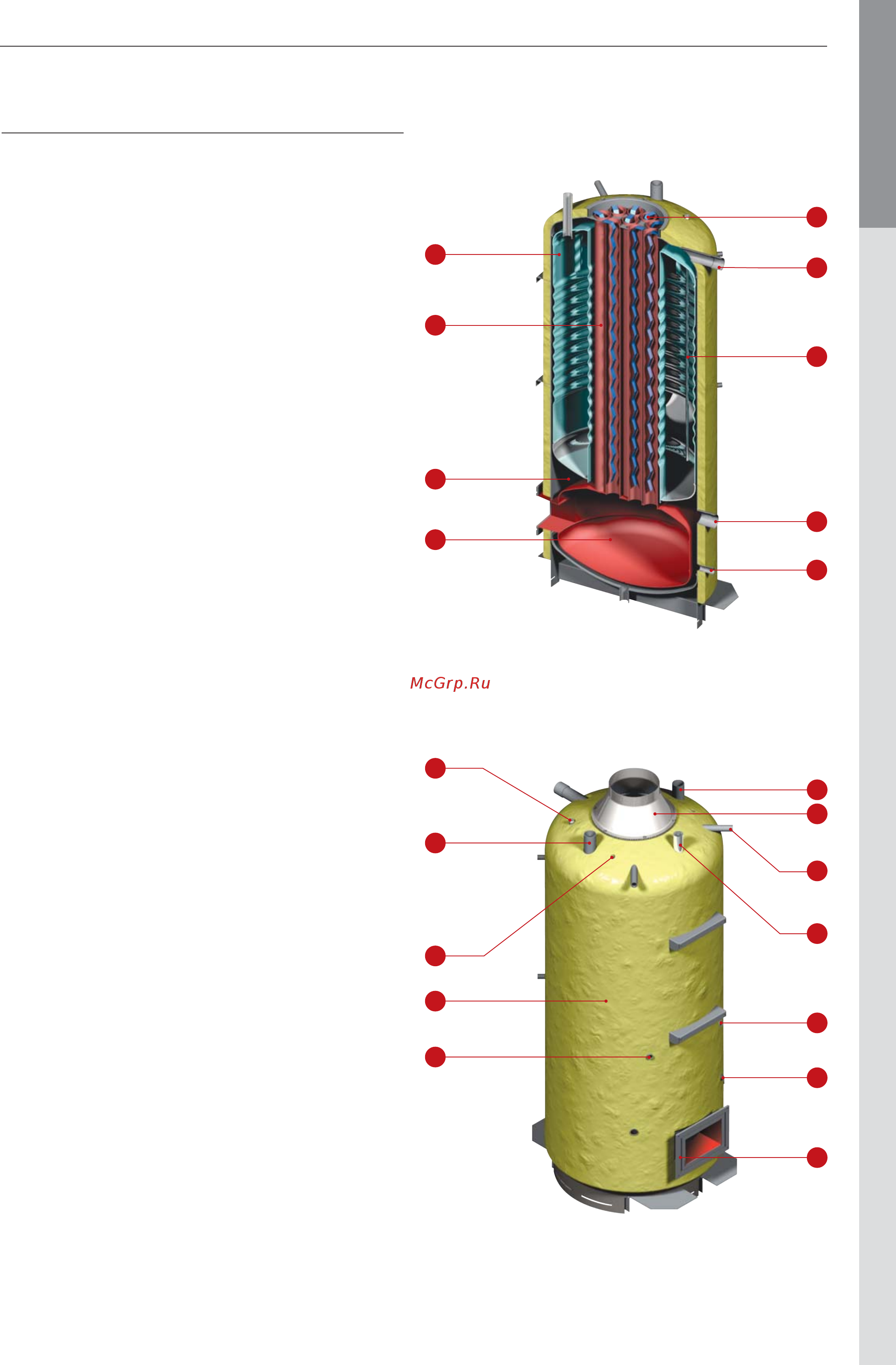

1. Теплообменник “Бак в баке” из нержавеющей стали
2. Дымогарные трубы с турбулизаторами
3. Первичный греющий контур
4. Камера сгорания
5. Турбулизаторы
6. Выход теплоносителя
7. Гильза из нержавеющей стали
8. Возврат теплоносителя в котел
9. Дренажный кран
10. Гильза для термостата приоритета ГВС
11. Патрубок холодной воды
12. Гильза для защитного термостата 95°C и защитного термостата с
ручным перезапуском на 103°C
13. Теплоизоляция
14. Реле минимального давления теплоносителя
15. Патрубок горячей воды
16. Редукционный конус дымохода
17. Воздухоотводчик
18. Кран для заполнения греющего контура(опция)
19. Штуцер для подключения термоманометра
20. Гильза регулировочного термостата 60 - 90°C
21. Монтажная плита горелки
1
2
3
4
5
6
7
8
9
11
12
14
13
15
16
17
19
18
20
21
