RU • 4
РУССКИЙFRANCAISNEDERLANDSESPANOLITALIANODEUTSCH
664Y2500.B
ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ ОПИСАНИЕ
6. Термоманометр
Показывает температуру теплоносителя и давление в системе
отопления.
Значение температуры не должно превышать 90 °C - если это
произошло, выключите котел и проверьте настройки термостата.
Если неисправность не устранена - обратитесь к вашему сервисному
специалисту.
Значение давления не должно опускаться ниже 1 бар, если это
произошло, пожалуйста, обратитесь к разделу “Давление в системе
отопления” далее в этой инструкции.
7. Индикатор низкого давления первичного (греющего) контура
Если этот индикатор включен, значит в первичном контуре котла
недостаточный объем теплоносителя. Пожалуйста, обратитесь к
разделу “Давление в системе отопления” далее в этой инструкции.
Давление в системе отопления
Время от времени вам может понадобиться увеличить давление
в системе отопления. Значение давления можно проверить по
показаниям термоманометра на панели управления котла.
В случае необходимости дополнить систему отопления
теплоносителем - свяжитесь с вашим сервисным специалистом.
Давление в теплоносителя в первичном контуре должно быть не
менее 1 бар. Пользователю необходимо регулярно проверять
значение давления в системе. Если давление падает ниже 0,5 бар, реле
минимального давления теплоносителя блокирует работу котла, пока
давление в системе не возрастет выше 0,8 бар.

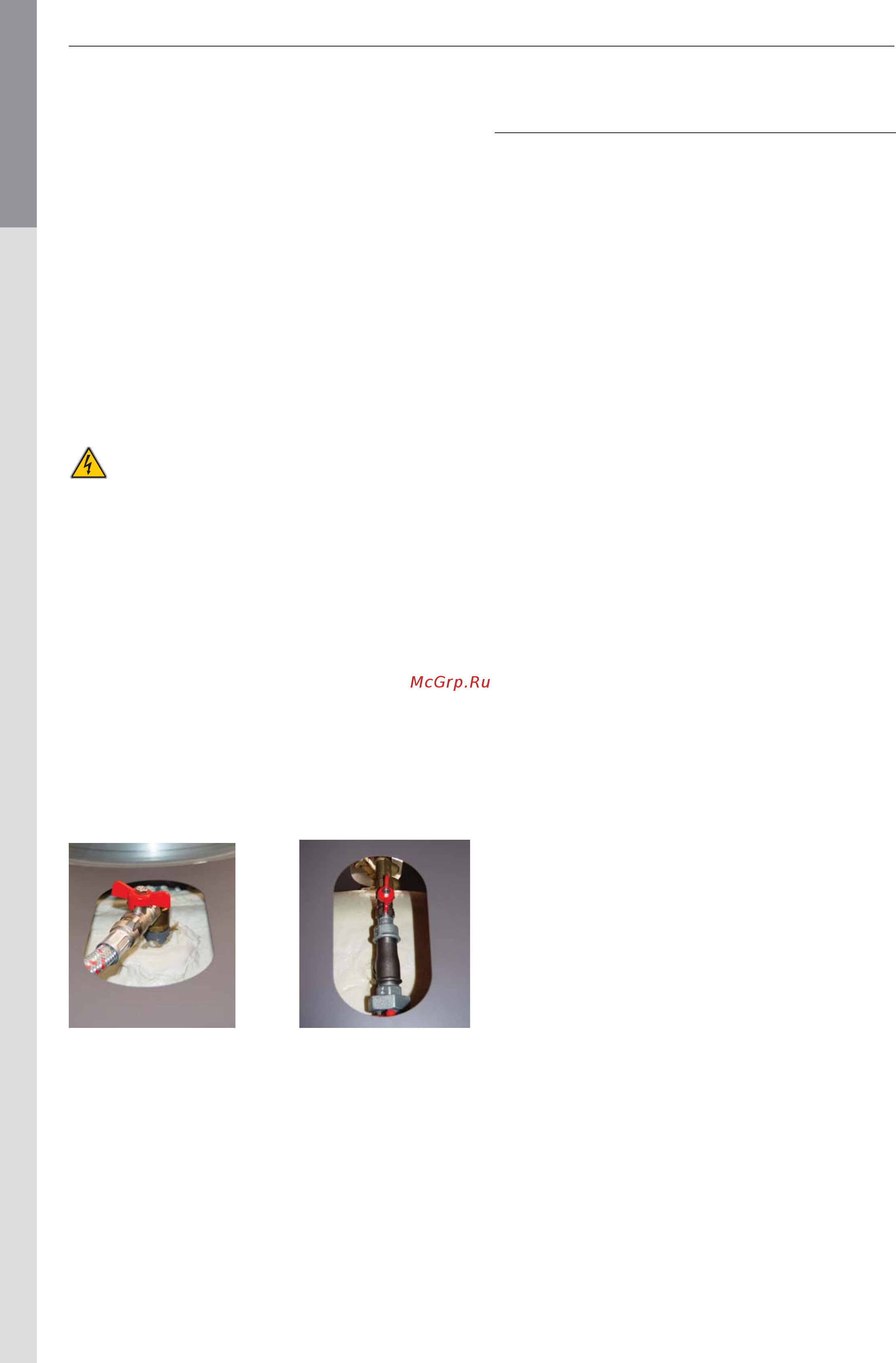

Котлы моделей HeatMaster ® 200 Н / 200 F оснащены специальными
кранами (см. рис. А и В). При заполнении системы убедитесь, что котел
выключен.
Для этого переведите переключатель ВКЛ/ВЫКЛ на панели управления
в положение ВЫКЛ.
Для получения дополнительной информации, обратитесь к вашему
установщику при поставке системы.
Котел оснащен предохранительным клапаном. Если давление в системе
превышает 3 бара, этот клапан открывается, и происходит слив воды из
системы. В этом случае, свяжитесь со специалистом по монтажу.
Рис. А
(передняя сторона)
Рис. В
(задняя сторона)
ПРИНЦИП РАБОТЫ
HeatMaster® это высокопроизводительный отопительный котел, со
встроенным бойлером, выполненным по технологии “Бак в баке”.
Главной частью котла HeatMaster® является цилиндрический бак
из нержавеющей стали с центральным отверстием для дымогарных
труб. Этот бак заключен в емкость (из конструкционной углеродистой
стали)содержащую промежуточный теплоноситель (первичный
контур). Промежуточный теплоноситель омывает камеру сгорания,
расположенную в нижней части котла, и пучок дымогарных труб,
проходящий в центре. Благодаря тому, что внутренний бак полностью
омывается промежуточным теплоносителем, достигается большая
площадь теплопередачи.
Циркуляционный насос, которым оснащен первичный контур,
осуществляет принудительную циркуляцию теплоносителя в контуре
и обеспечивает быстрый нагрев и одинаковую температуру жидкости
во всем его объеме.
Горелка на дизельном топливе или газе нагревает промежуточный
теплоноситель, который передает тепло в бак из нержавеющей стали,
содержащий санитарную воду. Согласно технологии “Бак в баке”
внутренний бак имеет волнообразный профиль стенок и подвешен
внутри внешнего бака на патрубках подачи холодной и горячей воды.
Благодаря волнообразному профилю стенок внутренний бак
расширяется и сжимается в результате циклов нагрева–охлаждения.
Нагреваемая холодная вода не соприкасается с дымогарными
трубами, это защищает внутренний бак от образования накипи.
Эта технология защиты от накипи, совместно с применением
нержавеющей стали позволяет полностью отказаться от защитного
анода.
Котел HeatMaster® имеет неоспоримое преимущество перед
водонагревателями с прямым нагревом санитарной воды, которое
заключается в том, что санитарная вода в котле нагревается от
вспомогательной жидкости (теплоносителя) - это дает возможность
использовать ее в системе отопления.
Установка в каскад двух, трех, четырех и более HeatMaster® позволяет
удовлетворить потребности особо требовательных объектов с
большим потреблением по ГВС и отоплению.
Действительно, при использовании в сочетании с баками-
аккумуляторами HR и Jumbo котел HeatMaster® может обеспечить
даже самые большие потребности в горячей воде.
Стандартное оснащение
Котел HeatMaster 200 в стандартной комплектации включает в себя:
- Переключатель ВКЛ/ВЫКЛ
- Переключатель Зима/Лето
- Регулировочный термостат (60-90 ° C)
- Защитный термостат с автоматическим сбросом (95 ° C)
- Защитный термостат с ручным перезапуском
- Термостат приоритета ГВС
- Циркуляционный насос первичного контура
- Расширительный бак первичного контура
- Предохранительный клапан первичного контура
- Термоманометр
- Дренажный кран
- Тело котла в теплоизоляции из пенополиуретана
Упаковка
Котел HeatMaster поставляется разобранным (в четырех упаковках).
• № 1: Тело котла в теплоизоляции + гидравлические
аксессуары + панель управления.
• № 2: Редукционный конус дымохода.
• № 3: Обшивка котла.
• № 4: Горелка “RIELLO” RG4S 396 T1 (только для HM 200 F).
