ЗАПОЛНЕНИЕ КОНТУРОВ ОТОПЛЕНИЯ И
ГВС
1. Заполните внутренний бак системы ГВС до достижения
рабочего давления.
ВАЖНО
Внутренний бак системы ГВС должен быть
заполнен перед заполнением контура
отопления.
2. Заполнените контур отопления убедившись, что весь
воздух выпущен из котла.
3. Снимите переднюю панель котла.
4. Проверьте электрические соединения обращая особое
внимание на качество соединения на клеммах силовой
цепи.
5. Установите все переключатели на панели управления
в положение ВЫКЛ и установите внутренний магнитно-
тепловой выключатель в положение ВКЛ. Установите
переднюю панель котла.
6. Включите подачу питания на котел во внешнем
электрическом щите.
7. Установите переключатель ВКЛ/ВЫКЛ в положение ВКЛ
и переключатель Зима/Лето в положение "Зима"
8 Дайте поработать насосу несколько минут, далее
переведите переключатель ВКЛ/ВЫКЛ в положение
ВЫКЛ и удалите из насоса воздух, также проверьте, что
воздух удален из системы отопления. Отрегулируйте
давление в соответствии со статической высотой
системы отопления (1 бар = 10 м; 1.5 бар = 15 м) + 0.5
бар.
9. Котел готов к работе. Установите переключатель ВКЛ/
ВЫКЛ в положение ВКЛ, а переключатель Зима/Лето,
переключатели уровней мощности и регулировочный
термостат в необходимое положение.
Через несколько дней эксплуатации мы
рекомендуем вам проверить качество
электрических соединений, а также убедиться
в отсутствии воздуха в системе.
Перед выполнением любых работ по
обслуживанию системы следует отключить
электропитание котла на распределительном
щите котельного помещения.
В качестве теплоносителя допускается
применять только подготовленную воду.
Применение низкозамерзающих
теплоносителей ЗАПРЕЩЕНО!
ВВОД В ЭКСПЛУАТАЦИЮУСТАНОВКА
ЭЛЕКТРИЧЕСКИЕ УСТРОЙСТВА БЕЗОПАСНОСТИ
• Котел должен быть надежно заземлен.
• Электропитание котла должно выполняться через
автоматический выключатель, расположенный во
внешнем электрическом щитке. Это необходимо для
защиты оборудования и позволяет отключать питание
на время проведения обслуживания и других работ на
котле.
В первую очередь убедитесь, что система
соответствует всем современным стандартам.
• Во избежании риска поражения электрическим
током, электрическая схема должна быть оснащена
устройством защитного отключения (УЗО).
• Схема управления защищена автоматическим 3А
выключателем.
• Котел защищен от перегрева с помощью защитного
термостата в тех случаях, если повредится одно из
силовых реле.
СООТВЕТСТВИЕ
Установка должна осуществляться в соответствии с
действующими местными техническими стандартами и
законодательством.
1
4
5
3
2
6

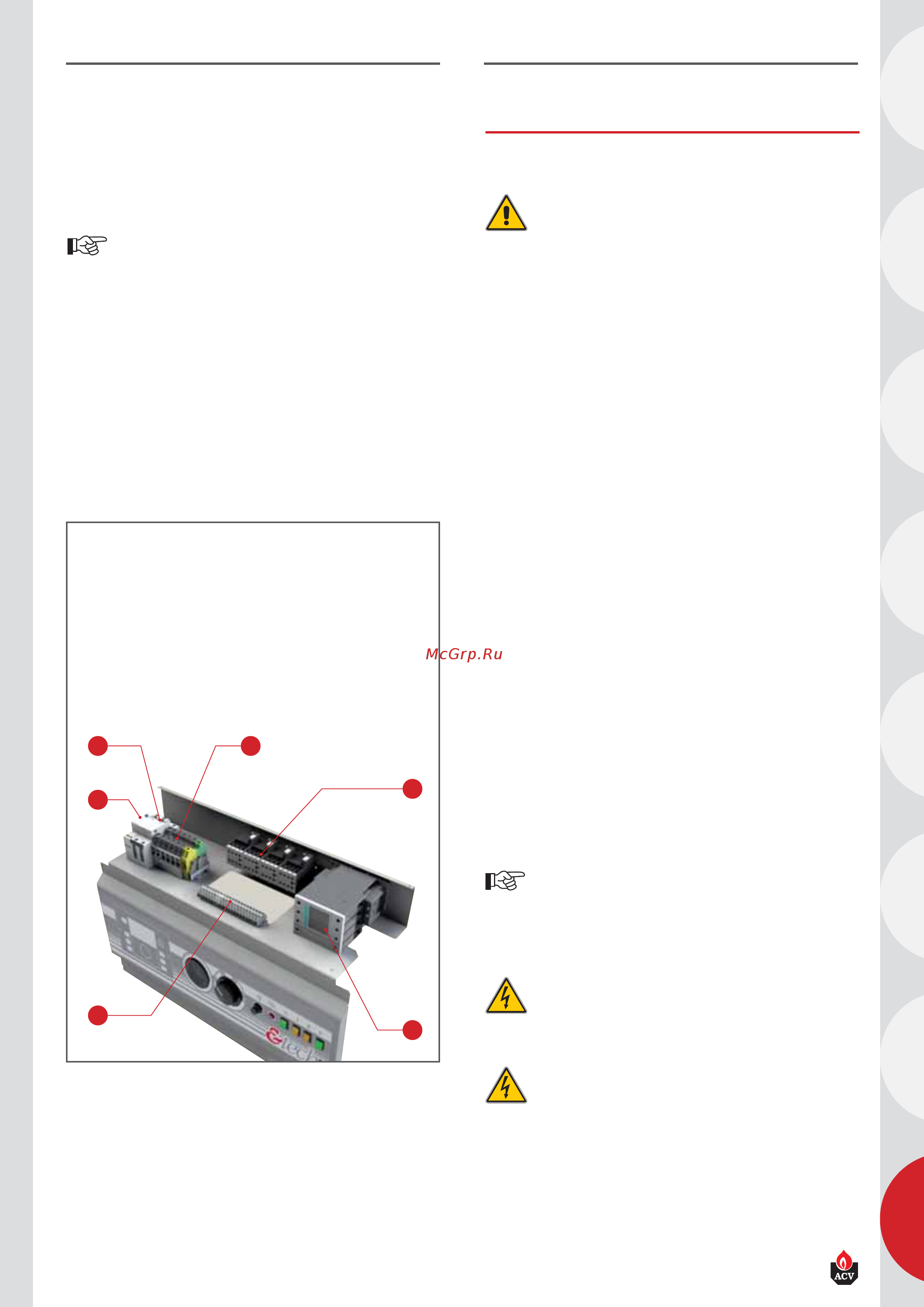

Компоненты панели управления
1. Силовые клеммы
2. Автоматический 3А выключатель
3. Реле времени
4. Внешний выключатель
5. Силовые реле
6. Клеммы схемы управления
