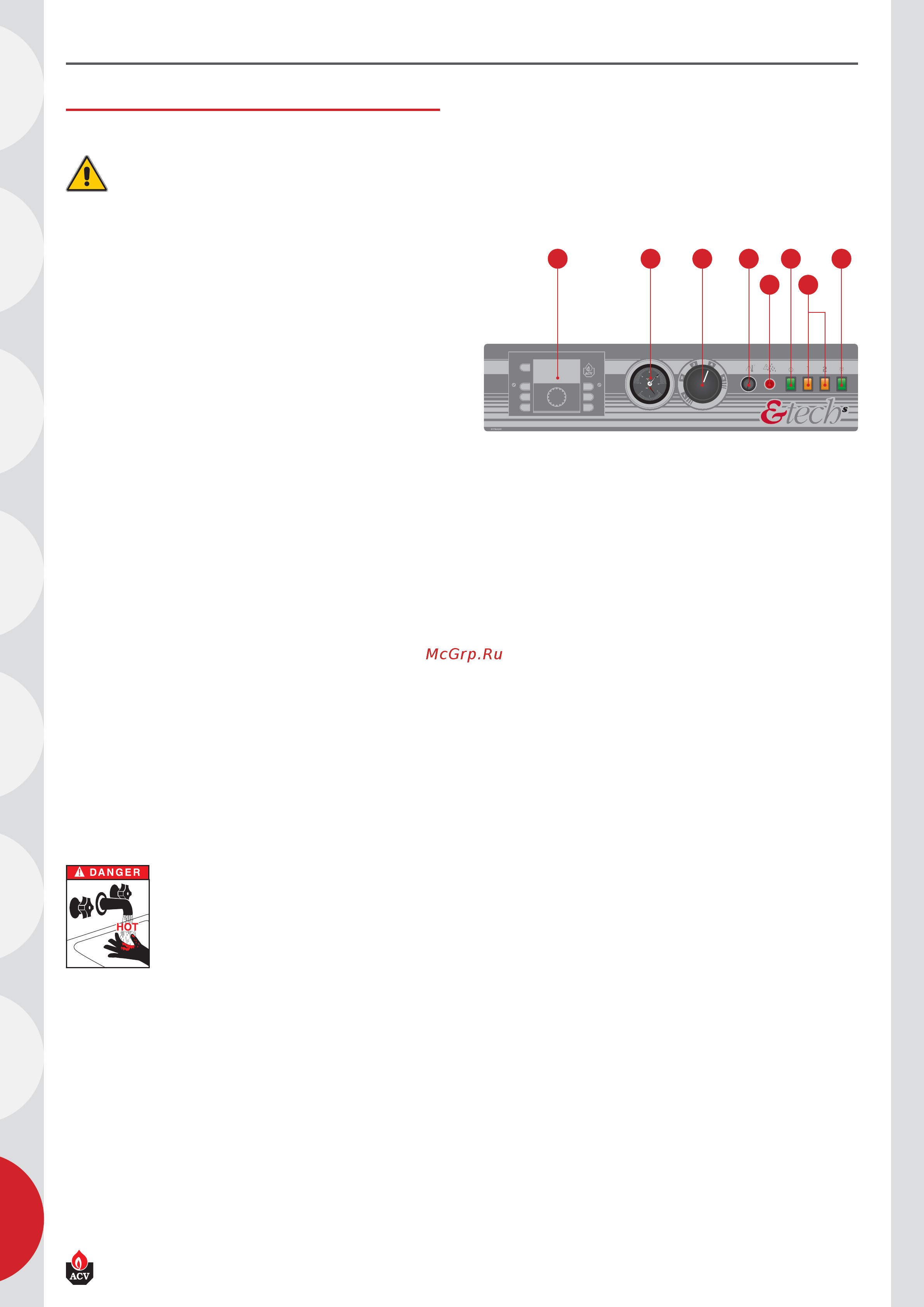

ЭКСПЛУАТАЦИЯ КОТЛА
ОБЗОР ПАНЕЛИ УПРАВЛЕНИЯ
Перед проведением любых работ - отключите
котел от сети электропитания.
1 - Переключатель ВКЛ/ВЫКЛ
Используется для включения и выключения котла.
2 - Переключатели уровней мощности
Панель управления оснащена двумя переключателями,
которые позволяют пользователю выбирать мощность котла
в зависимости от потребностей.
Когда только первый переключатель находится в нажатом
положении, мощности котла ограничивается первым этапом
+/- 1/2 мощности (идеально для летнего времени). Для того,
чтобы котел работал на полную мощность необходимо
чтобы оба переключателя были нажаты.
3 - Переключатель Зима/Лето
Переключатель в положении “Зима”: обеспечивает
функции отопления и ГВС. Переключатель в положении
“Лето”: функция отопления выключена. Активно только
производство горячей воды. Если количество горячей воды
не достаточно, мы рекомендуем установить термостат
(9) на более высокое значение. Когда погода снова станет
холодной, просто активируйте переключатель в положение
"Зима", чтобы задействовать систему отопления.
4 - Термоманометр
Отображает температуру и давление теплоносителя в
контуре отопления.
5 - Регулировочный термостат 60-85° C
Системы центрального отопления, как правило,
предназначены для работы при максимальной температуре
80°C. В условиях эксплуатации при низких температурах,
установка 3-ходового смесительного клапана позволяет
регулировать температуру вручную, или, в случае установки
регулятора - автоматически.
Мы рекомендуем вам установить термостат на максимальное
значение, чтобы добиться наивысшей производительности
по ГВС.
Существует риск получения ожогов!
Санитарная вода во внутреннем баке ГВС может иметь очень
высокую температуру.
В любом необходима установка смесителя на подаче
санитарной горячей воды, температура которой не должна
превышать 60° C.
На каждой точке водоразбора рекомендуется использовать
смеситель или термостатический смесительный клапан.
6 - Предохранительный термостат с ручным
перезапуском
Если температура теплоносителя в котле поднимется выше
103°C, предохранительное устройство выключит котел.
ДАТЧИК ДАВЛЕНИЯ ОТОПИТЕЛЬНОГО КОНТУРА
Данный котел оснащен предохранительным клапаном
отопительного контура (3 бар), а также манометром.
Сначала убедитесь, что вода в системе по-прежнему под
давлением. Когда холодно, и после того, как воздух был
выпущен из сис темы, манометр должен показывать давление
между 1 и 2, в зависимости от высоты здания: (1 бар = 5 м / 1,5
бар = 10 м и 2 бар = 15 м).
Чтобы добавить воду в систему, откройте клапан заполнения.
После заполнения убедитесь, что сливной кран и кран
заполнения системы закрыты. Выпустить воздух из системы
для получения точных показаний давления воды.
7 - Световой индикатор работы котла
Световой индикатор загорается в случае срабатывания
предохранительного термостата или когда давление в котле
опускается ниже необходимого значения.
8 - Климатический контроллер Control Unit
В случае использования климатического контроллера
обратитесь к прилагаемой к устройству инструкции.
Панель управления
1
2
6 3
7
548
RU • 16
664Y4600 • D
