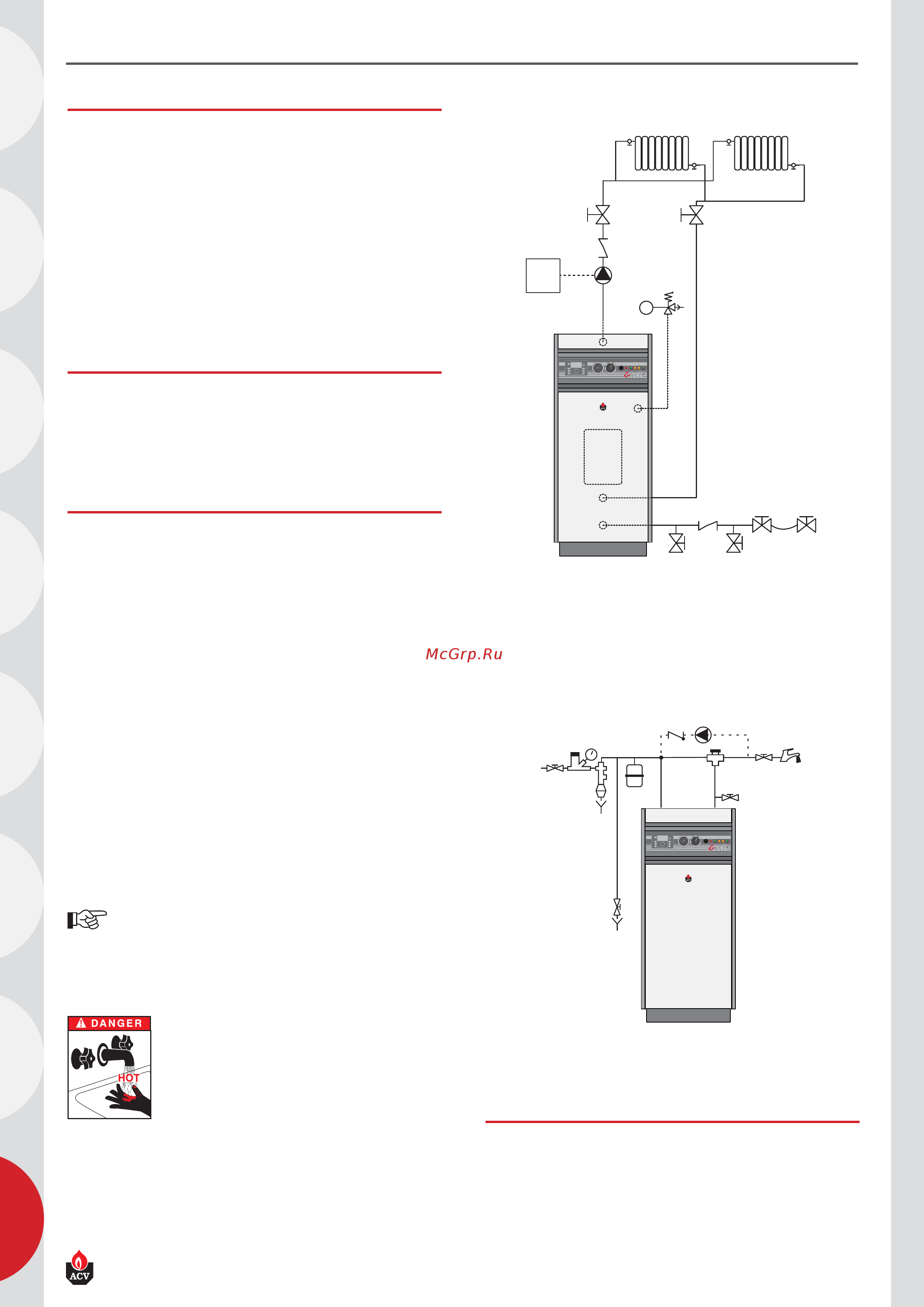

ACV E-TECH S 160 [12/17] Обслуживание
![ACV E-TECH S 160 [12/17] Обслуживание](/views2/1249968/page12/bgc.png)
Слив теплоносителя
Слив воды из внутреннего бака ГВС
Y
Y
11
5
2
B
A
C
D
RU • 12
664Y4600 • D
ENFRRU PL DE IT ES NL
ОБСЛУЖИВАНИЕ КОТЛА
1. Установите переключатель ВКЛ/ВЫКЛ на панели
управления в положении ВЫКЛ и отключите питание на
распределительном щитке котельной.
2. Снимите переднюю и верхнюю панели и проводить
визуальный осмотр котла глядя на предмет утечек воды.
3. Проверьте проводку на предмет любых признаков
перегрева.
4 . Убедитесь, что винты на колодке затянуты.
5. Установите переднюю и верхнюю панель обратно.
6. Включите котел.
ОБСЛУЖИВАНИЕ ПРЕДОХРАНИТЕЛЬНЫХ
УСТРОЙСТВ
1. Убедитесь, что термостаты и предохранительные
устройства работают нормально.
2. Проверьте предохранительные клапаны на контурах
отопления и ГВС.
СЛИВ
СЛИВ ТЕПЛОНОСИТЕЛЯ (ОТОПИТЕЛЬНЫЙ КОНТУР):
1. Отключите питание котла на распределительном щитке
котельной.
2. Закройте запорный кран (1).
3. Присоедините шланг к сливному крану (2) и убедитесь,
что он правильно подключен.
4. Откройте сливной кран и позвольте горячей воде
слиться в канализацию. Для беспрепятственного слива
теплоносителя откройте клапан для выпуска воздуха.
5. После окончания слива, установите сливные краны в
первоначальное положение и отрегулируйте давление
в системе - статическое давление + 0,5 бар.
СЛИВ ВОДЫ ИЗ ВНУТРЕННЕГО БАКА ГВС:
1. Отключите питание котла на распределительном щитке
котельной.
2. Закройте краны (A) и (B).
3. Откройте краны (C) и (D) (сначала C, затем D).
4. Позвольте воде слиться.
5. После окончания слива, установите краны в
первоначальное положение
Для бесприпятственного слива воды из бака
ГВС, клапан (C) должен быть расположен на
уровне земли.
Существует риск ожога горячей водой!
РЕКОМЕНДАЦИИ
ACV рекомендует производить обслуживание котлов не
реже одного раза в год.
Работы по обслуживанию должны проводиться
компетентным специалистом.
