ACV E-TECH S 160 [14/17] Описание
![ACV E-TECH S 160 [14/17] Описание](/views2/1249968/page14/bge.png)

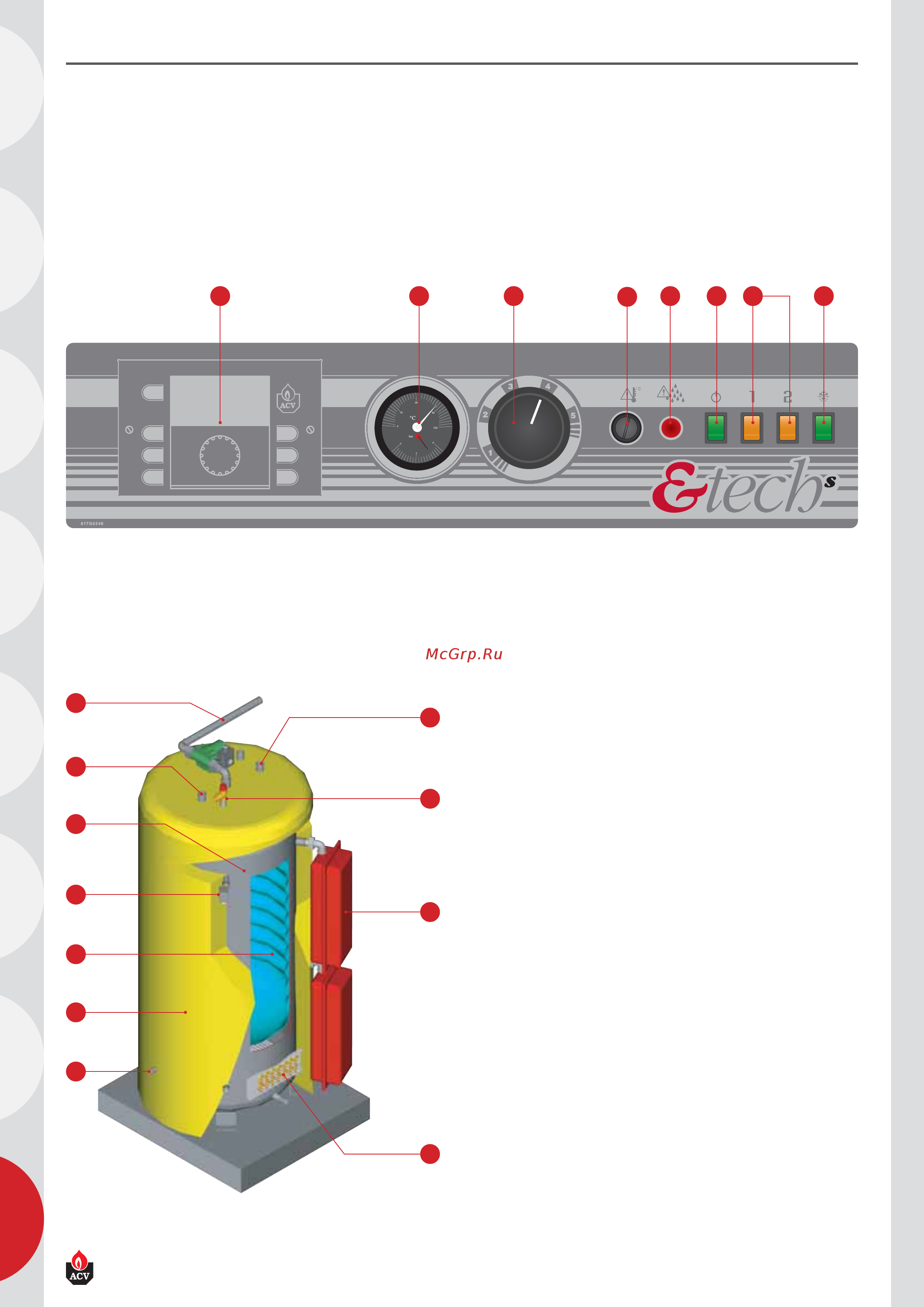

Котел в разрезе
1
7
11
8
6
10
5
2
9
3
4
ПАНЕЛЬ УПРАВЛЕНИЯ
1 - Переключатель Вкл/Выкл
2 - Переключение уровней мощности
3 - Переключатель Зима/Лето
4 - Термоманометр
5 - Регулировочный термостат от 60 до 85 °C
6 - Предохранительный термостат
7 - Световой индикатор работы котла
8 - Климатический контроллер Control Unit (опция)
Панель управления
1 274 38 5
6
RU • 14
664Y4600 • D
ENFRRU PL DE IT ES NL
ОПИСАНИЕ
1. Подающая линия теплоносителя
2. Выход горячей санитарной воды
3. Расширительный бак
4. Группа ТЭН
5. Возврат линия теплоносителя
6. Внутренний бак из нержавеющей стали
7. Внешний бак из углеродистой стали
8. Реле минимального давления теплоносителя
9. Предохранительный клапан (3 бар)
10. Теплоизоляция из полиуретана (70 mm)
11. Вход холодной санитарной воды
