ACV E-TECH S 160 [3/17] Установка
![ACV E-TECH S 160 [3/17] Установка](/views2/1249968/page3/bg3.png)
Y
Y
2
3
4
8
8
7
5
9
1
Y
Y
2
3
4
88
6
5
9

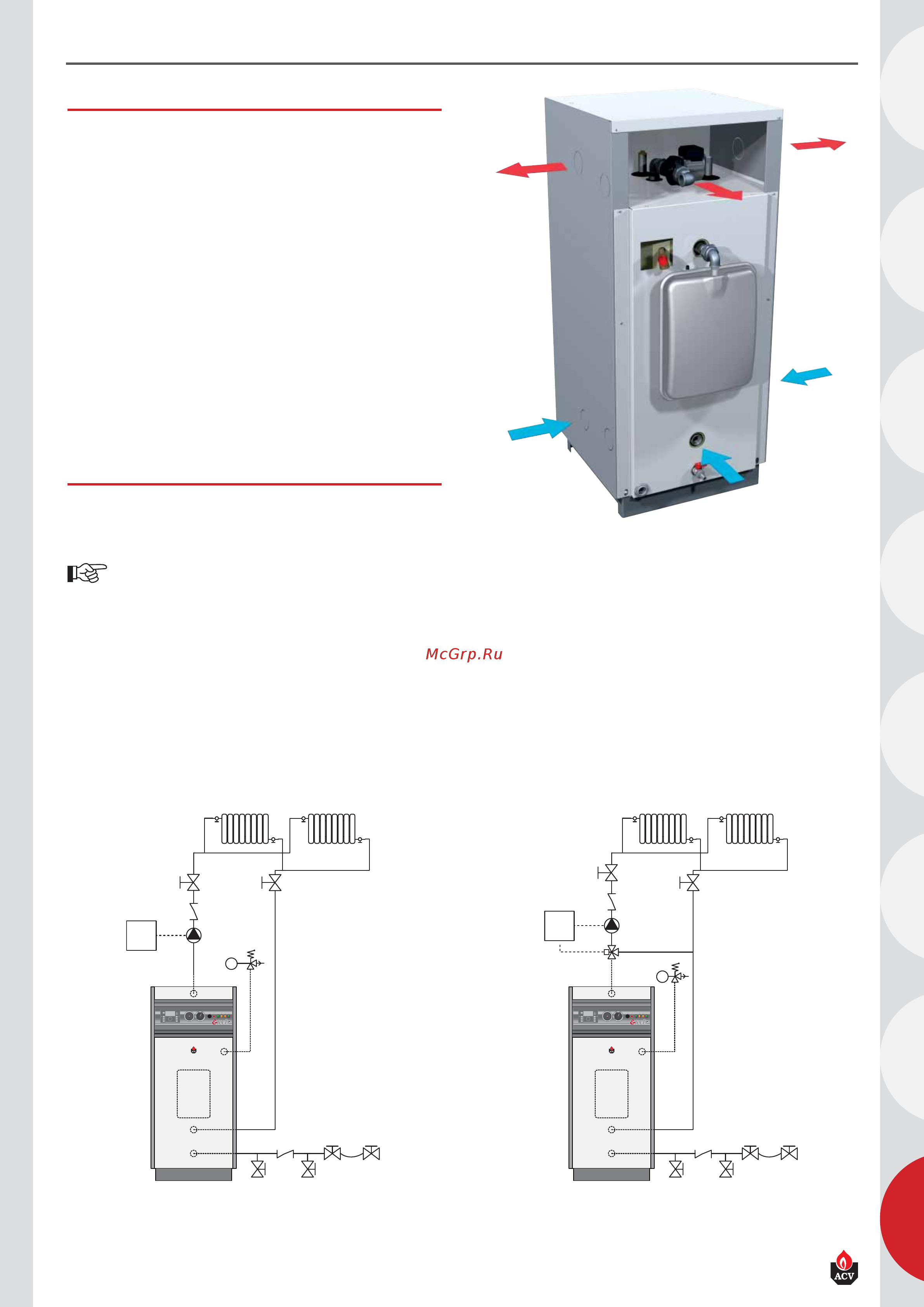

Гидравлическая схема. Управление отопительным
контуром с помощью комнатного термостата.
Гидравлическая схема. Управление отопительным
контуром с помощью климатического контроллера
RU • 3
664Y4600 • D
ENFRRU PL DE IT ES NL
ПОМЕЩЕНИЕ КОТЕЛЬНОЙ
ДОСТУП К ОБОРУДОВАНИЮ
Помещение котельной должно быть достаточно просторным
для обеспечения безприпятственного доступа к котлу.
Кроме того, вокруг прибора рекомендуются следующие
минимальные расстояния:
- спереди: 500 мм
- сверху: 300 мм
- со стороны подключения к системе отопления:
150мм
Данный котел может быть подключен к системе отопления с
трех разных сторон.
ОСНОВАНИЕ
Котел должен быть установлен на основание из негорючих
материалов.
ПОДКЛЮЧЕНИЕ К СИСТЕМЕ ОТОПЛЕНИЯ
Сливной кран (9) и предохранительный клапан (2) должны
быть подключены к сливу в канализацию.
Котел оснащен расширительным баком
объемом:
• 12 л для моделей E-Tech S 160 и 240.
• 2 x 8 л для модели E-Tech S 380.
Если объема расширительного бака
недостаточно для вашей системы отопления,
необходимо установить дополнительный
расширительный бак.
Котел оснащен предохранительным клапаном
на 3 бар.
1. 3-хходовой смесительный клапан
2. Предохранительный клапан (3 бар) с манометром
3. Циркуляционный насос
4. Обратный клапан
5. Расширительный бак
6. Комнатный термостат
7. Климатический контроллер Control Unit (опция)
8. Запорный кран
9. Дренажный кран
УСТАНОВКА
Гидравлические присоединения
