Установка оборудования
1
Каскадный коллектор дымовых газов Logano plus GB312 - Оставляем за собой право на изменения!3
1 Установка оборудования
Каскадный коллектор дымовых газов может
монтироваться в одном из двух противоположных
направлений (независимо от направления трубного
каскадного соединения). При этом нужно
выдерживать минимальные расстояния. При
уменьшении этих расстояний будет затруднен
доступ к котлу.
Монтажная поверхность или фундамент должны
выдерживать нагрузку, быть ровными и
горизонтальными.
Выровняйте отопительные котлы по горизонтали и
вертикали
.
Таб.1 Габаритные размеры (мм)
* Мощности котлов складываются
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
вследствие замерзания установки.
Котлы должны быть установлены в
защищенном от холода помещении.

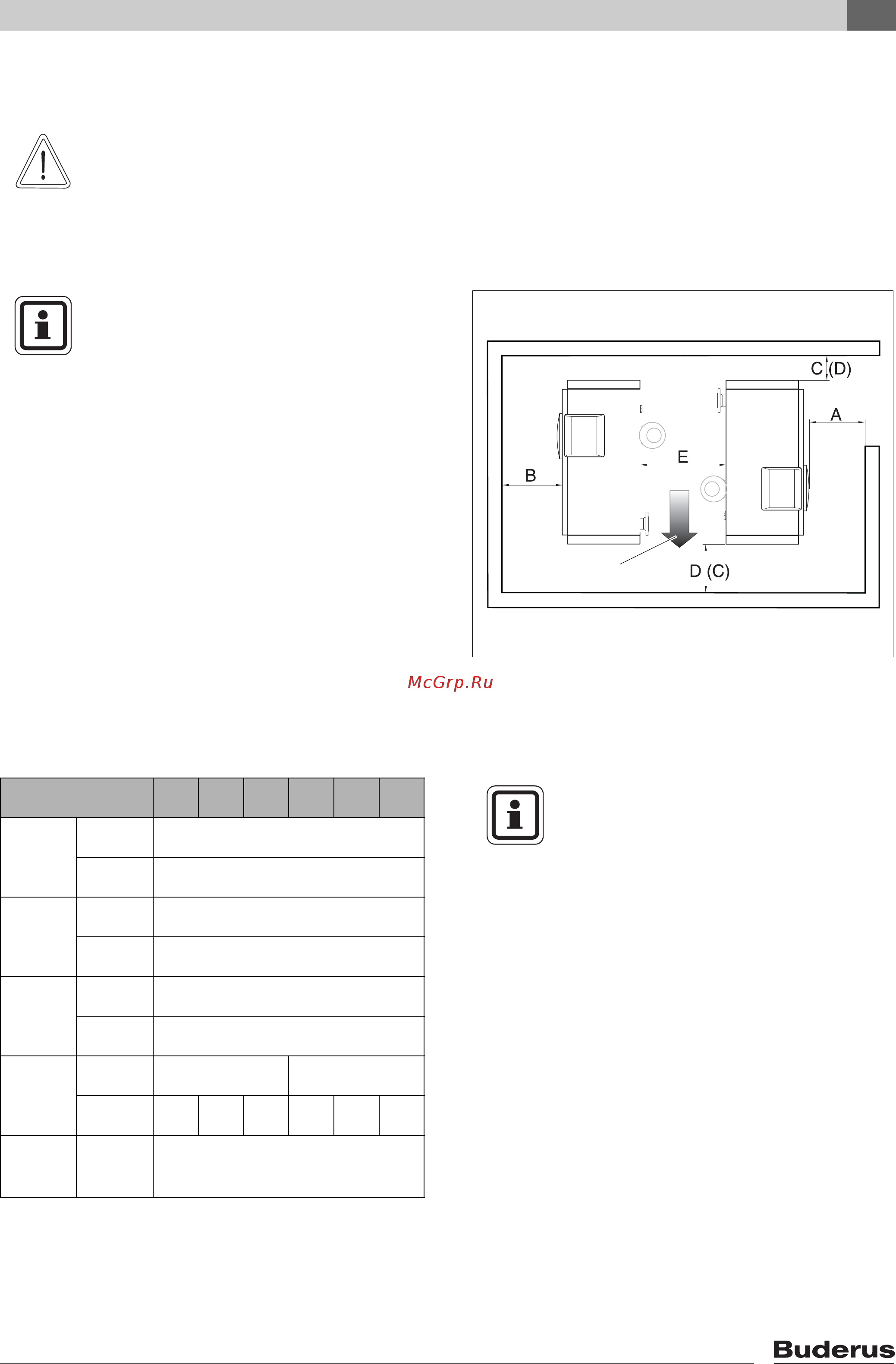

Рис. 1 Установка оборудования
Поз. 1: пример для указанного направления трубного
соединения
( ) Значения в скобках даны для монтажа трубного соединения
в противоположном направлении.
1
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Из-за сварочных работ рекомендуется
монтировать каскадное соединение
труб для воды до монтажа коллектора
дымовых газов!
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Учтите, что при установке запорных
вентилей в подающую (VK) и обратную
(RK) линии, монтажный размер Е
увеличится по сравнению со
значением, приведенным в таб.2,
стр.4 (см. инструкцию по монтажу
каскадного трубного соединения
Logano plus GB312).
При необходимости оставьте место
для дополнительного оборудования.
Выполняйте требования инструкции по
монтажу и техническому
обслуживанию отопительного котла.
Типоразмер котла,
кВт:
180* 240* 320* 400* 480* 560*
A (мм) рекоменду
емое
700
минималь
ное
500
B (мм) рекоменду
емое
700
минималь
ное
500
C (мм) рекоменду
емое
500
минималь
ное
100
D (мм) рекоменду
емое
700 900
минималь
ное
550 550 500 700 650 600
E (мм)
см. рис.2, рис.3 и
приведенное здесь указание для
потребителя.
