Установка оборудования
1
Каскадный коллектор дымовых газов Logano plus GB312 - Оставляем за собой право на изменения!4

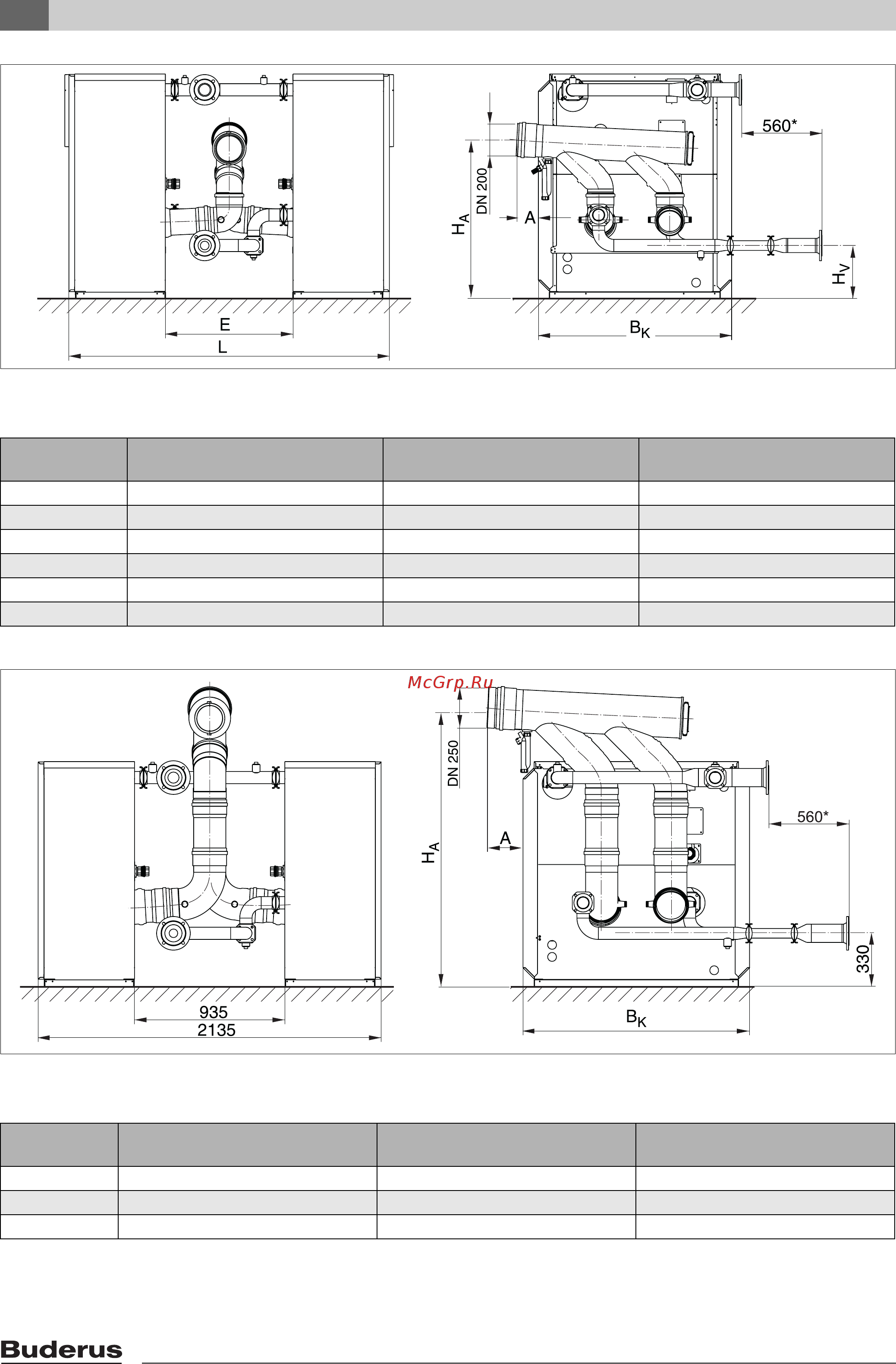

Рис. 2 Размеры каскадного коллектора дымовых газов котла GB312 (180 - 320 кВт)
* при установке насоса
Типоразмер
котла
2 x 90 кВт (2 x 4 секц.) 2 x 120 кВт (2 x 4 секц.) 2 x 160 кВт (2 x 5 секц.)
E 642 642 795
L 1842 1842 1995
B
K
994 994 1202
H
V
339 339 330
A 176 176 125
H
A
980 980 989
Таб.2 Размеры каскадного коллектора дымовых газов GB312 (мм)
Рис. 3 Размеры каскадного коллектора дымовых газов котла GB312 (400 - 560 кВт)
* при установке насоса
Типоразмер
котла
2 x 200 кВт (2 x 6 секц.) 2 x 240 кВт (2 x 7 секц.) 2 x 280 кВт (2 x 8 секц.)
B
K
1202 1410 1410
A 210 157 106
H
A
1727 1732 1727
Таб.3 Размеры каскадного коллектора дымовых газов GB312 (мм)
