Монтаж коллектора дымовых газов
3
Каскадный коллектор дымовых газов Logano plus GB312 - Оставляем за собой право на изменения!8
3.2 Монтаж коллектора дымовых газов на установке с двумя котлами 400,
480 или 560 кВт
z Смажьте трубы (рис.9, поз.4) в местах
соединений антифрикционной смазкой и
вставьте их в предназначенные для них места на
обоих котлах.
z Нанесите смазку на отводы 87° (рис.9, поз.5) в
местах соединений и наденьте на трубы (рис.9,
поз.4) (муфтой вверх).
z Нанесите смазку на трубы (рис.9, поз.3) и
установите на установленные
ранее отводы 87°
(рис.9, поз.5).
z Нанесите смазку на отводы 45° (рис.9, поз.2) в
местах соединений и наденьте их на два нижних
патрубка коллектора дымовых газов (рис.9,
поз.1).
z Наденьте отводы 45° (рис.9, поз.2) коллектора
(рис.9, поз.1) на установленные ранее трубы
(рис.9, поз.3).
z Закрепите коллектор дымовых газов, используя
подходящие хомуты
, перфорированную ленту и
подвески (крепеж заказчика; см рис. 10).

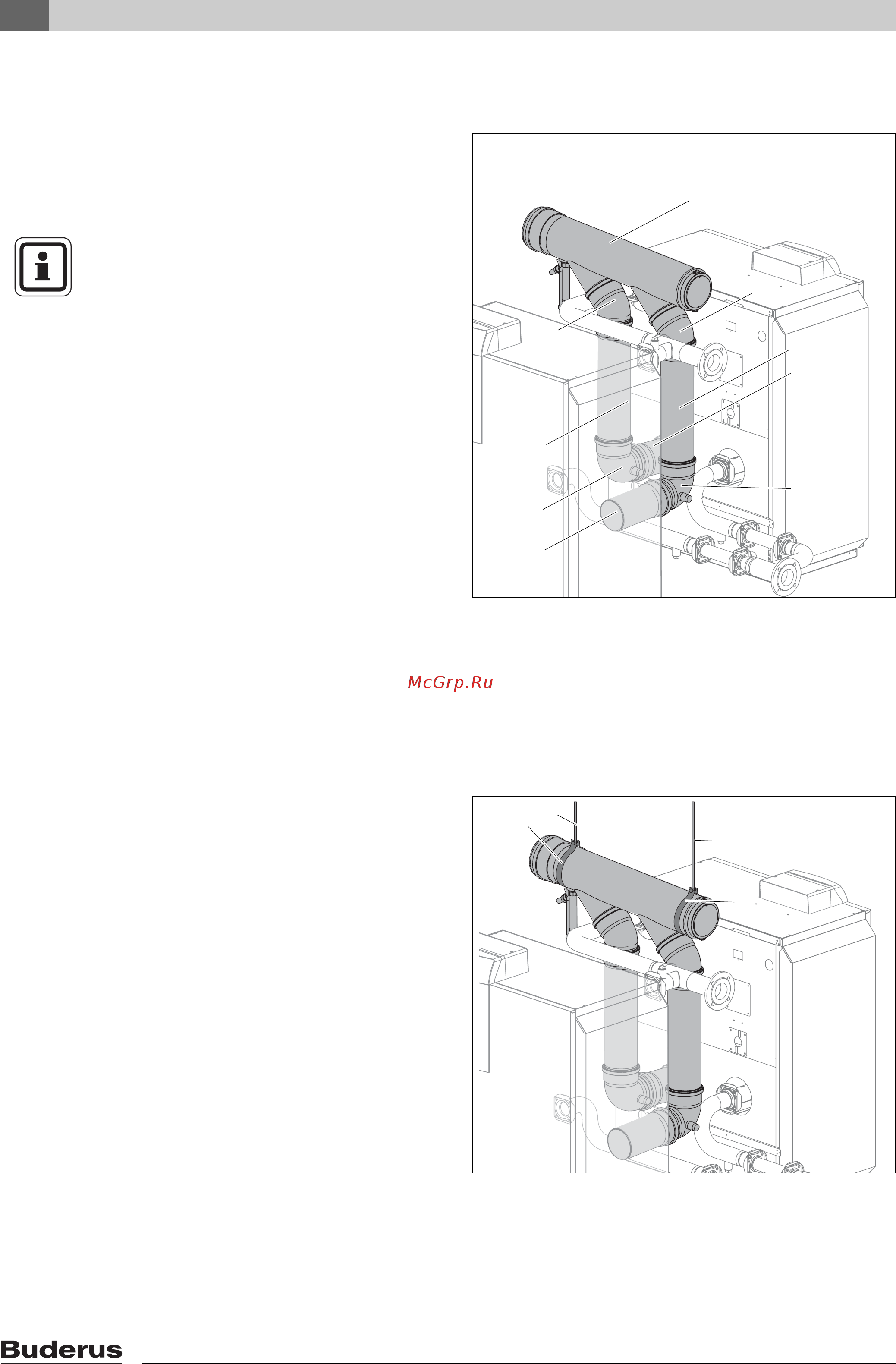

Рис. 9 Монтаж дымовых труб на установке с двумя
котлами 400,480 или 560 кВт
Поз. 1: коллектор дымовых газов
Поз. 2: отвод 45°
Поз. 3: труба (длина 300 мм)
Поз. 4: труба (длина 150 мм)
Поз. 5: отвод 87°
Рис. 10 Пример крепления коллектора дымовых газов
на установке с двумя котлами 400,480 или 560
кВт
Поз. 1: подвеска с резьбой (заказчика)
Поз. 2: хомут (заказчика)
4
2
4
5
4
2
5
1
3
3
1
2
1
2
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Если на трубопроводах отопительных
котлов установлены запорные
вентили, то трубу (рис.7, поз.4) на
обоих котлах нужно удлинить на
величину монтажного размера
запорного вентиля. Дополнительные
трубы поставляются вместе с
запорными вентилями.
