Монтаж коллектора дымовых газов
3
Каскадный коллектор дымовых газов Logano plus GB312 - Оставляем за собой право на изменения!6
3 Монтаж коллектора дымовых газов
Из-за сварочных работ рекомендуется монтировать
каскадное соединение труб для воды до монтажа
коллектора дымовых газов!

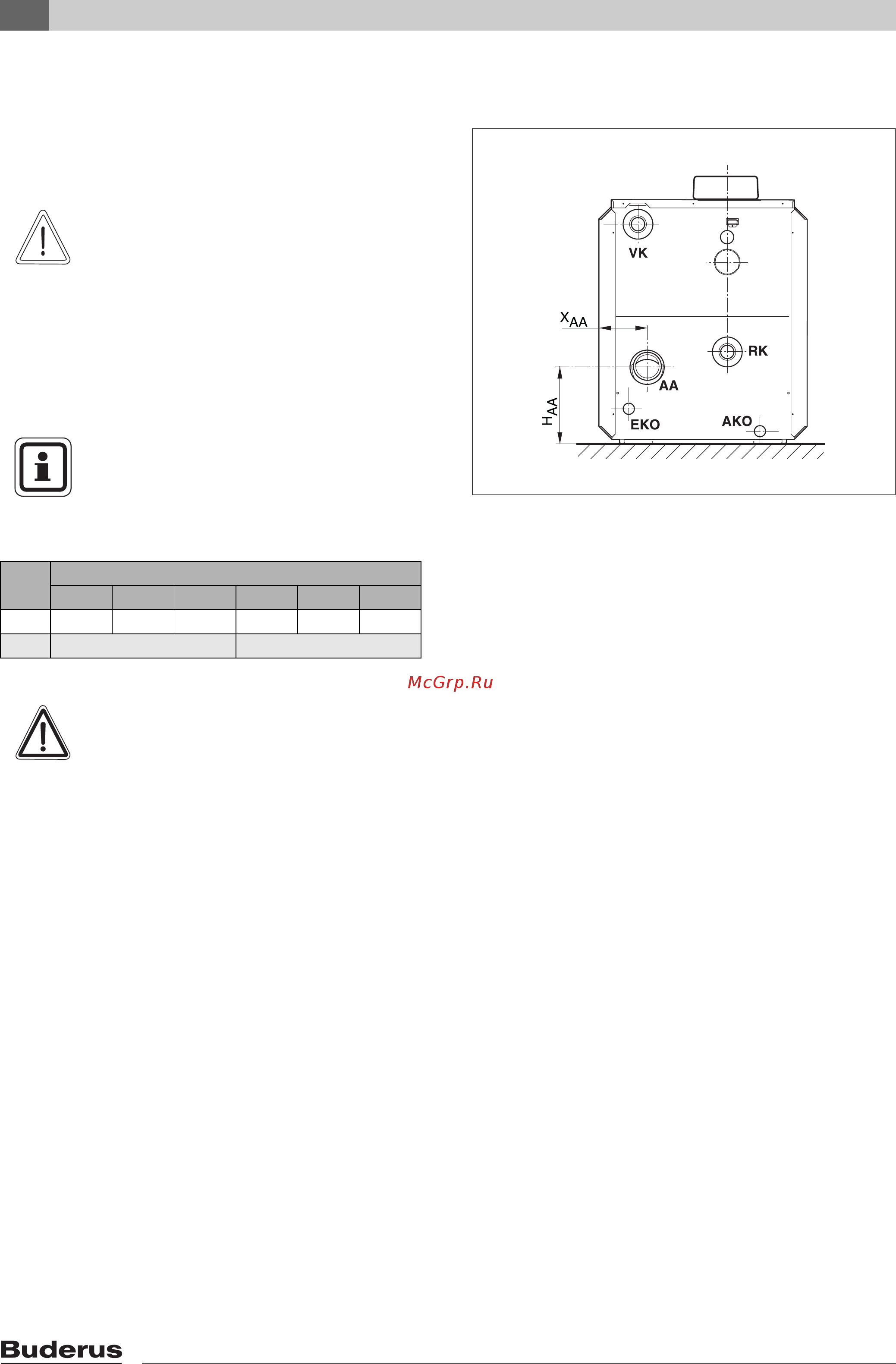

Рис. 6 Подключение котла Logano GB312
Экспликация рис.6
AA = подключение канала дымовых газов
EKO = вход конденсата
(вход из отводов)
AKO = выход конденсата
VK = подающая линия котла
RK = обратная линия котла
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
из-за неправильного монтажа или
эксплуатации.
Выполняйте рекомендации инструкции
по монтажу и техническому
обслуживанию, а также инструкции по
эксплуатации отопительного котла.
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Все подключения должны
производиться только в указанных на
рис.6 местах.
Типоразмер котла
90 - 4 120 - 4 160 - 5 200 - 6 240 - 7 280 - 8
X
AA
332 332
384
436
488
540
H
AA
470 495
Таб.6 Размеры к рис.6 (мм)
ПРЕДУПРЕЖДЕНИЕ!
ОПАСНОСТЬ ОТРАВЛЕНИЯ
выходящими дымовыми газами.
Слабое крепление может привести к
повреждению канала дымовых газов.
z Устанавливайте коллектор
дымовых газов, трубы и отводы без
напряжения, используйте для их
крепления подходящие хомуты,
перфорированную ленту и
подвески.
