Монтаж коллектора дымовых газов

Каскадный коллектор дымовых газов Logano plus GB312 - Оставляем за собой право на изменения!9

3.3 Прокладка конденсатопроводов

z Прикрутите сифон (рис.11, поз.1) с уплотнением

к коллектору дымовых газов.

z Проложите гофрированный шланг (рис.11,

поз.5) от тройника (рис. 11, поз.3) к сифону и

закрепите хомутом.

z Соедините второй тройник (рис. 11, поз.3)

шлангом (рис.11, поз.6) с первым тройником

(см. рис.11) и закрепите его хомутами.

z Отрежьте два других шланга для

конденсата

(рис. 11, поз.2) в соответствии с расстояниями

до котлов, согласно рис.11 соедините тройники с

сифонами котла (рис.11, поз.4) и затем

закрепите хомутами.

z Подключите тройник к сливному трубопроводу

или к устройству нейтрализации

(дополнительный заказ).

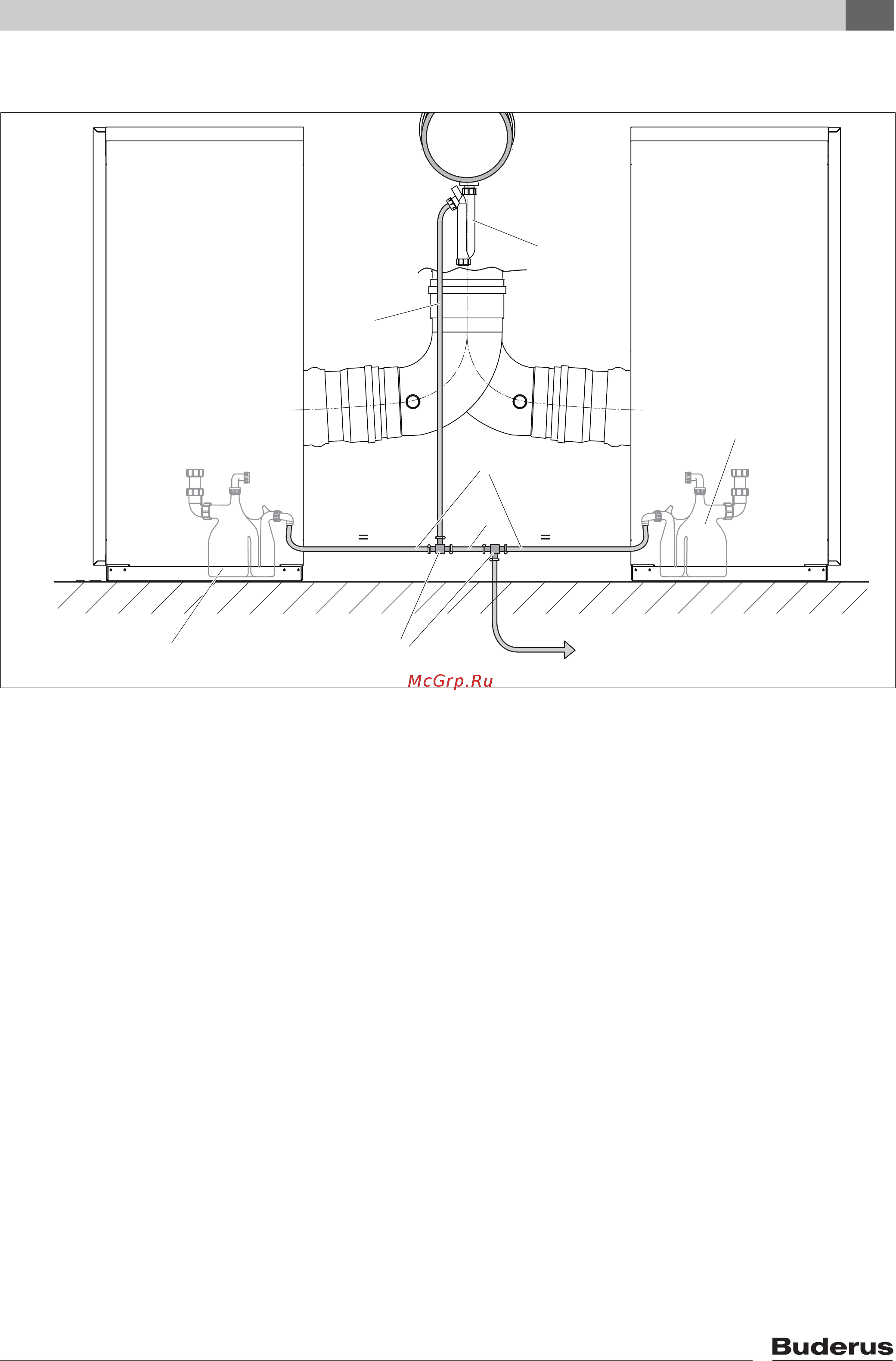

Рис. 11 Конденсатопровод (схематичное изображение)

Поз. 1: сифон коллектора дымовых газов

Поз. 2: шланг для конденсата 3 м (укоротите в

зависимости от расстояния между котлами)

Поз. 3: тройник и шланговые хомуты

Поз. 4: сифон котла

Поз. 5: гофрированный шланг, 1,5 м (входит в

поставляемый комплект коллектора дымовых

газов)

Поз. 6: шланг для конденсата 0,1 м

в слив

или к устройству нейтрализации

(по дополнительному заказу)
