Монтаж отопительного котла
6
Специальный газовый отопительный котел Logano G334 WS - Оставляем за собой право на изменения!
25
z Закрепите обе боковые стенки двумя винтами
внизу и одним винтом на задней стороне котла
(рис. 14, поз.3).
z Теплоизоляцию промежуточной стенки на
передней стороне котла вверху уложите так,
чтобы ткань была наружу.
z Если боковые крюки (рис.14,поз.2) передней
крышки котла не вставляются, то подогните их
плоскогубцами и вставьте сзади в
удлиненные
отверстия в отбортовке боковых стенок.
z Прикрепите оба задних язычка (рис. 14, поз.1)
передней крышки двумя саморезами к задним
стенкам.

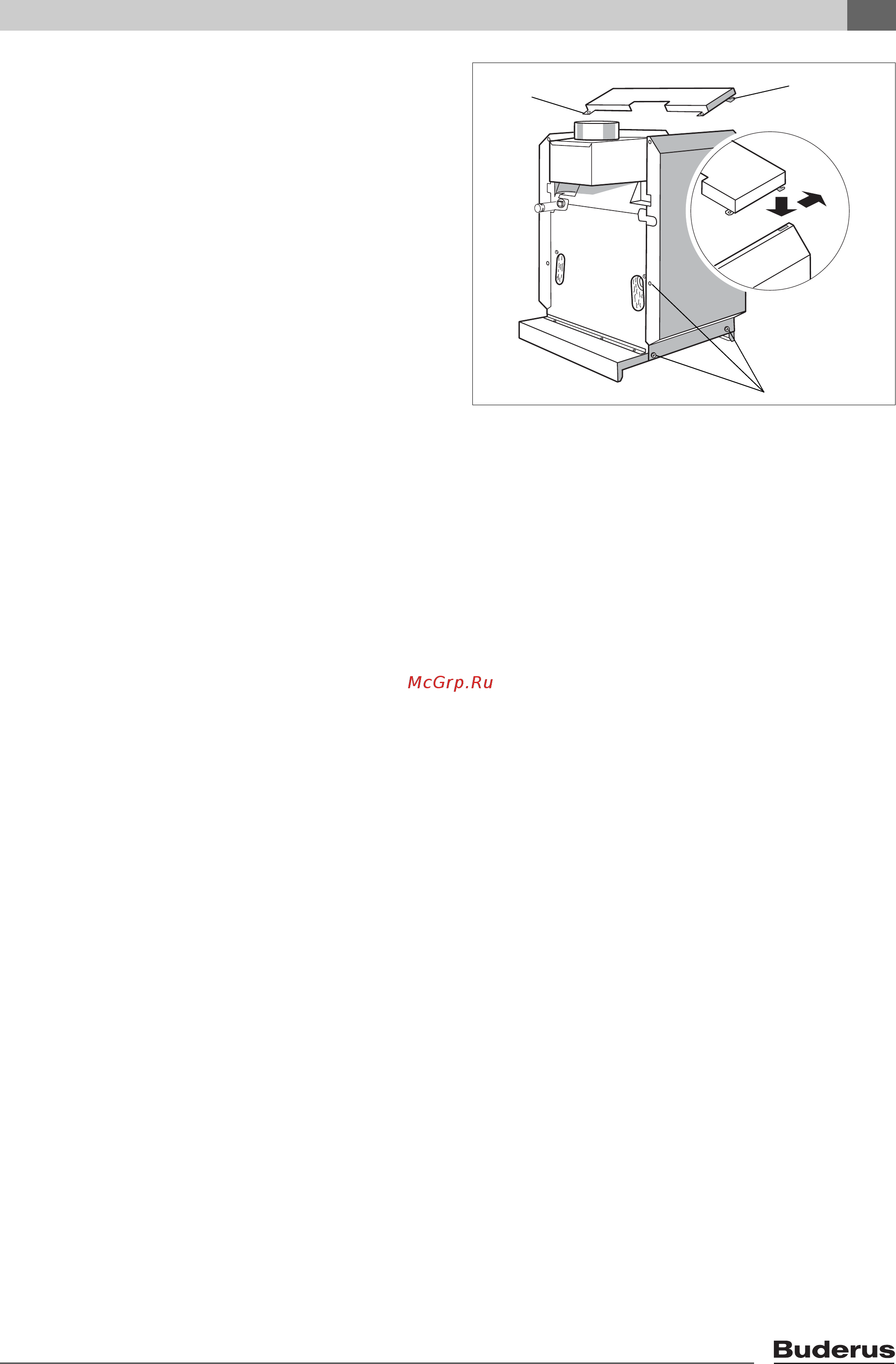

Рис. 14 Боковые стенки и верхняя крышка котла
Поз.1: задний язычок
Поз.2: боковой крюк
Поз.3: винты крепления боковой стенки
3
1
2
