Монтаж отопительного котла
6
Специальный газовый отопительный котел Logano G334 WS - Оставляем за собой право на изменения!
31
6.7.2 Установка датчика температуры
дымовых газов
z Установите датчик температуры дымовых газов в
крепежную планку.
z Закрепите двумя винтами крепежную планку с
датчиком на внутренней стороне прерывателя
тяги или на установке с двумя котлами на
внутренней стороне сборного канала.
Активная часть в середине датчика должна быть
расположена по центру дымовой трубы
(рис.22ирис.23).
Дополнение на заводской табличке
Если установка с одним или с двумя котлами
работает с системой контроля дымовых газов, то к
обозначению исполнения BS на заводской табличке
нужно добавить несмываемую надпись: B
11BS
.

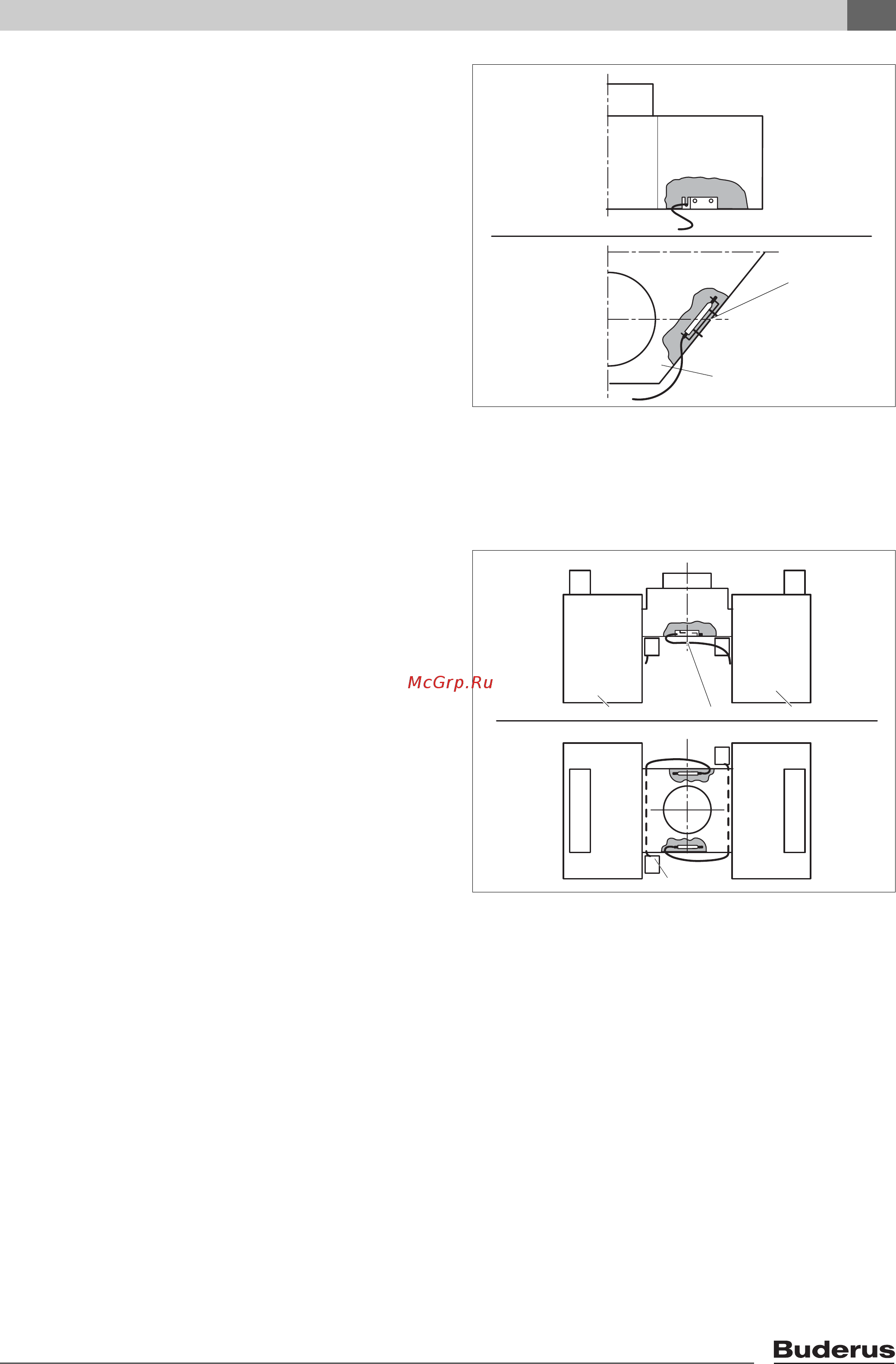

Рис. 22 Датчик температуры дымовых газов
Logano G334 WS
(A = вид сзади; B = вид сверху)
Поз.1: центральная ось дымовой трубы
Поз.2: левая задняя стенка прерывателя тяги (если
смотреть со стороны котла)
1
2
A
B
Рис. 23 2 системы AW 50 на установке с двумя котлами
Logano G334 WS
(A = вид сбоку; B = вид сверху)
Поз.1: котел 2
Поз.2: центр сборного канала
Поз.3: котел 1
Поз.4: блок управления AW 50
-
4
1
2
3
A
B
