Осмотр и техническое обслуживание отопительного котла
9
Специальный газовый отопительный котел Logano G334 WS - Оставляем за собой право на изменения!
52
9.3.2 Проведение испытания на герметичность
z Закройте газовый запорный кран.
z Отверните на два оборота запорный винт
контрольного ниппеля.
z Наденьте измерительный шланг U-образного
манометра на контрольный ниппель.
z Откройте газовый запорный кран, определите по
манометру и запишите давление.
z Закройте газовый запорный кран и через одну
минуту определите по манометру падение
давления.
По
определенному таким образом падению
давления за минуту и по контрольному объему
(V
контр.
), пользуясь приведенной ниже диаграммой
(рис. 45), выясните, может ли еще использоваться
эта газопроводная арматура.

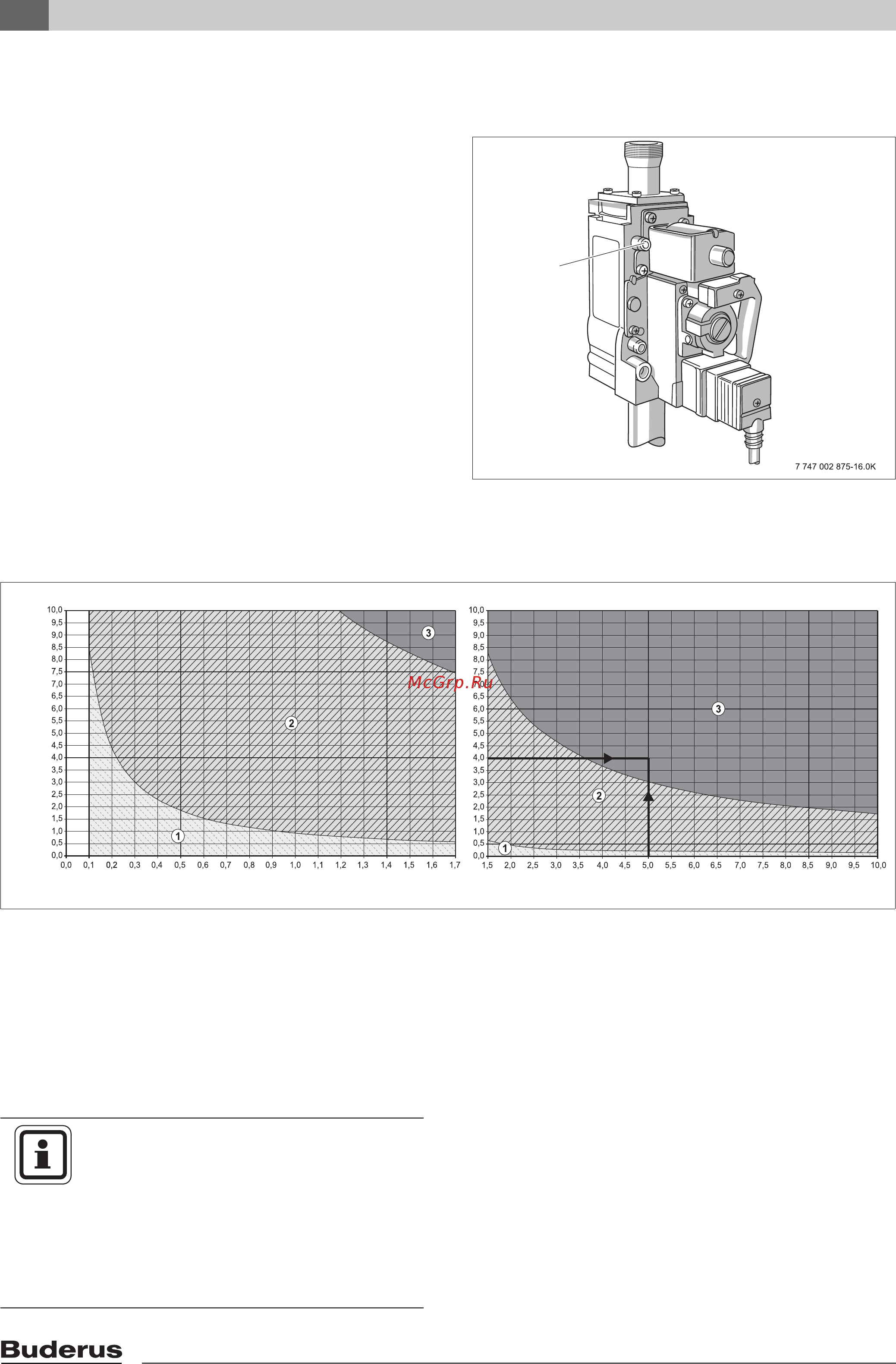

Рис. 44 Проверка внутренней герметичности
Поз. 1: контрольный ниппель
1
Рис. 45 Допустимое падение давления за одну минуту для контроля внутренней герметичности при наличии давления газа
(для контрольного объема (V
контр.
) 0,1 л - 10,0 л)
Область 1 "арматура герметичная" = действует для новых систем
Область 2 "арматура достаточно герметичная" = арматура применяется без ограничений
Область 3 "арматура негерметичная" = арматура не допускается к использованию >> проведите проверку,
как указано далее
Пример пользования диаграммой: Контрольный объем (V
контр.
) 5 литров и потери давления 4 мбар/мин = область 3
"арматура негерметичная" = арматура не допускается к использованию >> проведите проверку, как указано далее
Падение давления за одну минуту, мбар
Контрольный объем, л
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Если при контрольном объеме (V
контр.
)
<1 л определено сильное падение
давления >10 мбар/мин., то нужно
увеличить контрольный объем (V
контр.
).
Для этого нужно добавить трубопровод
до следующего запирающего устройства
и повторить проверку с новым
контрольным объемом (V
контр.
).
