4 Монтаж
Logano SK655/SK755 – 6 720 806 818 (2013/10)
21
▶ Закрепите цоколь системы управления двумя
самонарезающими винтами на кронштейне.

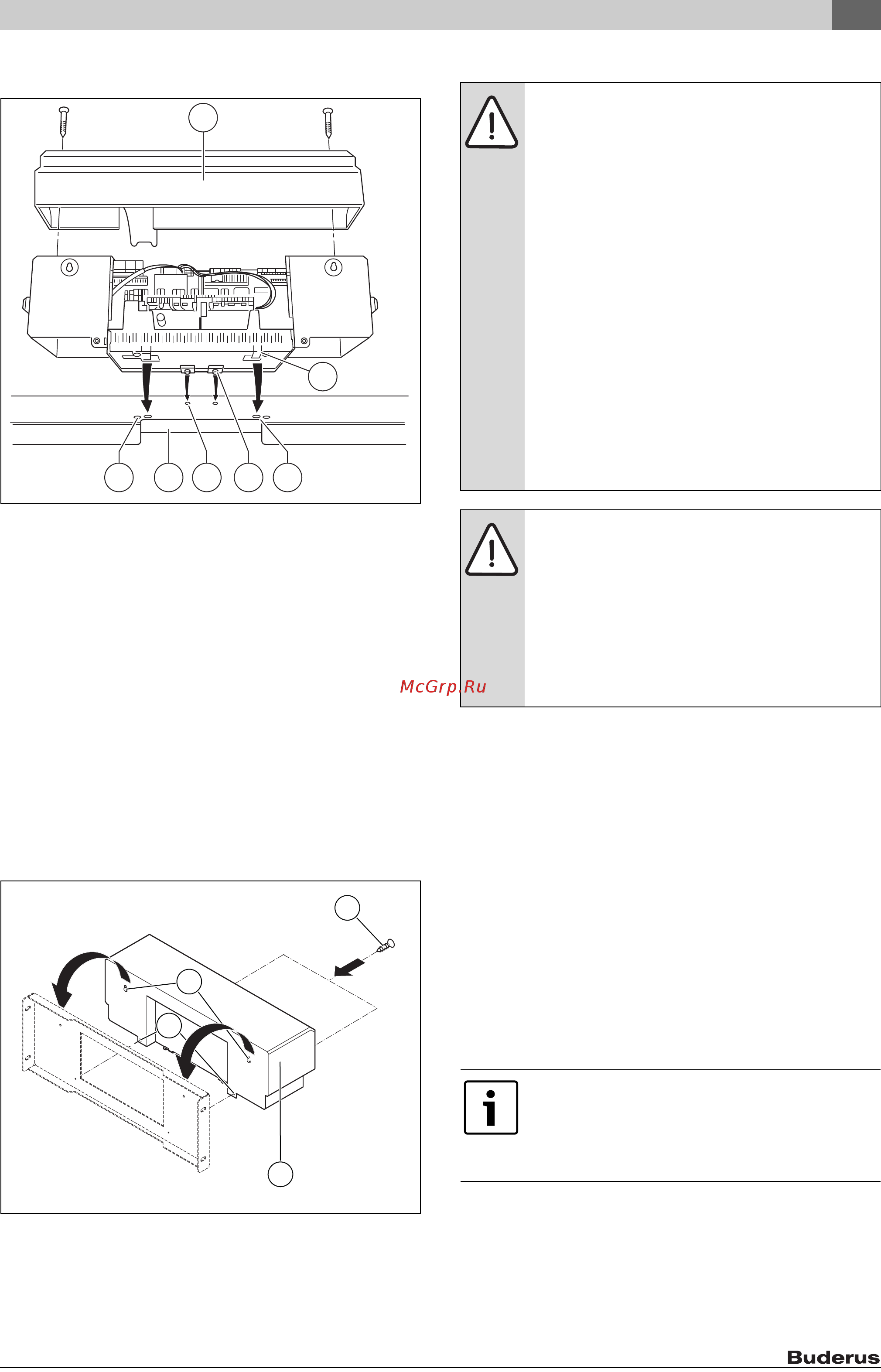

Рис. 20 Монтаж системы управления на котлах 120 - 820 кВт
[1] Крышка системы управления
[2] Упругие крюки
[3] Прямоугольные отверстия кронштейна системы управления
[4] Задвижные крюки
[5] Овальные отверстия кронштейна системы управления
[6] Кабельный проход кронштейна системы управления
[7] Отверстия под саморезы
4.7.2 Котлы типоразмеров 1040 - 1850 кВт
На рис. 21, стр. 21 изображен вид сзади системы управления.
▶ Отверните два винта [1] на крышке. Снимите крышку [2] вверх
( рис. 20).
▶ Выньте две заглушки ( рис. 21, [2]) из системы управления.
▶ Повесьте систему управления ( рис. 21, [4]) на цапфы
кронштейна на стороне котла.
▶ Закрепите систему управления винтами в крепёжных отверстиях
[3] кронштейна.
Рис. 21 Монтаж системы управления на котлах 1040 - 1850 кВт
[1] Винты
[2] Заглушки
[3] Крепежные отверстия
[4] Система управления
4.7.3 Выполнение электрических подключений
▶ При необходимости выломайте или вырежьте заглушки в задней
стенке [1] ( рис. 22).
▶ Выполните штекерное соединение в системе управления в
соответствии с маркировкой на клеммной колодке.
▶ Проложите кабель горелки к системе управления ( глава 4.8,
стр. 22).
▶ Подключите кабель горелки к системе управления в
соответствии с маркировкой на штекерной планке.
▶ Проложите провода датчиков к системе управления
( глава 4.8, стр. 22).
▶ Подключите провода датчиков к системе управления в
соответствии с маркировкой на контактной планке.
▶ Проложите к системе управления провода оборудования
потребителя (например, от датчиков, насосов, исполнительных
органов).
▶ Подключите оборудование потребителя к системе управления в
соответствии с маркировкой на контактной планке.
▶ Выполните штекерные соединения электрических подключений
потребителя в соответствии с электросхемой ( документация
на систему управления).
1
2
45637
6 720 615 362-18.2O
6 720 806 032-48.1ITL
2
3
4
1
OПACHO: опасно для жизни из-за удара
электрическим током.
▶ Перед тем, как открыть систему управления,
отключите её на всех фазах и обеспечьте защиту
от случайного включения.
▶ Осторожно прокладывайте провода и
капиллярные трубки.
▶ Работы с электрическим оборудованием
отопительной системы разрешается выполнять
только специалистам-электрикам при наличии
соответствующей квалификации. При отсутствии
квалификации выполнение электрических
подключений следует поручить
специализированной фирме.
▶ Выполняйте местные инструкции по проведению
монтажа.
▶ Стационарное подключение к электросети
следует выполнять в соответствии с
действующими международными и
национальными стандартами.
OПACHO: угроза для жизни и угроза пожара от
горячих деталей.
Горячие детали могут повредить электрическую
проводку.
▶ Крепите провода и прокладывайте в
предусмотренных для них системах прокладки
проводов.
▶ Проложите провода на безопасном расстоянии от
горячих деталей.
На разных системах управления расположение
клеммной колодки различно. Их можно легко найти,
открыв систему управления.
Маркировка на клеммной колодке в различных
системах управления одинакова.
