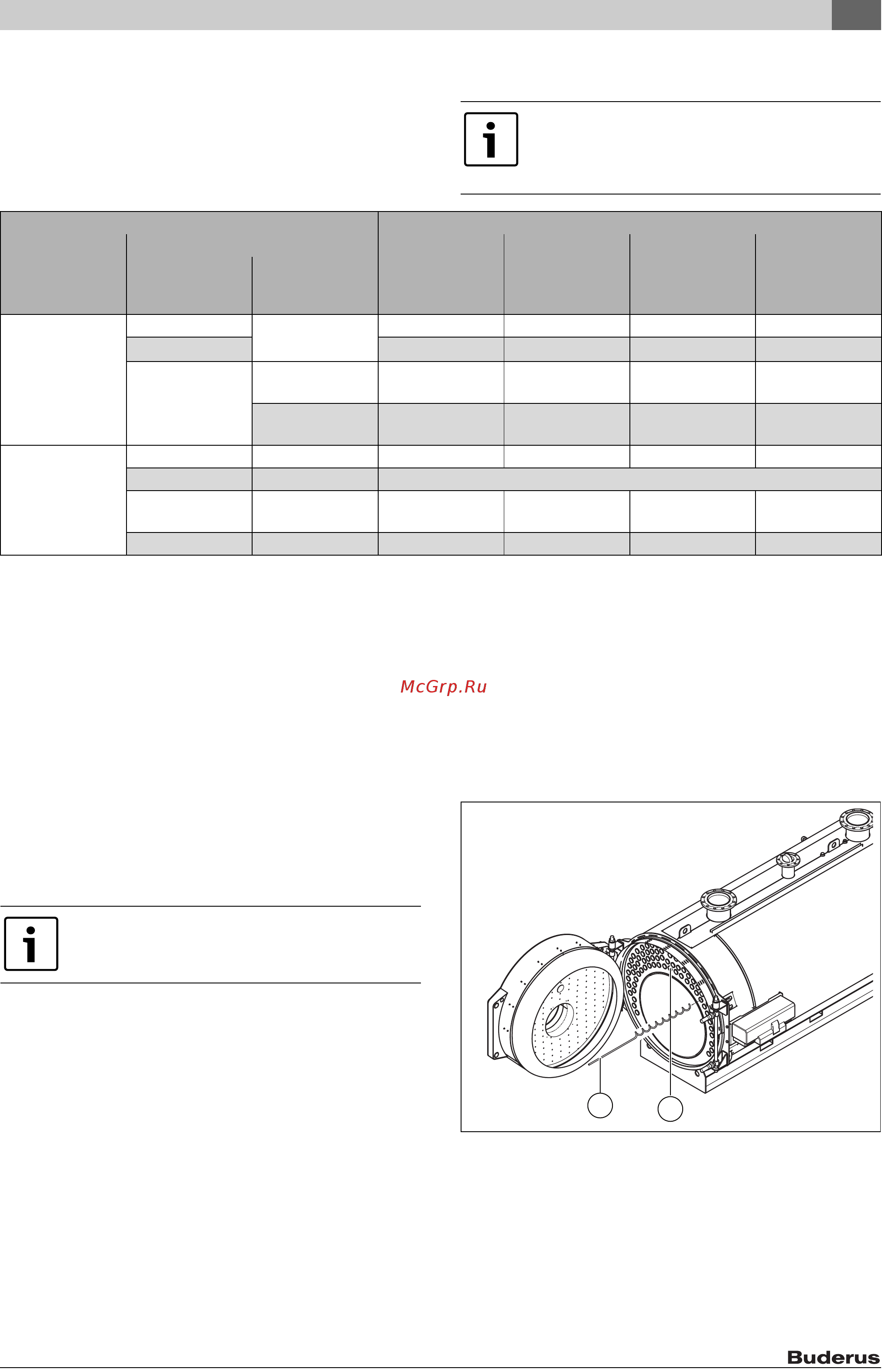

![Buderus SK755-420 [27/44] Повышение температуры дымовых газов](/views2/1251235/page27/bg1b.png)
5 Пуск в эксплуатацию
Logano SK655/SK755 – 6 720 806 818 (2013/10)
27
5.5.1 Ввод параметров на системе управления
Приведённые в таблице 18 параметры регулирования
действительны для систем управления Logamatic 4321 и 4322.
Настройки выполняются на сервисном уровне в меню "Данные
котла" и "Специальные параметры".
Для настройки системы управления 4324 пользуйтесь сервисной
документацией на систему управления.
5.6 Повышение температуры дымовых газов
▶ Включите котёл на системе управления.
Температура дымовых газов у нового котла со средней
температурой котловой воды 80 °C составляет примерно 205 °C.
Удалив турбуляторы, можно дополнительно повысить температуру
дымовых газов.
▶ Выключите котёл ( глава 6, стр. 29).
▶ Откройте дверцу горелки ( глава 4.5, стр. 19).
▶ Удалите из труб дополнительных поверхностей нагрева [1] два
или три турбулятора [2]. При этом начинать нужно с нижнего
турбулятора.
▶ Ещё раз проверьте температуру дымовых газов.
Если температура дымовых газов все ещё слишком низкая, то:
▶ Удалите из труб дополнительных поверхностей нагрева [1] ещё
два или три турбулятора [2].
Если температура дымовых газов слишком высокая, то:
▶ Вставьте турбуляторы [2] один за другим в трубы
дополнительных поверхностей нагрева [1], до
соответствующего снижения температуры дымовых газов
( также глава 7.3.3, стр. 30)
Рис. 27 Удаление турбуляторов
[1] Трубы дополнительных поверхностей нагрева
[2] Турбулятор
Чтобы система управления при заданном виде
горелки "2-топливная" работала правильно,
беспотенциальный контакт переключения вида
топлива должен быть подключен к клемме "ES".
Горелка Настройка системы управления
Вид горелки для топлива
Задаваемый
вид горелки
Задаваемое
топливо
Настройка
параметров 49 и
50
1)
1) У Logamatic 4324: параметр "Заданная температура обратной линии"
Функция
повышения
температуры
обратной линии
Горелка Газ
Дизельное
топливо
Однотопливная
горелка
модулируемая модулируемая Газ (биогаз) 55
2)
(63
3)
)
2) Соответствует температуре обратной линии 60 °C
3) Соответствует температуре обратной линии 68 °C для биогаза
нет
2-ступенчатая 2-ступенчатая Газ (биогаз) 60
2)
(68
3)
) нет
модулируемая модулируемая Дизельное
топливо
50
4)
4) Соответствует температуре обратной линии 50 °C
нет
2-ступенчатая 2-ступенчатая Дизельное
топливо
55
4)
нет
2-топливная
горелка
модулируемая модулируемая модулируемая Газ (биогаз) 55
2)5)
(63
3)
)
5) Соответствует температуре обратной линии 60 °C для газа и 50 °C для дизельного топлива
нет
2-ступенчатая модулируемая невозможна
модулируемая 2-ступенчатая 2-топливная
горелка
Настройка не
требуется
55
2)
(63
3)
)нет
2-ступенчатая 2-ступенчатая 2-ступенчатая Газ (биогаз) 60
2)
(68
3)
) нет
Таб. 18 Параметры регулирования для систем управления Logamatic 4321, 4322 и 4324
Если при этом потребуется отсоединить от горелки
газопровод, то обязательно пригласите для
выполнения этих работ специалиста.
6 720 806 032-37.1ITL
