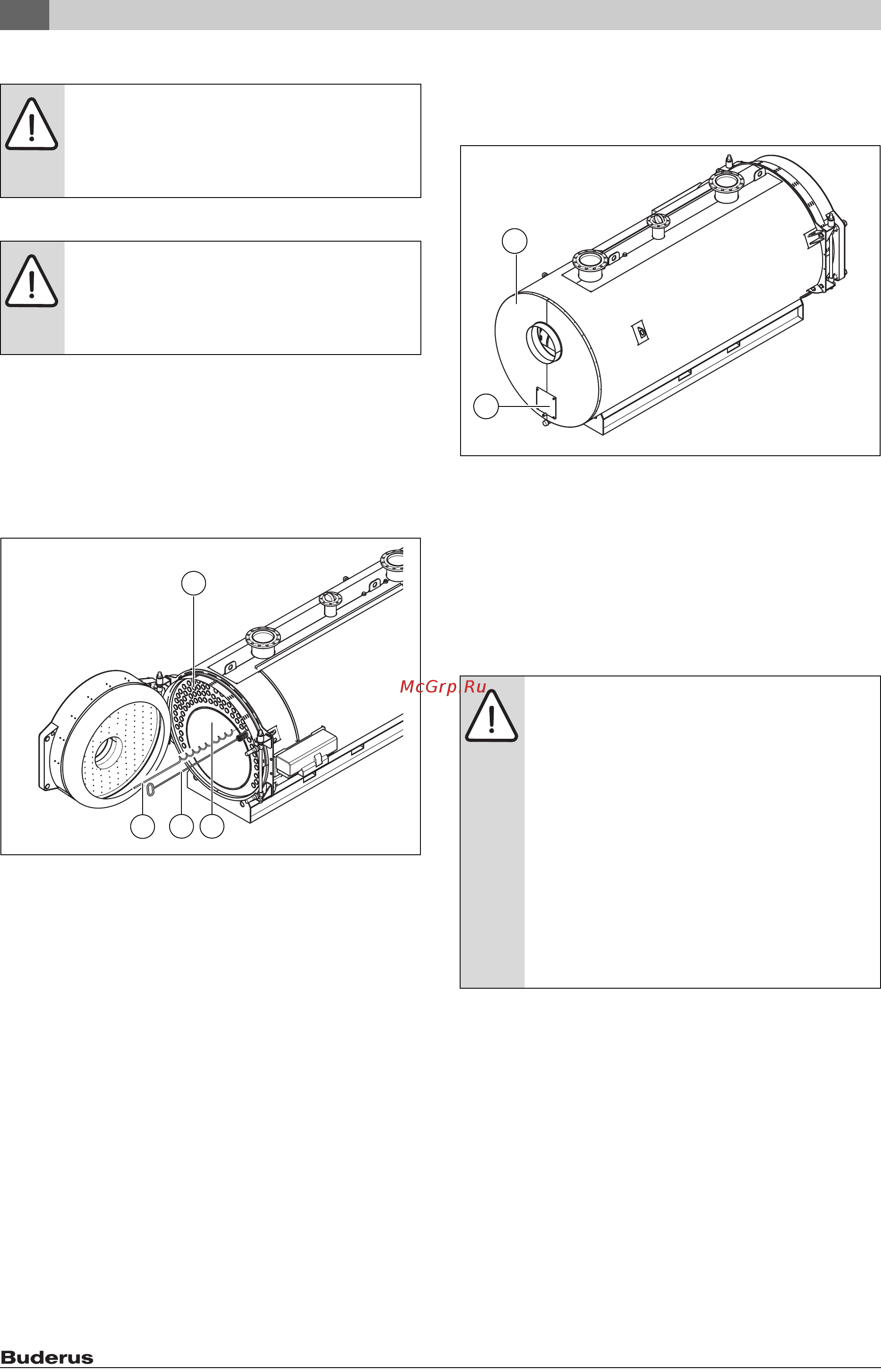

![Buderus SK755-420 [30/44] Чистка котла](/views2/1251235/page30/bg1e.png)
7 Контрольные осмотры и техническое обслуживание
Logano SK655/SK755 – 6 720 806 818 (2013/10)
30
7.3 Чистка котла
7.3.1 Чистка поверхностей нагрева и турбуляторов щётками
▶ Удалите турбуляторы [4] из труб дополнительных поверхностей
нагрева [1].
▶ Очистите турбуляторы [4].
▶ Продвиньте ёршик щётки [3] на всю глубину так, чтобы он
выходил с другой стороны трубы дополнительных поверхностей
нагрева. Тщательно очистите внутреннюю поверхность трубы.
▶ Очистите поверхности нагрева топочной камеры [2] и трубы
дополнительных поверхностей нагрева [1] щётками [3].
Рис. 28 Чистка поверхностей нагрева
[1] Трубы дополнительных поверхностей нагрева
[2] Топочная камера (поверхности нагрева топочной камеры)
[3] Щётка для чистки
[4] Турбулятор
7.3.2 Чистка коллектора дымовых газов
Для удаления нагара из коллектора дымовых газов необходимо
снять крышку люка для чистки. Крышка люка для чистки находится
на задней стороне котла.
Рис. 29 Крышка люка для чистки коллектора дымовых газов
[1] Задняя стенка
[2] Крышка отверстия для чистки
▶ Отверните гайки и снимите шайбы с крышки люка для чистки [2].
▶ Снимите крышку люка для чистки коллектора дымовых газов [2].
▶ Удалите остатки продуктов горения из топочной камеры
( рис. 28, стр. 30), газоотводящих каналов, а также из
сборного коллектора дымовых газов и отвода конденсата.
7.3.3 Установка турбуляторов
BHИMAHИE: опасность получения травм от
падающих деталей!
▶ Перед открытием убедитесь, что ось шарнира
двери горелки правильно смонтирована и
закреплена гайкой.
OCTOPOЖHO: возможно повреждение
оборудования из-за применения неподходящих
инструментов для чистки!
▶ Для чистки котла используйте только
специальные щётки от изготовителя.
6 720 806 032-30.1ITL
4
2
3
1
УBEДOMДEHИE: возможно повреждение
оборудования из-за неправильной установки
турбуляторов.
Неправильно установленные турбуляторы
препятствуют потоку дымовых газов и ведут к
перегреву передней стороны котла
Турбуляторы без необходимого предварительного
натяжения выходят во время работы из труб
дополнительных поверхностей нагрева и сгорают.
▶ Правильно устанавливайте турбуляторы.
▶ Проверьте предварительное натяжение
турбуляторов в трубах дополнительных
поверхностей нагрева. Турбуляторы не должны
легко выниматься из труб дополнительных
поверхностей.
6 720 806 032-31.1ITL
2
1
