7 Контрольные осмотры и техническое обслуживание
Logano SK655/SK755 – 6 720 806 818 (2013/10)
31
▶ Задвиньте турбуляторы ( рис. 30, [1]) в трубы
дополнительных поверхностей нагрева ( рис. 30, [2]).

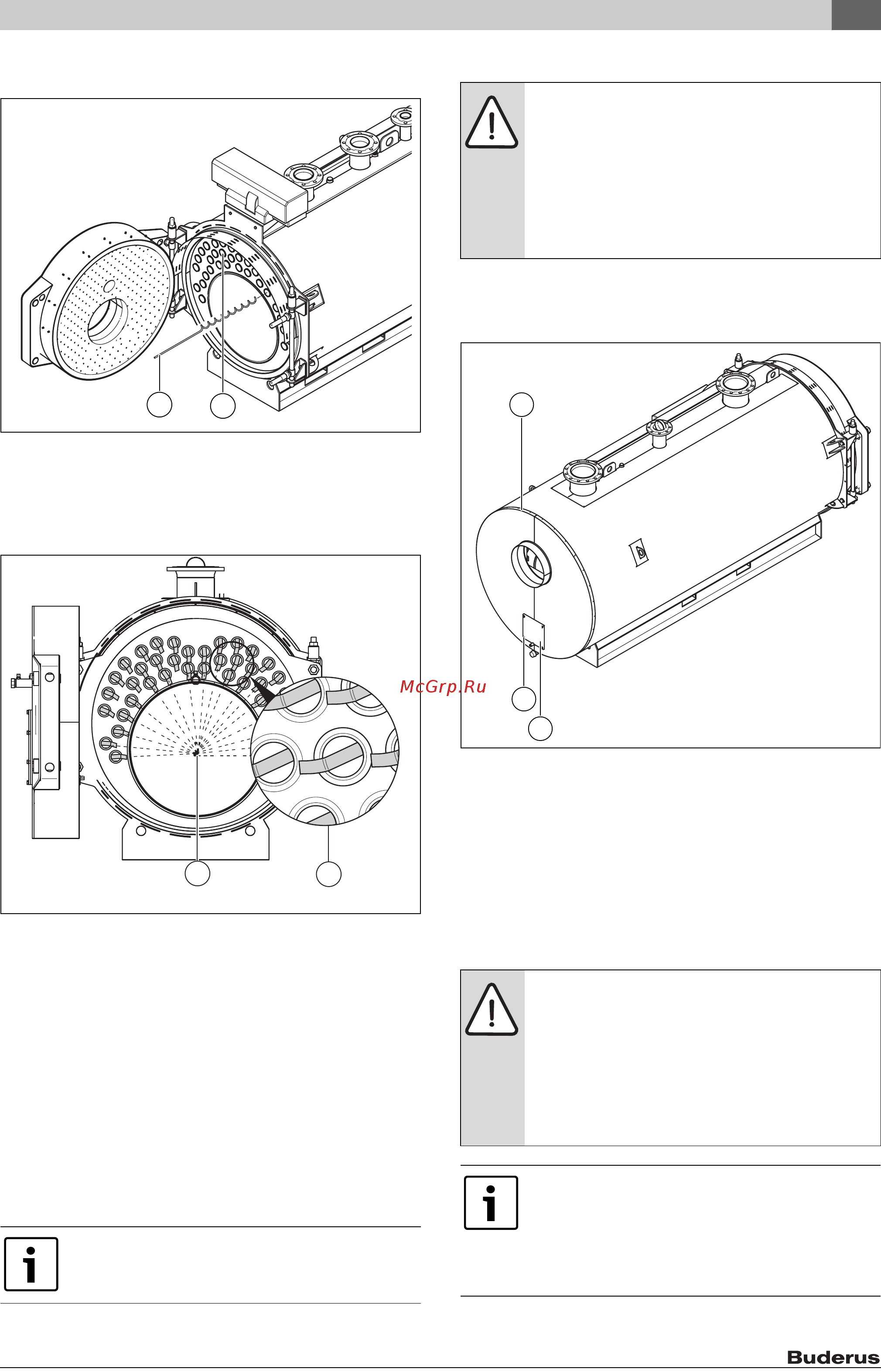

Рис. 30
Корректировка предварительного напряжения турбуляторов
[1] Турбулятор
[2] Трубы дополнительных поверхностей нагрева
▶ Устанавливайте турбуляторы так, чтобы все концы ( рис. 31,
[2]) были направлены к середине камеры сгорания.
Рис. 31 Установка турбуляторов
[1] Камера сгорания
[2] Турбулятор, подогнутый конец
Если предварительное натяжение турбуляторов недостаточно, то
необходимо его скорректировать.
▶ Выньте турбулятор на расстояние до ¾ его длины из трубы.
▶ Согните турбулятор на 10° – 15°.
▶ Задвиньте турбулятор в трубу.
▶ Снова проверьте предварительное напряжение турубулятора.
▶ Проверьте и, если требуется, замените уплотнения на двери
котла и на смотровом люке.
▶ Проверьте состояние изоляционных колец между
теплоизоляцией двери горелки и трубой горелки (заполнение
кольцевого зазора рис. 19, стр. 20).
▶ Прочно закройте дверь горелки ( глава 4.5, стр. 19).
7.3.4 Установка крышки для чистки
▶ Установите крышку для чистки [3] сборного коллектора
дымовых газов.
▶ Закрепите крышку люка для чистки гайками [2] с шайбами.
Рис. 32 Установка крышки люка для чистки
[1] Коллектор дымовых газов
[2] Гайки и шайбы крышки люка для чистки
[3] Крышка для чистки коллектора дымовых газов
7.3.5 Влажная чистка котла
При влажной чистке используйте чистящие средства,
соответствующие характеру загрязнения.
Влажную чистку проводят в той же последовательности, как и чистку
щётками ( глава 7.3, стр. 30).
Необходимые уплотнительные шнуры/изолирующие
кольца можно приобрести в филиалах изготовителя
котла.
6 720 806 032-12.1ITL
1
2
1
2
6 720 806 032-33.1ITL
OПACHO: возможно отравление дымовыми газами.
Если сборный коллектор дымовых газов и сток для
чистящего средства подсоединены неправильно, то
во время эксплуатации установки возможен выход
дымовых газов.
▶ Плотно закрывайте крышку для чистки
коллектора дымовых газов и заглушкой сток для
слива чистящего средства.
OПACHO: возможно отравление дымовыми газами.
Если сборный коллектор дымовых газов и сток для
чистящего средства подсоединены неправильно, то
во время эксплуатации установки возможен выход
дымовых газов.
▶ Плотно закрывайте крышку для чистки
коллектора дымовых газов и заглушкой сток для
слива чистящего средства.
При влажной (химической) чистке соблюдайте
указания инструкций по использованию чистящих
средств и приборов.
В зависимости от обстоятельств порядок проведения
влажной уборки может отличаться от описанного
далее.
3
2
1
6 720 806 032-34.1ITL
