2 Сведения о котле

Logano SK655/SK755 – 6 720 806 818 (2013/10)

2.16 Технические характеристики, размеры и параметры для расчёта системы отвода дымовых газов

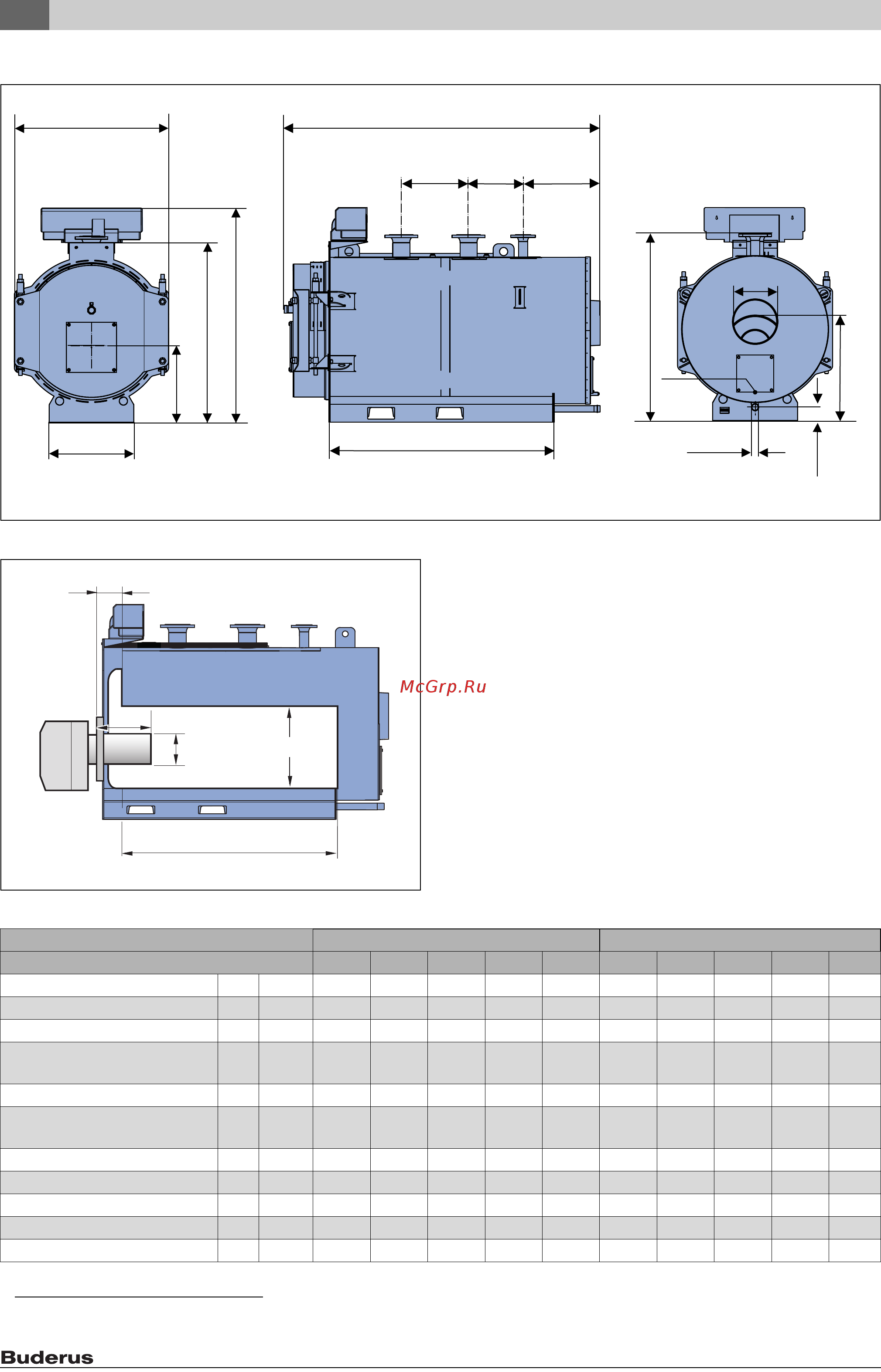

Рис. 3 Размеры Logano SK655/SK755 120 - 820 кВт

Рис. 4 Размеры двери горелки и горелки SK655/SK755

1) Труба горелки должна выступать из футеровки двери котла.

Размеры Logano SK655 SK755

Типоразмер котла 120 190 250 300 360 420 500 600 730 820

Длина котла L

м 1522 1668 1817 1895 1933 2142 2075 2320 2270 2469

Ширина котла (общая) B

м 800 850 890 890 955 955 1040 1040 1040 1040

Длина опорной рамы L

м 915 1110 1240 1400 1373 1573 1503 1753 1700 1900

Область раскрытия двери

горелки

м 700 760 790 790 860 860 950 950 1060 1060

Ширина опорной рамы B

м 420 430 450 450 480 480 570 570 650 650

Общая высота (с системой

управления)

З м 1157 1220 1255 1255 1320 1320 1430 1430 1430 1430

Высота котла H

м 937 1000 1035 1035 1100 1100 1210 1210 1320 1320

Диаметр патрубка дымовых газов D

м 200 200 250 250 250 250 300 300 350 350

Высота патрубка дымовых газов H

м 542 582 597 597 632 632 662 662 727 727

Длина топочной камеры L

м 865 1060 1190 1350 1260 1460 1390 1640 1585 1785

Диаметр топочной камеры D

м 390 420 450 450 488 488 548 548 624 624

Таб. 7 Размеры для Logano SK655/SK755 (



рис. 3)
