4 Монтаж
Logano SK655/SK755 – 6 720 806 818 (2013/10)
23

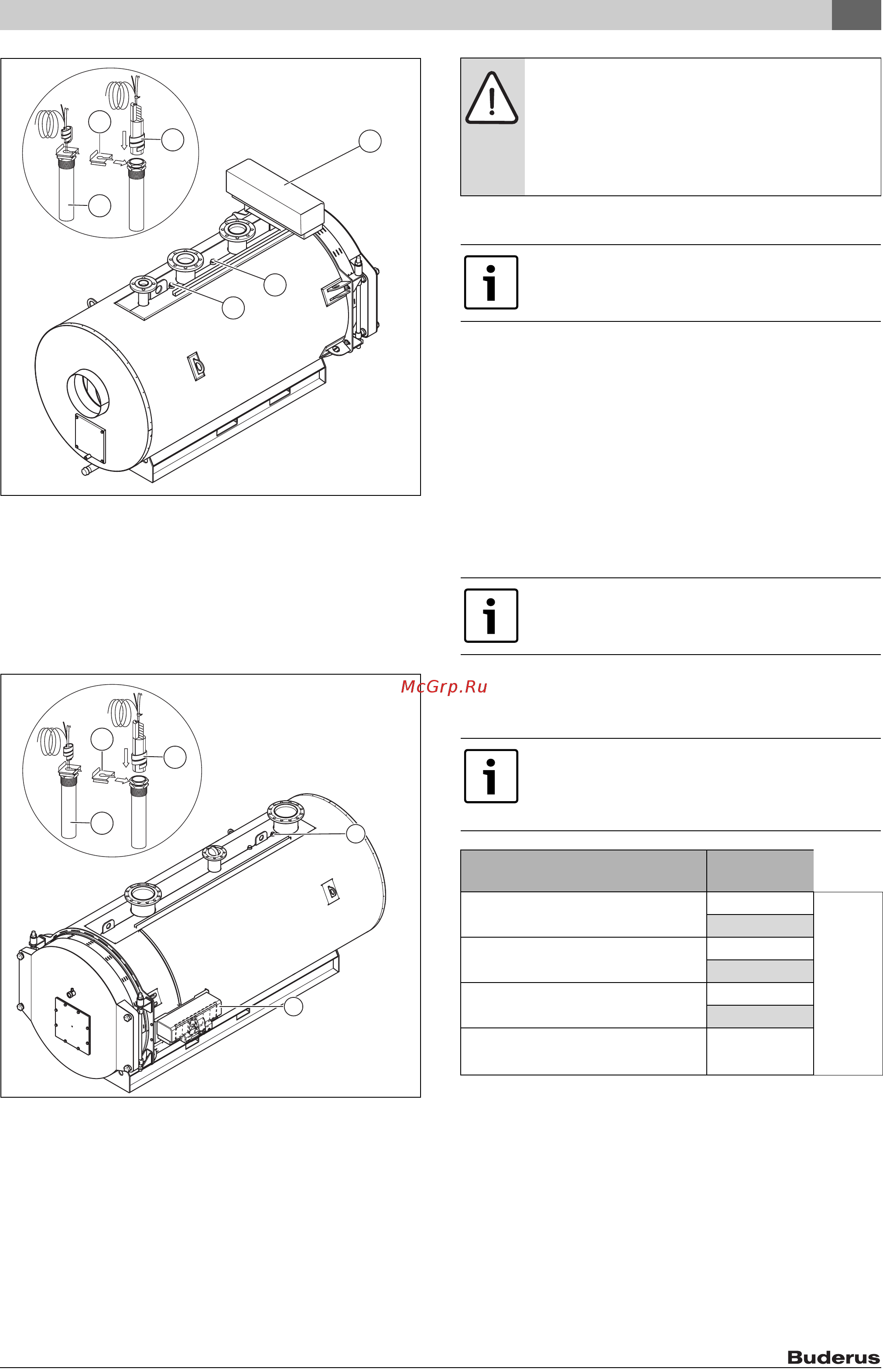

Рис. 24 Установка комплекта датчика температуры SK655/SK755
[1A] Точка замера (погружная гильза 3/4") для 120 кВт
[1B] Точка выполнения замеров (погружная гильза 3/4")
для 190 - 1200 кВт
[2] Погружная гильза в точке замера
[3] Комплект датчика
[4] Фиксатор
[5] Система управления
Рис. 25 Установка комплекта датчика температуры SK655/SK755
[1] Точка замера (погружная гильза 3/4")
[2] Погружная гильза в точке замера
[3] Комплект датчика
[4] Фиксатор
[5] Система управления
Если установлена система управления Logamatic 4212 с
дополнительным модулем ZM 427:
▶ Датчик температуры ZM427 устанавливается потребителем на
обратной линии котла. Это накладной датчик, устанавливаемый
на теплопроводную пасту и закрепляемый хомутом.
4.9 Настройка системы управления
Цель оптимального регулирования состоит в достижении
длительного срока службы горелки и в предотвращении быстрой
смены температур в котле. Плавные температурные переходы
способствуют увеличению срока службы отопительной системы.
Поэтому не следует допускать, чтобы стратегия регулирования
системы управления становилась неэффективной из-за включения/
выключения горелки регулятором температуры котловой воды.
▶ Соблюдайте минимальную разность между заданной
температурой отключения предохранительного ограничителя
температуры, регулятора температуры, максимальной
температурой котловой воды и максимальной запрашиваемой
температурой ( таблицы 14 - 16, стр. 23).
▶ Задавайте температуры отопительных контуров как можно ниже.
▶ Включайте отопительные контуры (например, при утреннем
пуске) поочередно с интервалом в 5 минут.
1A
1B
6 720 806 032-16.1ITL
5
2
3
4
6 720 806 032-36.1ITL
1
5
2
3
4
УBEДOMДEHИE: повреждение установки из-за
неправильного положения датчиков.
Установка датчика температуры в другом месте может
привести к повреждениям установки.
▶ Устанавливайте датчик температуры ZM427 только
на обратную линию котла.
Мы рекомендуем использовать только системы
управления Buderus Logamatic серии 4000.
Максимальная температура котловой воды задаётся
в системе управления (MEC) в меню "Данные котла" в
пункте "Макс. температура отключения".
Если применяется система управления Buderus
Logamatic 4000, то в обычном режиме разрешение
на модуляцию горелки будет дано только через 3
минуты. Не допускайте быстрого модулирования.
Параметры настройки
(макс. температура)
Logamatic
4321/4322
Предохранительный ограничитель
температуры (STB)
1)
1) Установите как можно более высокое значение на предохранительном
ограничителе и регуляторе температуры, но соблюдайте минимальную
разность в 5 К.
110 °C
мин. 18 K
мин. 5 K
Регулятор температуры (TR)
1)
105 °C
мин. 6 K
Макс. температура котловой воды 99 °C
мин. 7 K
Максимальные запрашиваемые
2)
для отопительного контура
3)
и ГВС
4)
2) Обе запрашиваемые температуры должны быть не менее чем на 7 К ниже
максимальной температуры котловой воды.
3) Запрашиваемая температура для отопительных контуров, оснащённых
исполнительным органом, состоит из заданной температуры подающей
линии и параметра "Повышение температуры котла" в меню параметров
отопительного контура
4) Запрашиваемая температура для ГВС состоит из заданной температуры
горячей воды и параметра "Повышение температуры котла" в меню
параметров горячего водоснабжения.
92 °C
Таб. 14 Параметры настройки Logamatic 4321/4322
