27
Электродвигатели других фирм, кроме фирмы Grundfos
Просим вас связаться с поставщиком электродвигателя или
сфирмой Grundfos.
6.2 Защита электродвигателя
6.2.1 Однофазные электродвигатели
Однофазные электродвигатели MS 402 снабжены
тепловым реле и поэтому не требуют никакой
дополнительной защиты.
Однофазные электродвигатели MS 4000 должны
подключаться к защитным автоматам. Защитный автомат
электродвигателя может встраиваться в электрошкаф
распределительного устройства или устанавливаться
отдельно.
Электродвигатели PSC фирмы Franklin диаметром
4 дюйма нужно подключать к защитным автоматам.
6.2.2 Трехфазные электродвигатели
Трехфазные электродвигатели MS фирмы Grundfos
выпускают со встроенными температурными датчиками или
без них.
Электродвигатели, оснащенные встроенными и
работоспособными температурными датчиками, должны быть
защищены следующим образом:
• посредством защитного автомата электродвигателя с
тепловым реле или
• посредством систем электронной защиты MP 204 и
контакторов.
Электродвигатели, не оснащенные температурными
датчиками или оснащенные неработоспособными
температурными датчиками, должны быть защищены
следующим образом:
• посредством защитного автомата с тепловым реле или
• посредством систем электронной защиты MP 204 и
контакторов.
Электродвигатели Grundfos MMS могут оборудоваться
температурным датчиком Pt100, предлагаемым в качестве
принадлежности.
Электродвигатели с Pt100 должны быть защищены
следующим образом:
• посредством защитного автомата с тепловым реле или
• посредством систем электронной защиты MP 204 и
контакторов.
Электродвигатели без Pt100 должны быть защищены
следующим образом
:
• посредством защитного автомата с тепловым реле или
• посредством систем электронной защиты MP 204 и
контакторов.
6.2.3 Регулировка защитного автомата электродвигателя
Встроенный в защитный автомат электродвигателя
расцепитель максимального тока в случае пуска
электродвигателя в холодном состоянии при пятикратном
превышении номинального тока должен срабатывать в
течение не более 10 с.
Чтобы наилучшим возможным способом защитить
погружной
электродвигатель, регулировка его защитного автомата
должна выполняться в соответствии с приведенными ниже
указаниями:
1. Отрегулировать расцепитель максимального тока на
значение максимального тока электродвигателя.
2. Дать насосу поработать в течение получаса с расчетной
мощностью.
3. Плавно понижать уставку расцепителя максимального
тока до того значения, при котором он сработает.
4. После этого установить точку
срабатывания расцепителя
максимального тока примерно на 5 % выше этого
значения.
Максимальное значение уставки расцепителя максимального
тока не должно превышать номинальный ток
электродвигателя, выбитый на его фирменной табличке.
У электродвигателей, включаемых при пуске по схеме "звезда
- треугольник", регулировка защитного автомата выполняется
так, как описано выше, однако максимальная уставка
защитного автомата должна определяться
по формуле:
уставка защитного автомата = номинальный ток x 0,58.
Максимально допустимое время пуска электродвигателя при
подключении по схеме "звезда - треугольник" или через
защитный автомат с пусковым трансформатором составляет
2 с.
6.3 Грозовая защита
Электромонтаж насоса может выполняться с установкой
специального устройства для защиты от перенапряжения,
которое предохраняет электродвигатель от атмосферных
перенапряжений, а также от происходящих вблизи грозовых
разрядов, рис. 10.

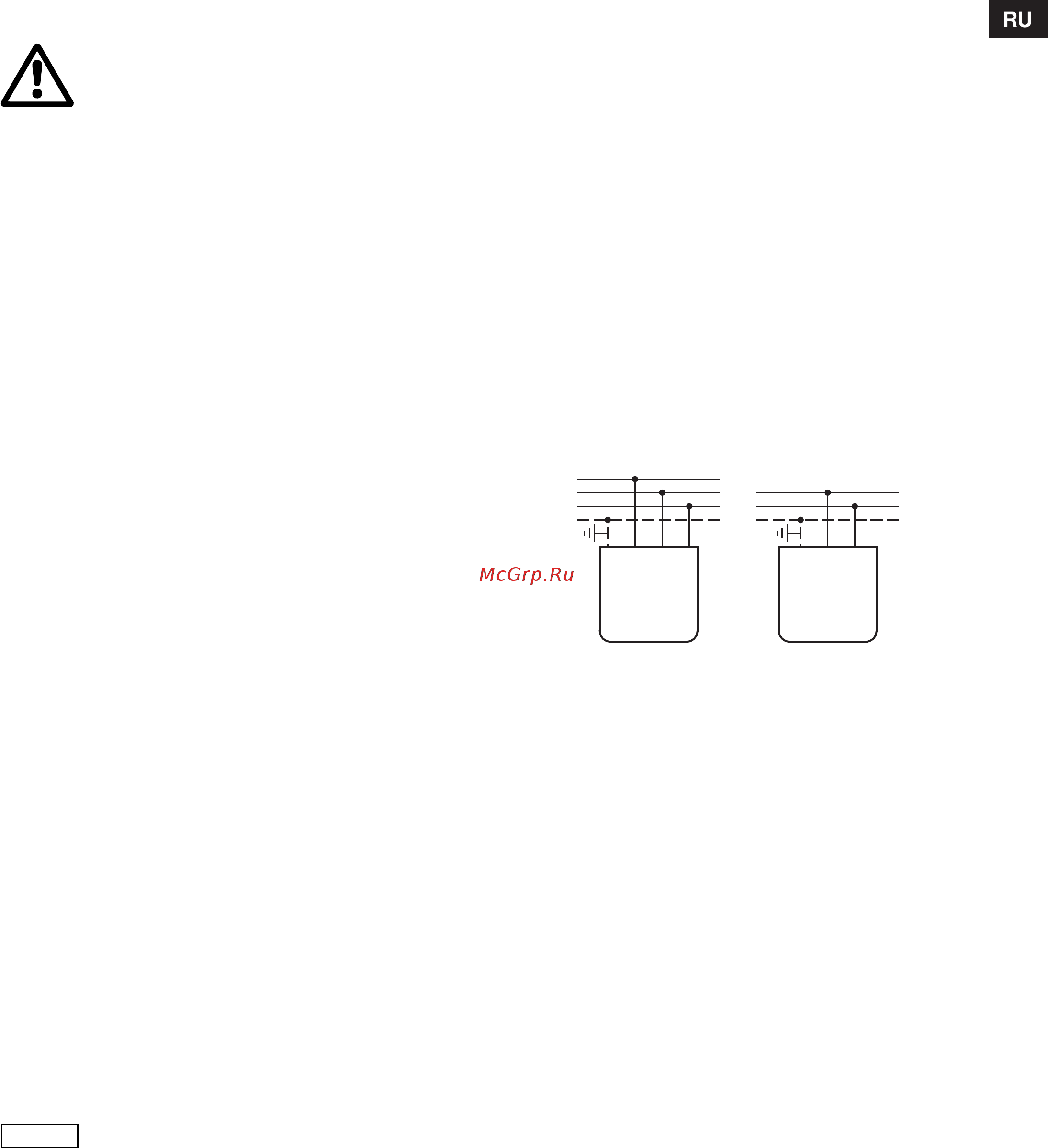

Рис. 10 Установка устройства защиты от перенапряжения
Однако устройство защиты от перенапряжения не
предохраняет от прямого удара молнии.
При подключении устройства защиты от перенапряжения
необходимо соблюдать
местные предписания. Кроме того,
подключение должно производиться как можно ближе к
электродвигателю.
Информацию об yстройствe защиты от перенапряжения
можно получить нa фирмe Grundfos.
Однако степень изоляции погружного электродвигателя MS
402 настолько высока, что он не требует никакой
дополнительной грозовой защиты.
Для погружных электродвигателей 4" фирмы Grundfos может
поставляться специальная кабельная муфта со встроенным
устройством защиты
от перенапряжения (детали № 799911
или 799912).
Внимание
Если у электродвигателя отключилась
тепловая защита, то его клеммы
оказываются под напряжением.
После того, как электродвигатель получает
достаточную степень охлаждения, он снова
автоматически включается.
Внимание
Если коммутационная характеристика
защитного автомата электродвигателя не
удовлетворяет этим требованиям, то
гарантия на электродвигатель становится
недействительной.
TM00 1357 3605
825045 825017
L1
L2
PE
L3
L
PE
N
Трёхфазное
Однофазное
