32
Болты и гайки, которыми натяжные ленты прикреплены к
насосу, должны быть затянуты крест - накрест. Их параметры
и моменты затяжки приведены в таблице ниже:
При соединении электродвигателя с насосной частью гайки
должны быть затянуты крест - накрест. Моменты затяжки
приведены в таблице ниже:
7.2 Демонтаж и монтаж защитной планки кабеля
Для демонтажа и монтажа защитной планки (или планок)
кабеля смотри указания, приведенные на стр. 218 и 219.
Если защитная планка крепится к насосу с помощью винтов,
как например, у насоса модели SP 215 или у насосов с
кожухом, то демонтаж и установку защитной планки кабеля
также необходимо выполнять с помощью винтов.
7.3 Монтаж подводного кабеля
7.3.1 Погружные электродвигатели серии фирмы
Grundfos
При подсоединении подводного кабеля к электродвигателю
нужно убедиться в том, что вилочная часть кабельного
соединения остается сухой и чистой.
Для обеспечения монтажа резиновые детали вилочной части
необходимо смазать не проводящей ток силиконовой пастой.
Винты, крепящие кабель, необходимо плотно затянуть.
Усилия затяжки для погружных электродвигателей различных
моделей
приведены ниже:
MS 402: 2,0 Нм.
MS 4000: 2,0 Нм.
MS6: 5,5 Нм.
MS 6000: 4,0-5,0 Нм.
MMS 6000: 10 Нм.
MMS 8000: 18 Нм.
MMS 10000: 18 Нм.
MMS 12000: 15 Нм.
7.4 Присоединение труб
Если при соединении труб со стояком потребуется
применение монтажных инструментов (например, цепного
трубного ключа), то насос можно зажимать только за корпус
клапана.
Ослабление резьбовых трубных соединений под
воздействием крутящих моментов, возникающих при
включении или отключении электродвигателя насоса,
недопустимо.
Длина резьбовой части первой секции стояка,
непосредственно соединяющаяся с внутренней резьбой
насоса, не
должна быть длиннее резьбовой части в корпусе
клапана насоса.
Если у Вас возникли проблемы с шумом, фирма Grundfos
рекомендует использовать трубы из полимерных материалов.
При использовании труб из полимерных материалов для
крепления насоса необходим стальной трос, который
крепится за корпус клапана насоса, как показано на рис. 20.

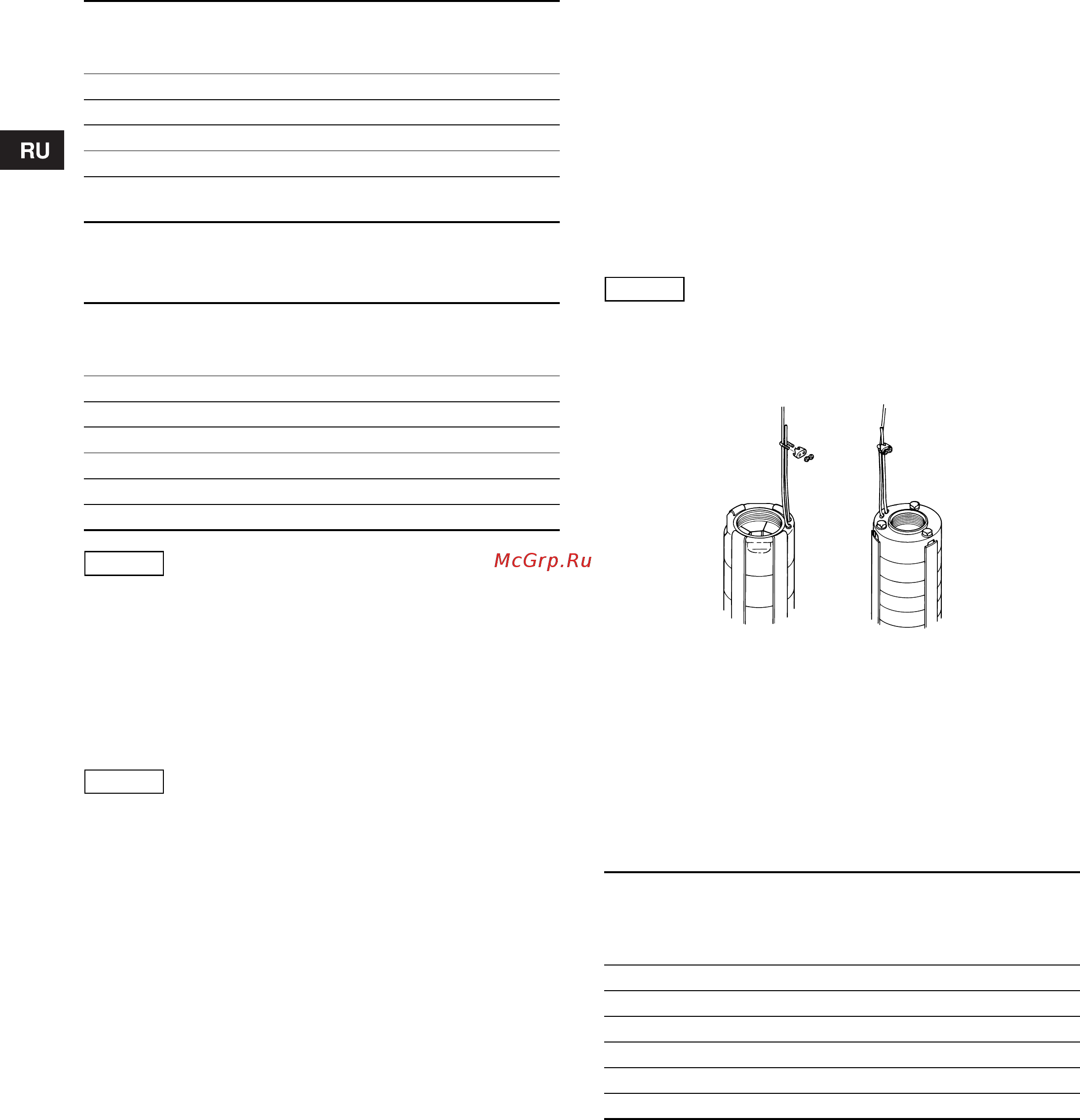

Рис. 20 Фиксация страховочного троса
При соединении
насоса с трубами из полимерных
материалов необходимо применять обжимную трубную
муфту.
Если используются трубы с фланцами, то во фланцах должны
быть сделаны канавки для того, чтобы при установке насоса
пропустить через них подводный кабель и шланг с указателем
уровня воды, если таковые имеются.
7.5 Максимальная глубина погружения в воду
7.6 Крепление кабеля
Для крепления хомутами к стояку подводного кабеля и
стального троса (при его наличии) эти хомуты должны
располагаться с интервалом 3 м.
По желанию заказчика фирма Grundfos поставляет с каждым
насосом комплект хомутов для крепления кабеля. В комплект
входят резиновая лента толщиной 1,5 мм и 16 кнопок.
Натяжная лента
болт / гайка
Момент
затяжки
[Нм]
M8 18
M10 35
M12 45
M16 120
SP 215, 50
Гц с более, чем 8 ступенями
SP 215, 60 Гц с более, чем 5 ступенями
150
Диаметр шпилек крепления
насоса и мотора
Момент
затяжки
[Нм]
3/8 UNF 18
1/2 UNF 50
M8 18
M12 70
M16 150
M20 280
Внимание
После сборки мотора и насоса убедитесь,
что насосные камеры соосны.
Внимание
После установки защитной планки
убедитесь, что насосные камеры соосны.
Указание
Трубы из полимерных материалов можно
применять только для насосов диаметром
4 дюйма.
TM00 1368 2298
Фирма -
изготовитель
электродвиг-
ателя
Модель электро-
двигателя
Максимальная
глубина
погружения
[м]
Grundfos MS 402 150
Grundfos MS 4000 600
Grundfos MS6 600
Grundfos MS 6000 600
Grundfos MMS 250
Franklin – 350
