31
6.7.4 Подключение электродвигателей, имеющих
неизвестную маркировку жил кабеля или клемм
(погружные электродвигатели фирмы Franklin)
Если маркировка отдельных жил кабеля при их подключении
к сети для обеспечения правильного направления вращения
электродвигателя неизвестна, то необходимо выполнить
указанную ниже последовательность операций:
Электродвигатели, пускаемые прямым включением
Подключить насос к сети.
Выполнить контроль направления вращения, как описано
в
разделе 6.7.1 Контроль направления вращения.
Электродвигатели, пускаемые по схеме "звезда -
треугольник"
С помощью омметра определяют обмотки электродвигателя,
и провода соответствующих обмоток маркируют U1-U2,
V1-V2, W1-W2, рис. 17.

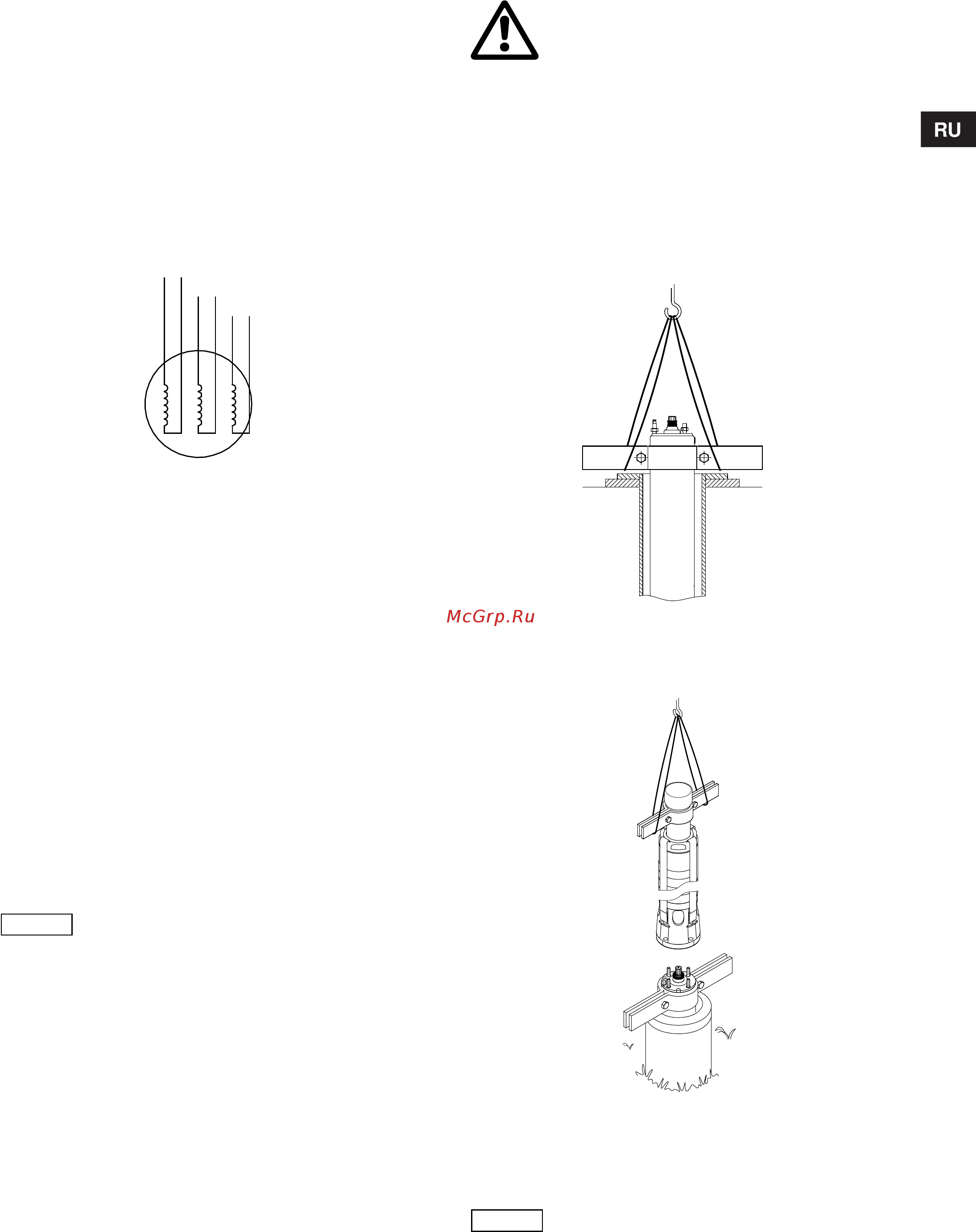

Рис. 17 Неидентифицированная маркировка кабеля/
соединения – электродвигатели, пускаемые по
схеме "звезда - треугольник"
Если требуется пуск по схеме "звезда - треугольник", то
провода должны подключаться по схеме, показанной на
рис
.15.
Если требуется пуск прямым включением, провода должны
подключаться по схеме, показанной на рис. 16.
Выполнить контроль направления вращения, как описано в
разделе 6.7.1 Контроль направления вращения.
6.7.5 Плавный пускатель
Grundfos рекомендует использовать только плавные
пускатели, которые регулируют напряжение на всех фазах.
Такие пускатели оснащены вспомогательным выключателем.
Время линейного нарастания: Максимум 3 секунды.
Более подробную
информацию Вы можете получить у
поставщика плавного пускателя или в компании Grundfos.
6.7.6 Преобразователь частоты
Трёхфазные погружные двигатели MS компании Grundfos
можно подключить к преобразователю частоты.
Допустимые диапазоны частот: 30-50 Гц и 30-60 Гц.
Время линейного нарастания: Максимум 3 секунды для пуска
и останова.
Преобразователь частоты в зависимости от его типа может
стать причиной повышенного шума при
работе
электродвигателя. Кроме того, в связи с подключением
преобразователя частоты электродвигатель подвергается
вредному воздействию пиковых значений напряжения. Шум и
негативное воздействие можно устранить с помощью LC-
фильтра, который устанавливается между преобразователем
частоты и двигателем.
Более подробную информацию Вы можете получить у
поставщика преобразователя частоты или в компании
Grundfos.
7. Монтаж
7.1 Присоединение электродвигателя к насосу
Если насосная часть и электродвигатель поставляются
раздельно (длинные насосы) присоедините электродвигатель
к насосной части в следующей последовательности:
1. Используйте трубные захваты при перемещении
электродвигателя.
2. Поставьте электродвигатель в вертикальное положение в
отверстии скважины, см. рис. 18.
Рис. 18 Электродвигатель в вертикальном положении
3. Поднимите насосную часть при помощи трубных захватов,
см. рис. 19.
Рис. 19 Подъём
и установка насоса
4. Состыкуйте насосную часть с верхней частью
электродвигателя.
5. Завинтите и затяните болты и гайки, см. таблицу ниже.
TM00 1367 5092
Указание
Для осуществления контроля температуры
в электродвигателях Grundfos рекомендует
установить датчик Pt100 с реле PR 5714.
U2
V2
W1W2
U1
V1
Внимание
До начала проведения всех работ с насосом
или электродвигателем необходимо в
обязательном порядке отключить
напряжение питания сети. Следует
обеспечить также невозможность их
ошибочного включения.
TM00 5259 2402TM02 5263 2502
Внимание
Убедитесь, что муфта между насосом и
мотором установлена без перекосов.
