30
6.7.1 Контроль направления вращения
Если электродвигатель подключен к сети, то контроль
направления вращения может производиться следующим
образом:
1. Включают насос и проверяют количество воды и напор.
2. Выключают насос и меняют две фазы на
электродвигателе.
У электродвигателей для пуска по схеме "звезда -
треугольник" нужно поменять клеммы U1 на V1 и U2 на V2.
3. Включают насос и
проверяют количество подаваемой
воды и напор.
4. Выключают насос.
5. Сравнивают результаты, полученные в пунктах 1 и 3.
То направление вращения, при котором получается
большее количество подаваемой воды и напор, является
правильным.
6.7.2 Пуск электродвигателей фирмы Grundfos прямым
включением
Подключение электродвигателей фирмы Grundfos,
предназначенных для пуска прямым включением,
выполняется в соответствии с указаниями приведенной ниже
таблицы и
рис.14.
Контроль направления вращения производят описанным в
разделе 6.7.1 Контроль направления вращения способом.

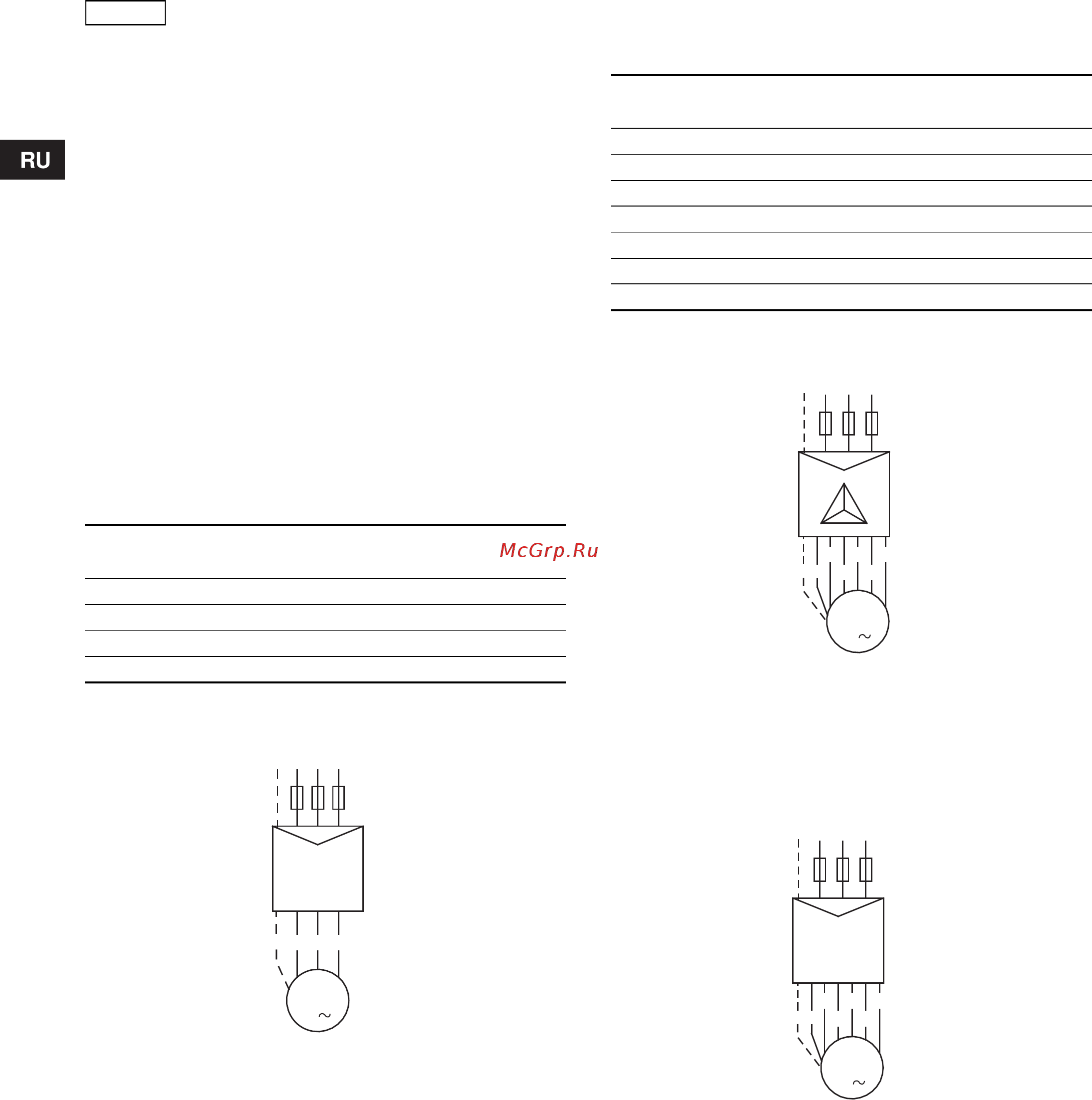

Рис. 14 Пуск электродвигателей фирмы Grundfos прямым
включением
6.7.3 Пуск электродвигателей фирмы Grundfos по схеме
"звезда - треугольник"
Подключение электродвигателей фирмы Grundfos,
предназначенных для пуска по схеме "звезда - треугольник,"
выполняются в соответствии с указаниями приведенной ниже
таблицы и рис. 15.
Контроль направления вращения производят описанным
в
разделе 6.7.1 Контроль направления вращения способом.
Рис. 15 Пуск электродвигателей фирмы Grundfos по схеме
"звезда - треугольник"
Если пуск по схеме "звезда - треугольник" нежелателен, а
электродвигатель необходимо пустить прямым включением,
погружные электродвигатели должны подключаться по схеме,
показанной на рис. 16.
Рис. 16 Пуск электродвигателей фирмы Grundfos прямым
включением
Внимание
Насос можно включать лишь в том случае,
если та его часть, в которой расположена
всасывающая полость, будет полностью
погружена в перекачиваемую жидкость.
Сеть
Электродвигатели фирмы Grundfos
диаметром 4 и 6 дюймов
PE PE (жёлтый/зелёный)
L1 U (коричневый)
L2 V (чёрный)
L3 W (серый)
TM03 2099 3705
L1
PE WVU
PE
M
L3L2
3
Сеть
Электродвигатели фирмы
Grundfos диаметром 6 дюймов
PE Желто/зеленый
U1 Коричневый
V1 Чёрный
W1 Серый
W2 Коричневый
U2 Чёрный
V2 Серый
TM03 2100 3705TM03 2101 3705
L2L1
M
L3PE
W2 U2 V2
PE
U1 W1V1
3
L2L1
M
L3PE
W2 U2 V2
PE
U1 W1V1
3
