Крепление кабеля: ленту отрезают так, чтобы ее конец,
который не имеет продольной прорези, был как можно более
длинным.
Затем вставляют кнопку в первую продольную прорезь.
Стальной трос прокладывают вдоль подводного кабеля, как
показано на рис. 21.

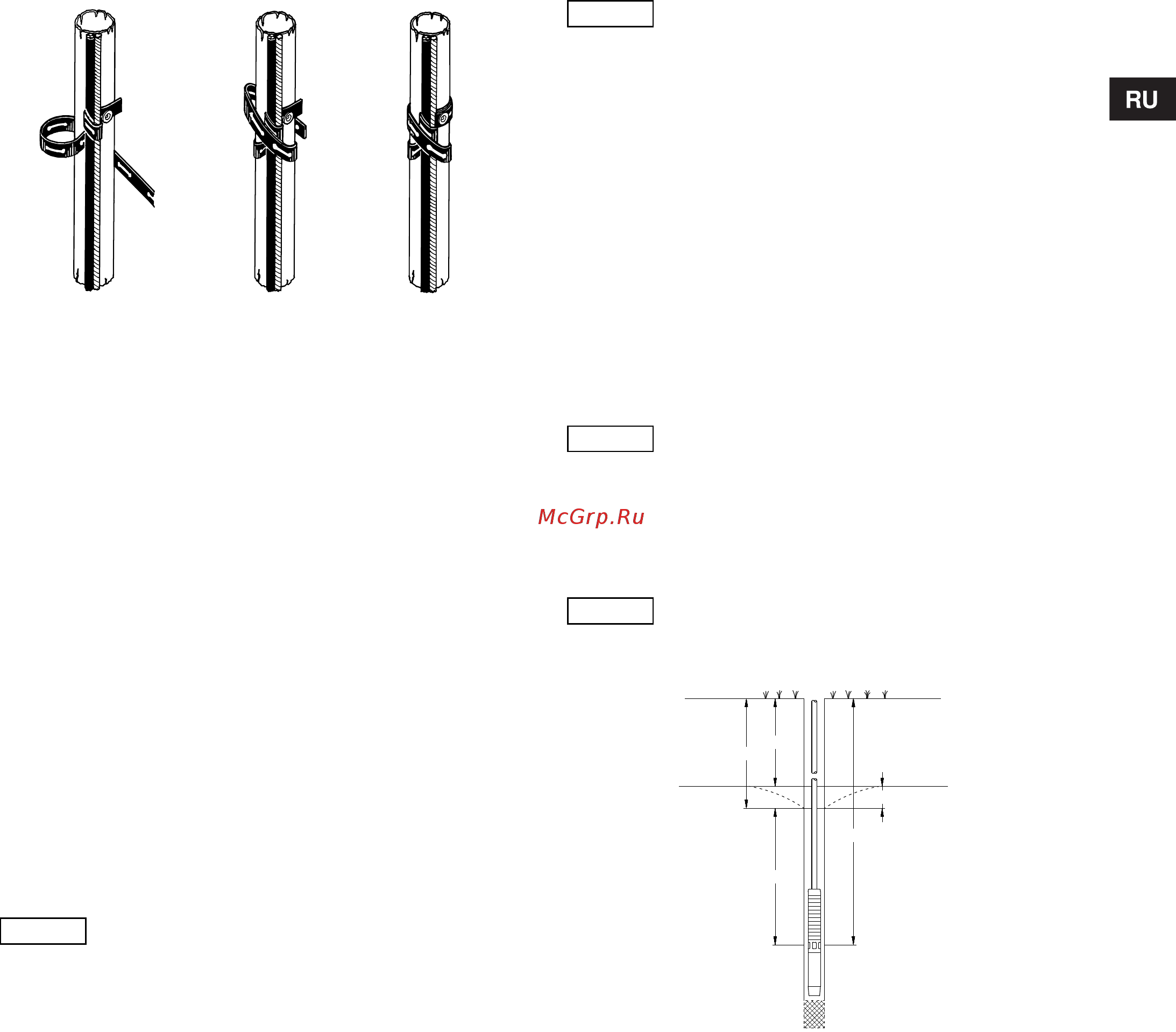

Рис. 21 Установка зажимов для троса
Кусок ленты обертывают один раз вокруг кабеля и стального
троса.
Затем
другой кусок ленты не менее двух раз плотно
обертывают вокруг троса и водонепроницаемого кабеля.
Надевают ближайшую прорезь на кнопку и затем отрезают
оставшуюся свободную часть ленты.
При большом сечении подводного кабеля возможно
возникновение необходимости в обертывании ленты
несколько раз вокруг этого кабеля, троса и стояка.
Если применяются трубы из полимерных
материалов, то при
креплении подводного кабеля между ними и хомутами
необходимо оставить некоторый зазор, поскольку в процессе
эксплуатации будет происходить расширение этих труб.
Если применяются фланцевые трубные соединения, то
хомуты для крепления кабеля должны размещаться не только
над каждым таким фланцевым соединением, но и под ним.
7.7 Опускание насоса в колодец
Перед установкой насоса в колодец или скважину фирма
рекомендует с помощью калибра проверить наличие
свободного прохода внутри колодца.
При погружении насоса необходимо соблюдать особую
осторожность, чтобы не повредить кабель электродвигателя
и подводный кабель.
7.8 Глубина погружения насоса при его установке
в рабочее положение
Даже при полностью снизившемся уровне воды та часть
насоса, в которой расположена его всасывающая полость,
должна всегда оставаться под водой (см. раздел
5.2 Требования к монтажу насоса и рис. 22).
Минимальное давление подпора получают из характеристики
ДПНВ (действительного положительного напора во
всасывающей магистрали) насоса.
Запас надежности должен составлять не менее 1,0 м вод.
ст.
Насос рекомендуется устанавливать таким образом, чтобы
поток обтекающей электродвигатель воды был достаточен
для его охлаждения. Это означает, что собственно
электродвигатель насоса в рабочем положении должен
находиться выше фильтра колодца (см. раздел
5.4 Температура рабочих жидкостей или охлаждающей
жидкости электродвигателя).
После опускания насоса на требуемую глубину его крепят к
головке колодца.
Крепежному стальному тросу следует дать слабину
настолько, чтобы он не был сильно нагружен, но в то же
время и не провисал. Затем с помощью фиксаторов трос
нужно закрепить на головке колодца.
8. Пуск насоса и его эксплуатация
8.1 Пуск насоса
После того, как насос правильно установлен на месте
эксплуатации и полностью погружен в рабочую среду, его
можно запускать, предварительно открыв напорный клапан
примерно на 2/3 его максимального проходного сечения.
Контроль направления вращения насоса проводят так, как
описано в разделе 6.7.1 Контроль направления вращения.
Если в воде присутствует грязь, то клапан продолжают
открывать
медленно.
Дают возможность насосу работать до тех пор, пока не
пойдет чистая вода.
После того как клапан открыт, необходимо проверить,
насколько понижен уровень воды, чтобы убедиться в том,
что насос остается в погруженном состоянии.
Рис. 22 Сравнение различных уровней воды
L1: Минимальная глубина погружения насоса ниже
динамического уровня воды. Рекомендуется не менее
1,0 м.
L2: Глубина динамического уровня воды.
L3: Глубина статического уровня воды.
L4: Понижение уровня воды. Разность по высоте между
динамическим и статическим уровнями воды.
L5: Глубина погружения насоса.
Если насос при своей максимальной производительности
нагнетает объем воды больший, чем обеспечивает
производительность скважины или колодца, рекомендуется
подключение электронной системы полной защиты MP 204
электродвигателя или другой системы
защиты с тем, чтобы
предохранить насос от работы "всухую".
TM00 1369 5092
Внимание
Ни в коем случае не следует опускать
иподнимать насос за кабель
электродвигателя.
Указание
При монтаже насосов с полимерными
трубами при определении глубины
погружения насоса необходимо учитывать
возможность растяжения этих труб под
нагрузкой.
Указание
Слишком раннее отключение насоса
увеличивает опасность повреждения его
деталей или засорения запорного клапана.
Указание
Динамический уровень воды должен
постоянно оставаться выше той части
насоса, в которой находиться его
всасывающая полость (см. раздел
5.2 Требования к монтажу насоса и рис. 22).
TM00 1041 3695
L2
L3
L1
L5
L4
