Глава 1: Обзор
32
Слоты стекирования
Слоты S1 и S2 на передней панели коммутаторов предназначены
для функции виртуального стекирования VCStack; в них
устанавливаются специальные трансиверы стекирования, которые
позволяют объединять в виртуальный стек до четырех коммутаторов.
Коммутаторы в составе стека функционируют как одно виртуальное
устройство. Их работа синхронизируется таким образом, что функции
коммутации, такие как протоколы покрывающего дерева,
виртуальные локальные сети
и статические группы портов могут
охватывать все устройства и порты в стеке. Стеки имеют следующие
основные преимущества:
Несколькими устройствами можно управлять одновременно,
что упрощает сетевое управление.
В настройке ряда функций появляется большая гибкость.
Например, статическая группа портов на автономном
коммутаторе включает в себя порты одного устройства. В
стеке, напротив, статическая группа портов может быть
создана из портов на различных коммутаторах в составе
стека.

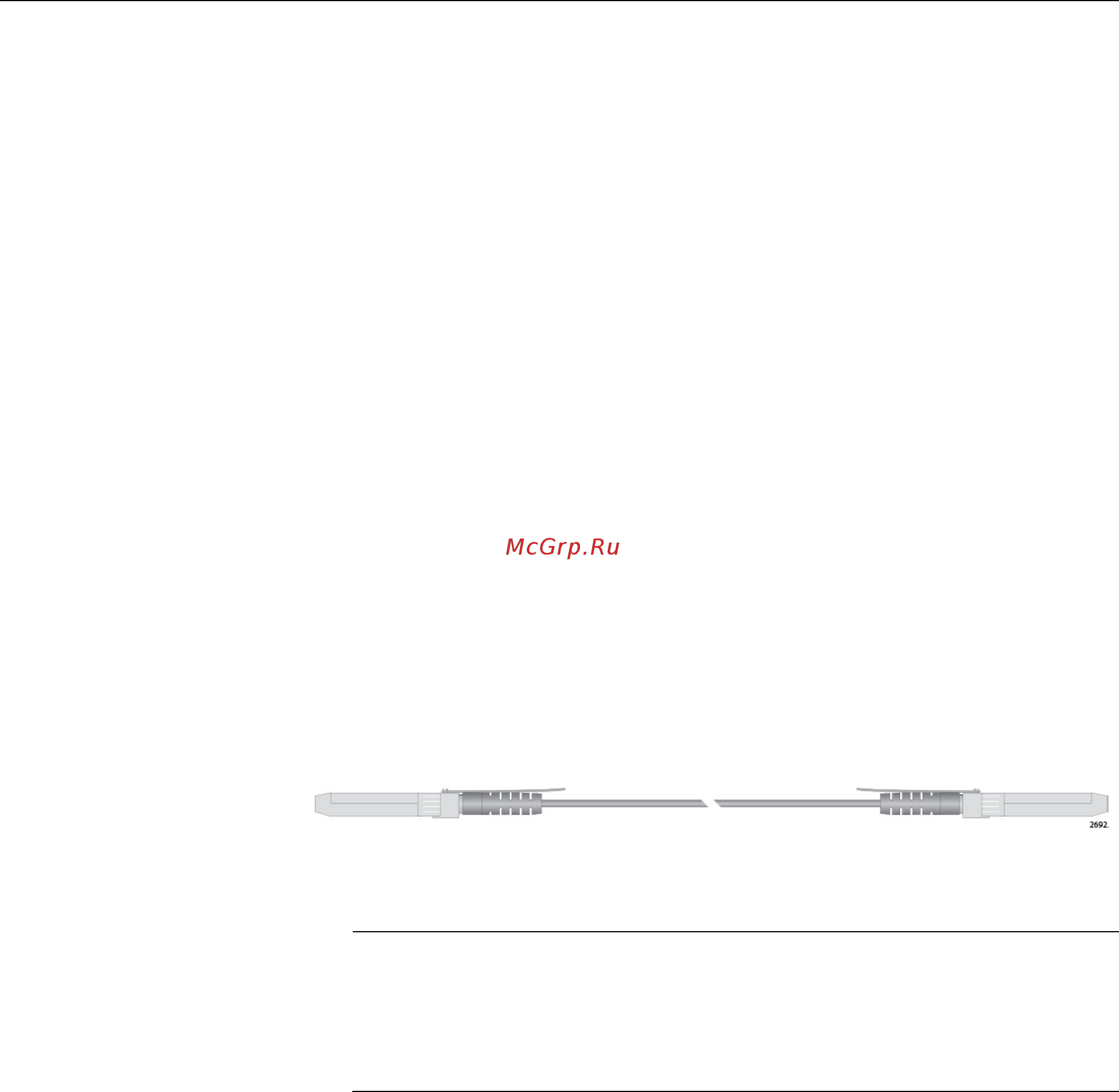

Внешний вид трансивера стекирования показан на рис.7. В этих
трансиверах (AT-SP10TW) имеется по два разъема
, аналогичных
разъемам для трансиверов SFP, и один метр биаксиального кабеля.
Рисунок 7. Трансиверы стекирования
Примечание
Для использования стекирования в слоты стекирования могут
устанавливаться только трансиверы стекирования AT-SP10TW.
Однако, слоты стекирования могут использоваться также как
обычные сетевые порты.
