83
Глава 6
Подключение портов стекирования
В данной главе описывается процедура подключения кабелей к
слотам стекирования S1 и S2 коммутаторов при помощи трансиверов
стекирования AT-SP10TW.
Соединение коммутаторов в стеке производится следующим
образом:
Предупреждение
Для трансивера опасно статическое электричество. Во
избежание повреждения устройства необходимо соблюдать все
стандартные меры предосторожности против
электростатического разряда, такие как использование
антистатических заземляющих браслетов. E77
1. Выньте пылезащитную заглушку из слота S1 верхнего
коммутатора в стеке, как это показано на рис. 37.

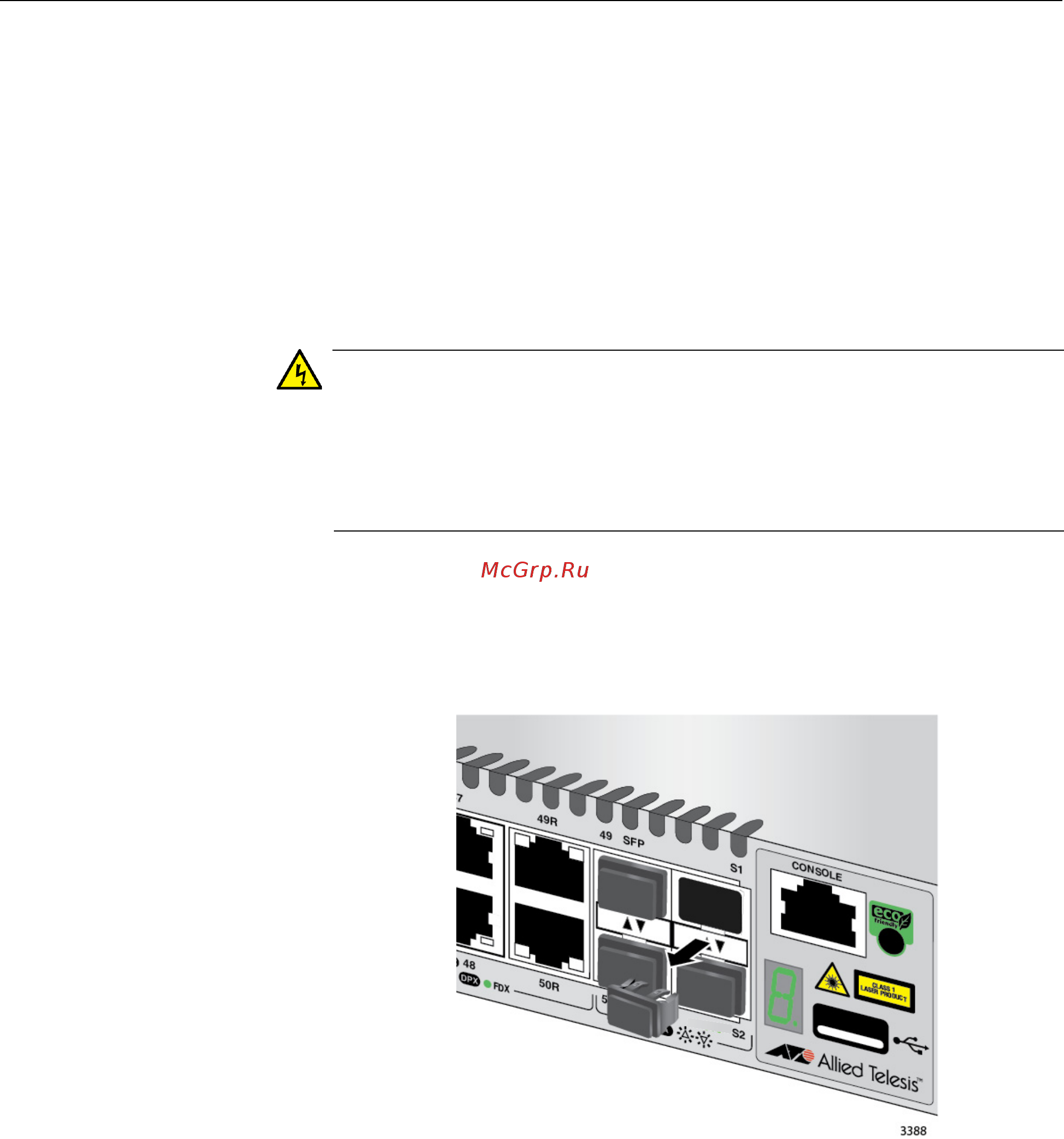

Рисунок 37. Удаление пылезащитной заглушки из слота S1
2. Выньте трансивер из транспортировочной упаковки и сохраните
упаковочные материалы в надежном месте.
1
0
G
/
1
G
