Руководство по установке для серии AT-GS900MX (VCStack)
49
Слоты и трансиверы стекирования
Коммутаторы серии AT-GS900MX оснащаются двумя слотами
стекирования. Эти слоты помечены как “S1” и “S2”. При
использовании стекирования данные слоты могут использоваться
только для функции VCStack и только с трансиверами AT-SP10TW.
Внешний вид трансивера стекирования показан на рис. 15. В них
имеется по два разъема, аналогичных разъемам для трансиверов
SFP+, и один метр биаксиального кабеля.

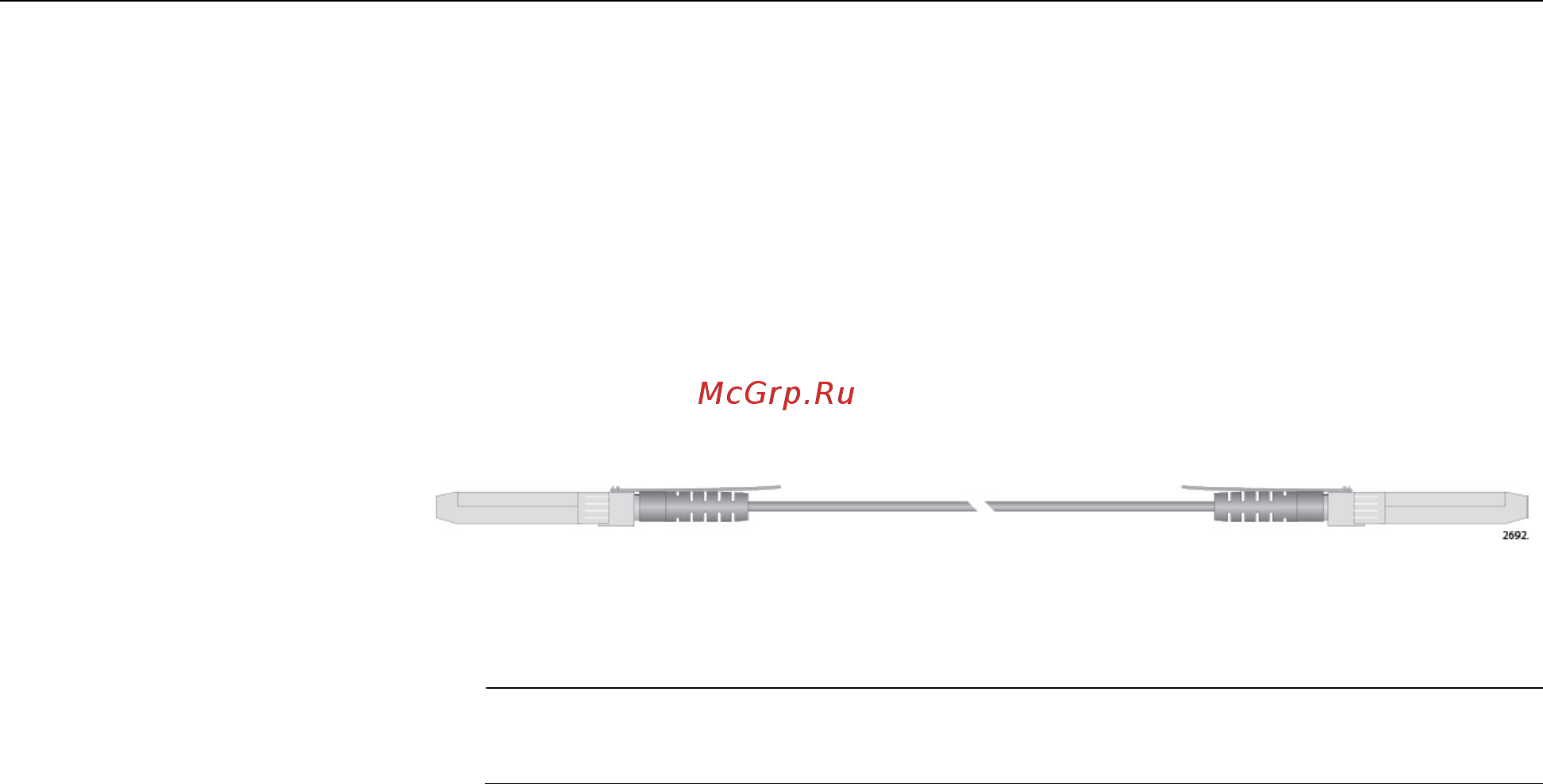

Рисунок 15. Трансиверы стекирования
Примечание
Трансиверы стекирования приобретаются отдельно.
