Глава 2: Виртуальное стекирование
50
Возможные топологии соединения портов стекирования
Коммутаторы в стеке соединяются друг с другом через порты S1 и S2
и трансиверы стекирования AT-SP10TW, показанные на рис.15 на
стр. 49.
Возможны две конфигурации соединений. Первая конфигурация
называется линейной. В этой топологии коммутаторы соединены
одним маршрутом. Соединения должны осуществляться в
перекрестном порядке. Слот S1 одного коммутатора соединяется со
слотом S2 следующего коммутатора.
Пример линейного стека из
двух коммутаторов показан на рис.16.
Трансивер стекирования в слоте S1 верхнего коммутатора соединен
с трансивером в слоте S2 нижнего коммутатора.

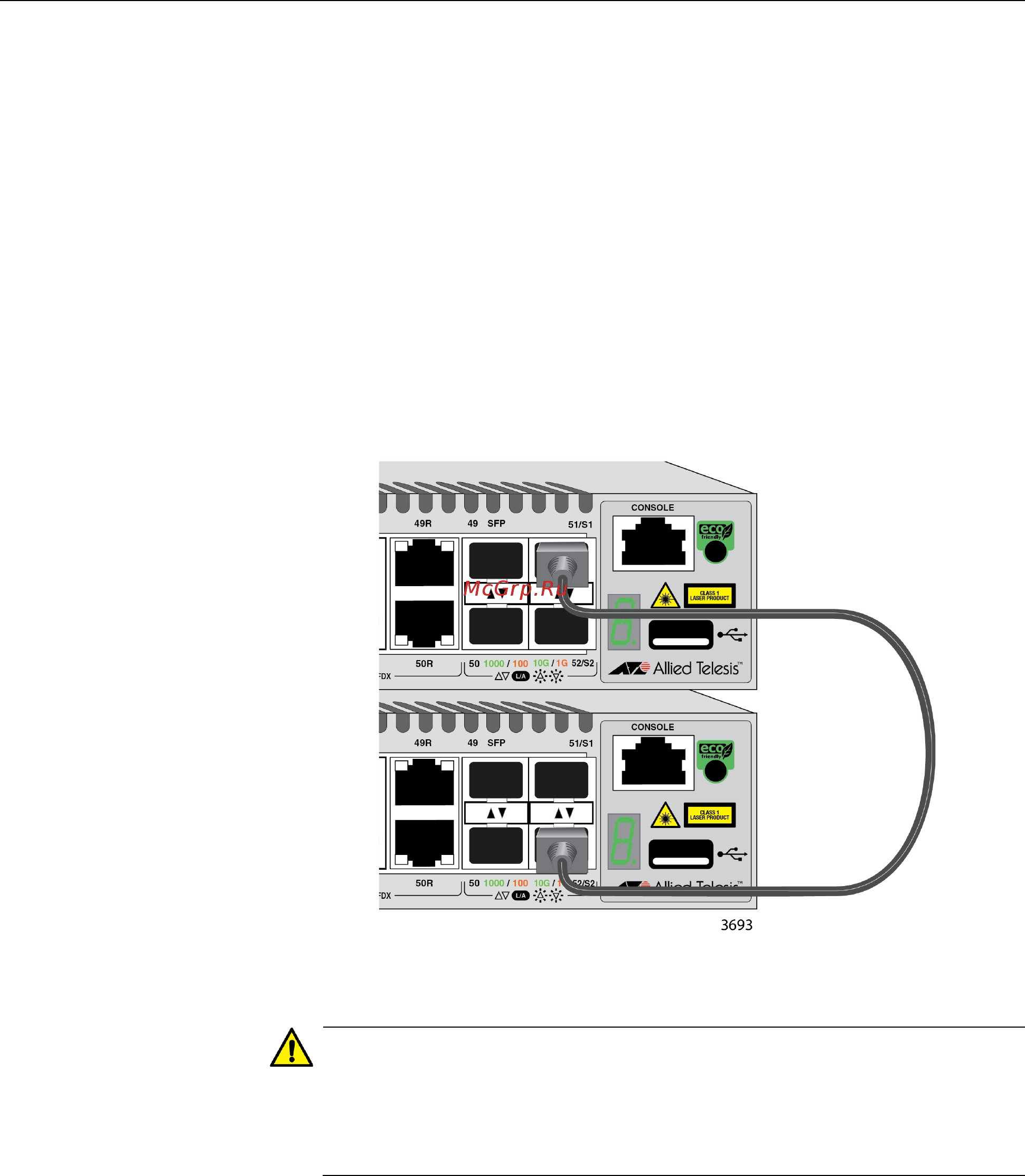

Рисунок 16. Линейный стек из двух коммутаторов
Внимание
Если соединения не будут выполнены перекрестным образом
между слотами S1 и S2, стек работать не будет. В этом случае
коммутаторами не будет сформирован виртуальный стек, и они
будут работать как автономные устройства. E78
Пример линейного стека из четырех коммутаторов показан на рис.17
на стр. 51.
