Руководство по установке для серии AT-GS900MX (VCStack)
79
Включение функции VCStack
Чтобы включить функцию VCStack на коммутаторах, у которых на
индикаторе номера устройства отображается “0”, выполните
следующие 2 процедуры. Предполагается, что они будут
выполняться сразу после описанных выше действий, то есть что
питание коммутатора включено. В первой процедуре описывается
порядок начала локального сеанса управления коммутатором, а во
второй – включение функции VCStack.
Начало
локального
сеанса
управления
Чтобы начать локальный сеанс управления коммутатором,
необходимо выполнить следующую процедуру:
1. Подключите коннектор RJ-45 кабеля управления к консольному
порту на передней панели коммутатора, как это показано на
рис. 29.

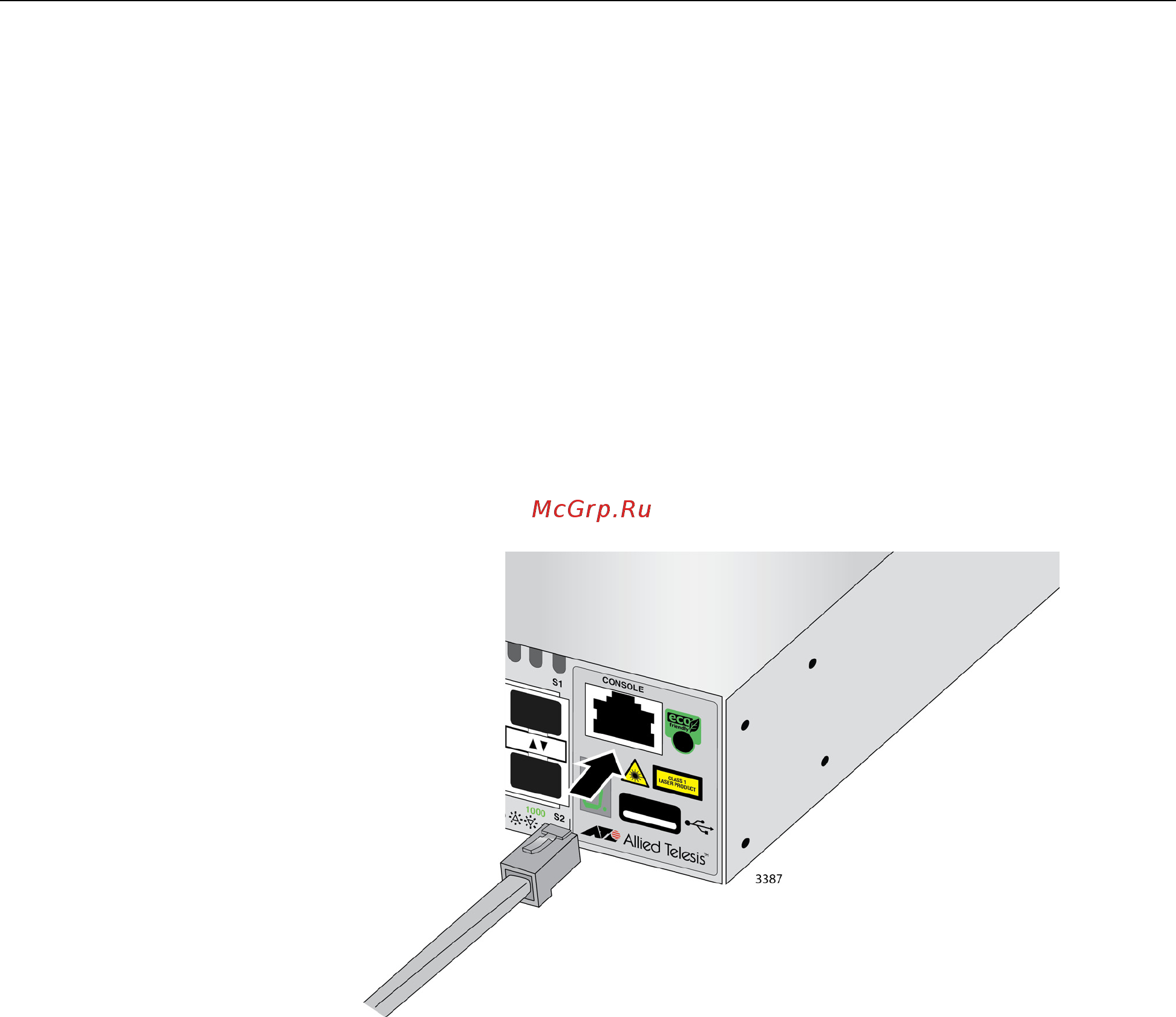

Рисунок 29. Подключение кабеля управления к консольному порту
2. Подключите другой конец кабеля к порту RS-232 терминала или
персонального компьютера с программой эмуляции терминала.
3. На терминале или
в программе эмуляции терминала должны
быть выставлены следующие настройки:
Скорость передачи: 9600 бит/с (скорость консольного порта в
бодах настраивается в диапазоне от 1200 до 115200 бит/с. По
умолчанию скорость равна 9600 бит/с).
Битов данных: 8
Четность: Нет
Стоп-битов: 1
