Руководство по установке для серии AT-GS900MX (VCStack)
51

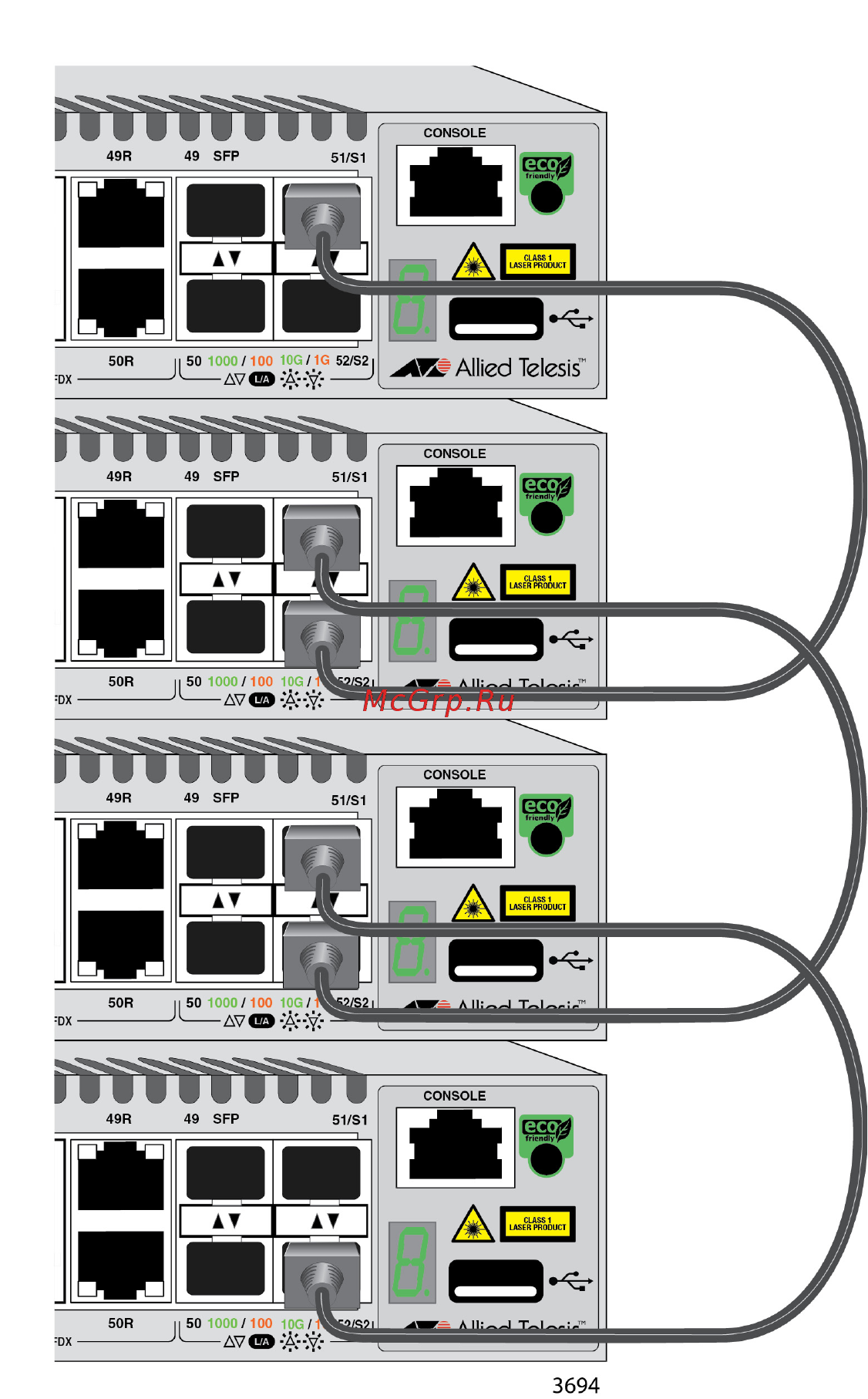

Рисунок 17. Линейный стек из четырех коммутаторов
Вторая конфигурация называется кольцевой. Она аналогична
линейной топологии за исключением того, что неиспользуемые слоты
стекирования на двух концевых коммутаторах соединяются друг с
другом, образуя физическую петлю. Данная конфигурация обладает
более высокой отказоустойчивостью, чем линейная, так как для
любого соединения в стеке имеется два маршрута. В
случае выхода
из строя одного из маршрутов коммуникация между коммутаторами
продолжится с использованием альтернативного маршрута. Пример
кольцевого стека из двух коммутаторов показан на рис. 18 на стр.52.
